导轨式面板快速锁紧固定器结构

　　这套导轨式固定锁紧机构主要面向电控柜、仪器面板、小型功能模块在标准安装轨上的快速装配场景，在配电组件、传感模块、控制盒以及需要频繁拆装维护的板装设备中比较常见。实际产线和柜内布线时，面板后方留给紧固件操作的空间往往很有限，若采用螺钉逐点固定，不仅装配效率低，后期检修拆换也要反复寻找工具，且在密集排布的柜体内，螺丝刀操作容易碰伤相邻线束。该结构把夹紧动作集中到面板正面的拉杆操作端，安装时先将固定器上部挂钩搭在导轨顶边，下部弹性卡扣在弹簧推力下自动咬住导轨底边，推入到位后即可形成上下双向约束，不需要在面板后侧预留手操作空间。

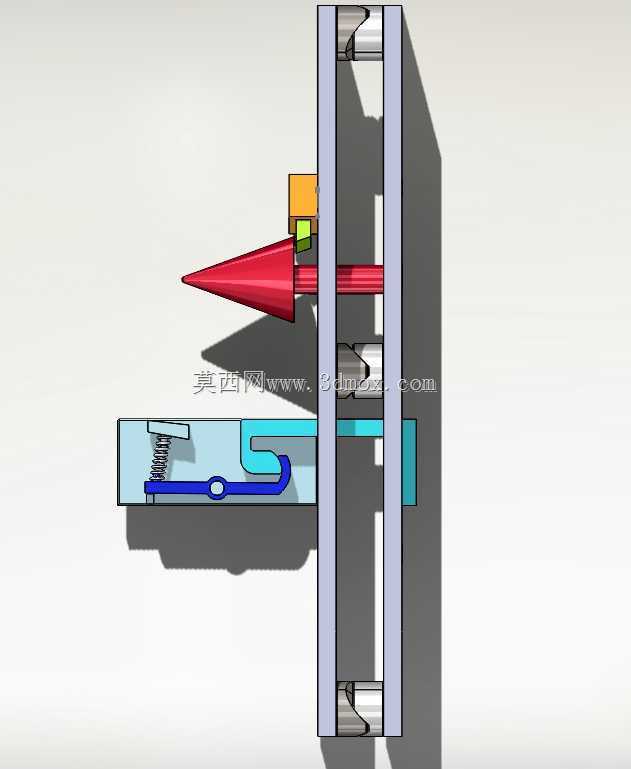

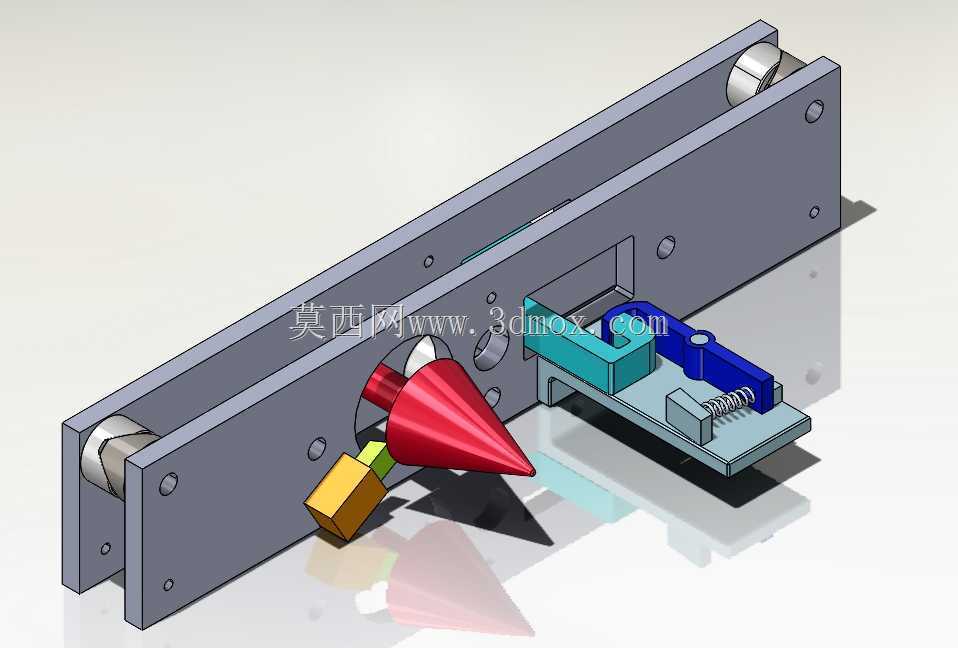

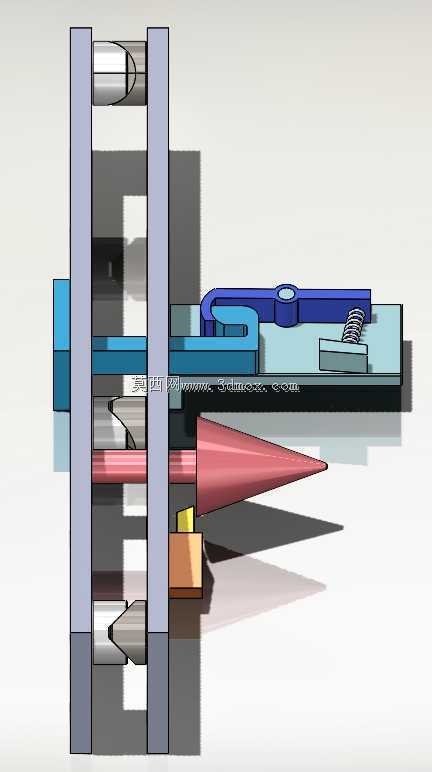

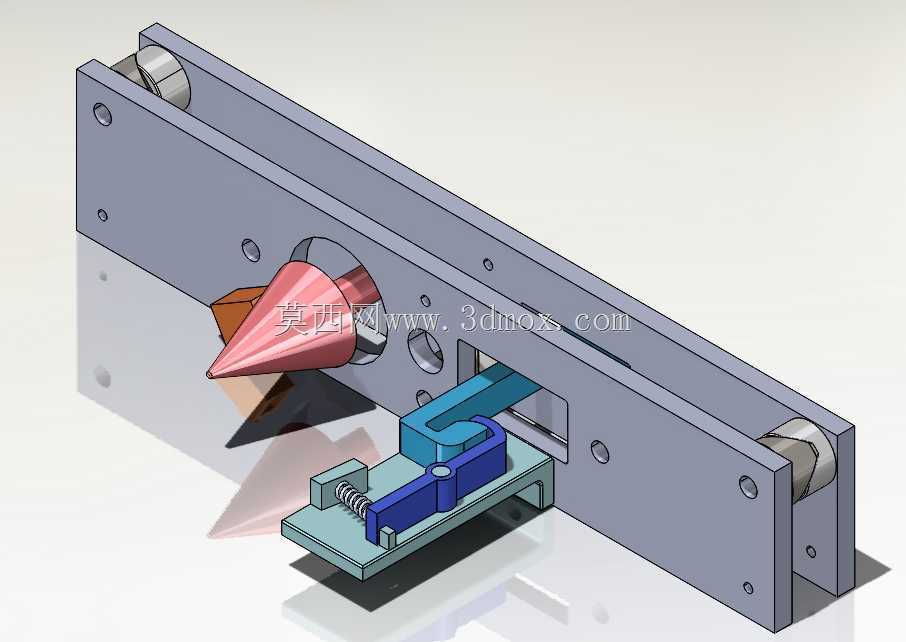

　　从功能实现上看，机构分为导轨贴合座、上挂钩、下摆动卡爪、压缩弹簧、传动拉杆和面板连接段几个部分。上挂钩承担主要的垂向定位，其钩口深度按照常用导轨翼缘厚度设计，装配后挂钩内侧与导轨上表面保持面接触，避免单点受力造成压痕。下卡爪采用绕销轴摆动的杠杆形式，弹簧一端抵在固定器壳体槽内，另一端推动卡爪保持锁紧趋势；当组件从上向下压向导轨时，卡爪斜面先接触导轨下缘，在压入力作用下克服弹簧力矩向后退让，越过翼缘后立即回弹，形成防脱咬合。拉杆从面板正面穿过，与内部锁紧件联动，拉动拉杆时可强制下卡爪脱离导轨翼缘，实现单手拆卸。

　　设计思路上重点处理了安装容错、防松和操作力三者的平衡。卡爪入口设置导向斜面，使导轨与固定器之间存在少量位置偏差时仍能顺利滑入，降低现场对位难度。弹簧刚度不宜选得过大，否则压装时需要的冲击力偏高，操作人员长期装配会明显疲劳；刚度过小又会在振动环境下出现卡爪松动，因此弹簧行程围绕卡爪解锁角度和磨损补偿量确定，使卡爪在寿命周期内始终保持足够的正压力。夹紧接触面采用加宽翼面，分散对导轨边缘的局部压强，避免薄板导轨在反复拆装后产生变形。拉杆端部的运动方向与面板法线一致，正面施力即可完成解锁，符合柜内设备维护时的操作习惯。

　　外形与安装边界方面，固定器主体沿导轨方向的宽度较窄，适合多个模块并排密集安装；面板后侧凸出高度控制在标准导轨与背板之间的常规间隙内，不会与柜内走线槽或支撑梁发生干涉。上部挂钩与下部卡爪的开合行程围绕常用钢制安装轨翼缘尺寸设定，导轨顶面到面板内侧的距离通过固定器背部贴合面保证，使模块装配后背面平整、不翘曲。面板开孔只需预留拉杆通过孔和固定位，孔位公差要求相对宽松，便于钣金加工和塑料壳体成型。

　　在工程建模时，需要把弹簧压缩状态、卡爪极限张开位置和拉杆解锁行程分别建立清楚，不能只按静态装配体处理。卡爪与导轨下缘之间应保留少量锁紧重叠量，该重叠量直接决定抗振防脱能力；同时要检查卡爪退让过程中是否与壳体侧壁、拉杆折弯段发生运动干涉。壳体内部的弹簧槽需设置端部挡边，防止弹簧在反复动作后侧向脱出。拉杆与面板之间可增加平垫或限位台阶，避免拉动时把内部机构整体带出。对于承受振动的设备，还应在卡爪咬合面考虑微小防滑齿纹或增加接触粗糙度，使夹紧力在温度循环和长期微动环境下保持稳定。

　　该类固定器的价值不在于复杂零件数量，而在于把定位、锁紧、解锁和防误拆集中在一个紧凑机构内。结构件多采用冲压钣金与少量销轴、标准弹簧组合，工艺成本低，装配关系直观，适合批量设备使用。三维设计时若能同步验证导轨抓取过程、面板开孔边界和相邻模块间距，就能在样机阶段前发现装不上、拆不下或锁紧力不足等问题，减少后期钣金壳体返工。
