迷彩涂装四旋翼低空作业飞行器结构设计

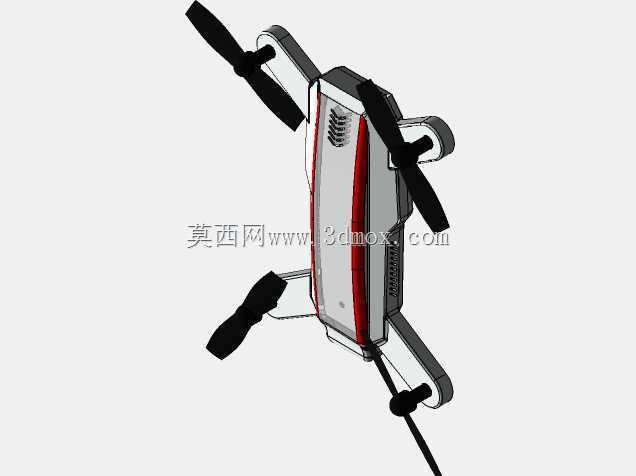

　　这套四旋翼无人飞行器的结构设计，首先围绕低空近距作业的实际场景展开，日常可覆盖园区巡检、近地航拍、小型载荷投送、狭小空间环境探查这类常见需求，区别于大载重工业级无人机，该机型主打便携灵活的使用定位，单人即可完成携带与起降操作，不需要专用的起降场地支持。从结构布局来看，采用经典的X型四旋翼排布，四个旋翼支臂与主机身采用一体化衔接设计，减少了额外拼接结构带来的应力集中问题，旋翼支臂的长度经过反复校核，既保证旋翼转动时不会与机身产生气流干涉，也尽可能压缩整机收纳后的外轮廓尺寸，日常携带时不需要拆卸支臂即可放入常规尺寸的设备背包。机身主体采用上下合盖的壳体结构，内部预留了飞控板、电池仓、信号接收模块的安装位，电池仓设置在机身重心位置，

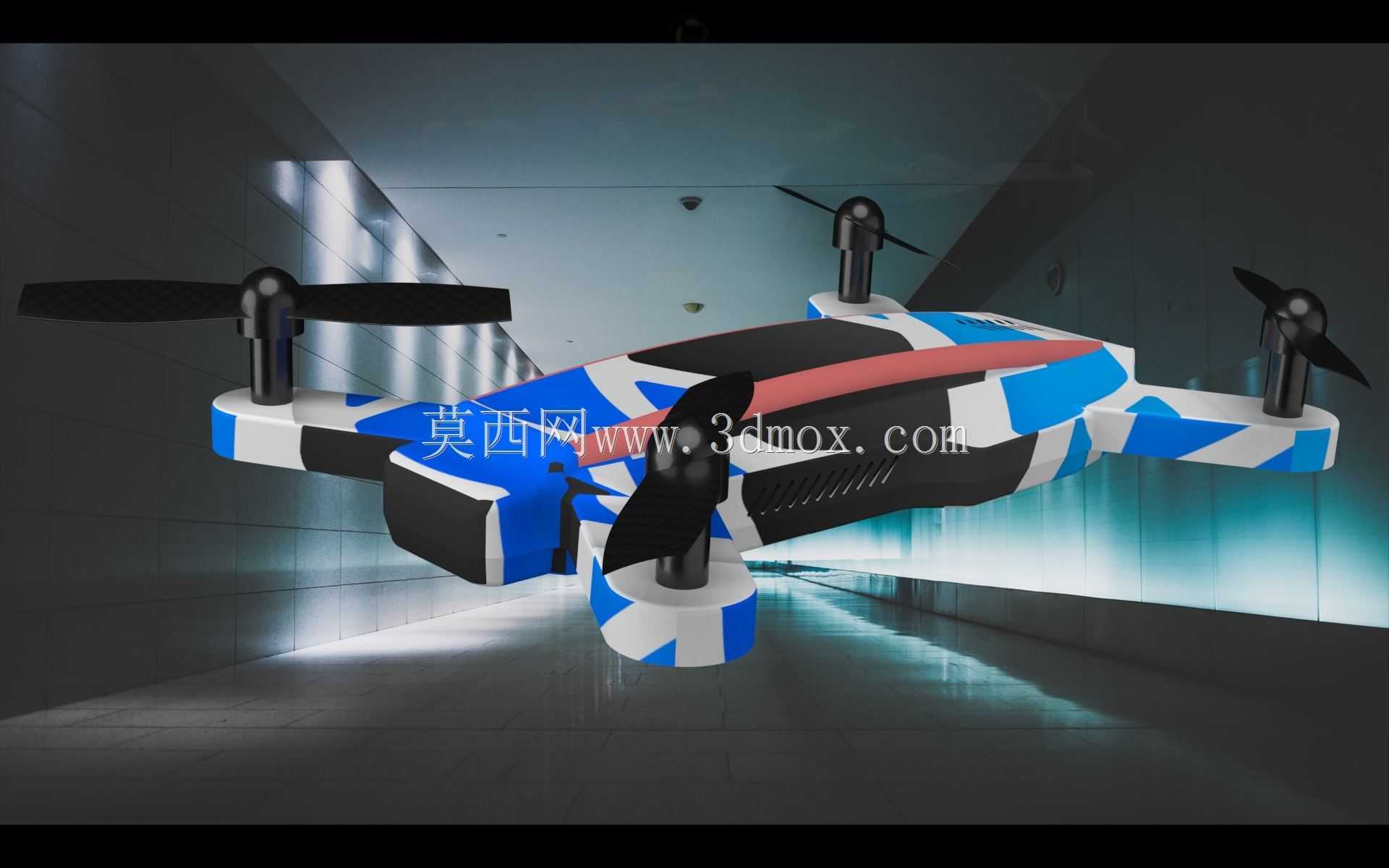

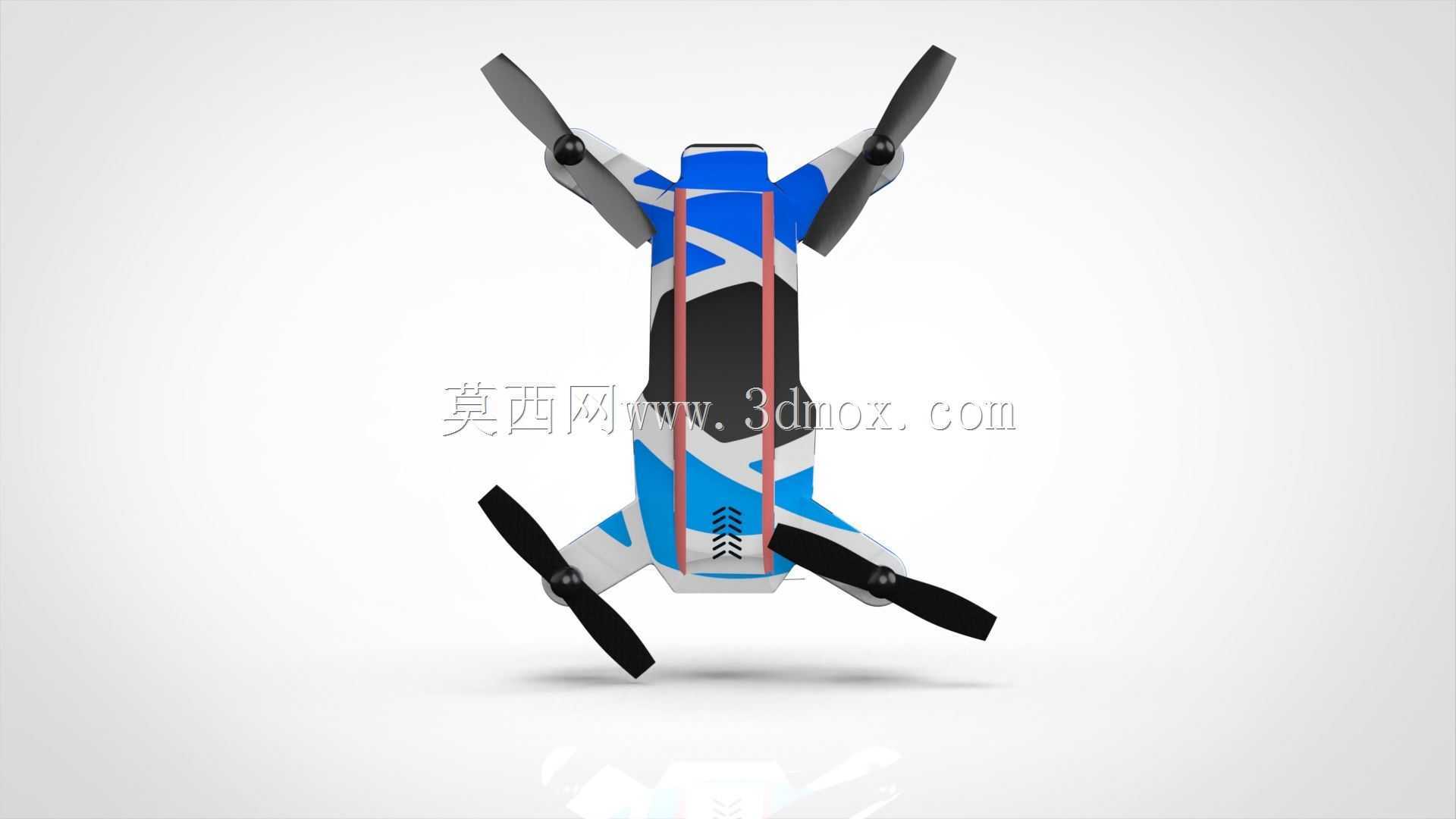

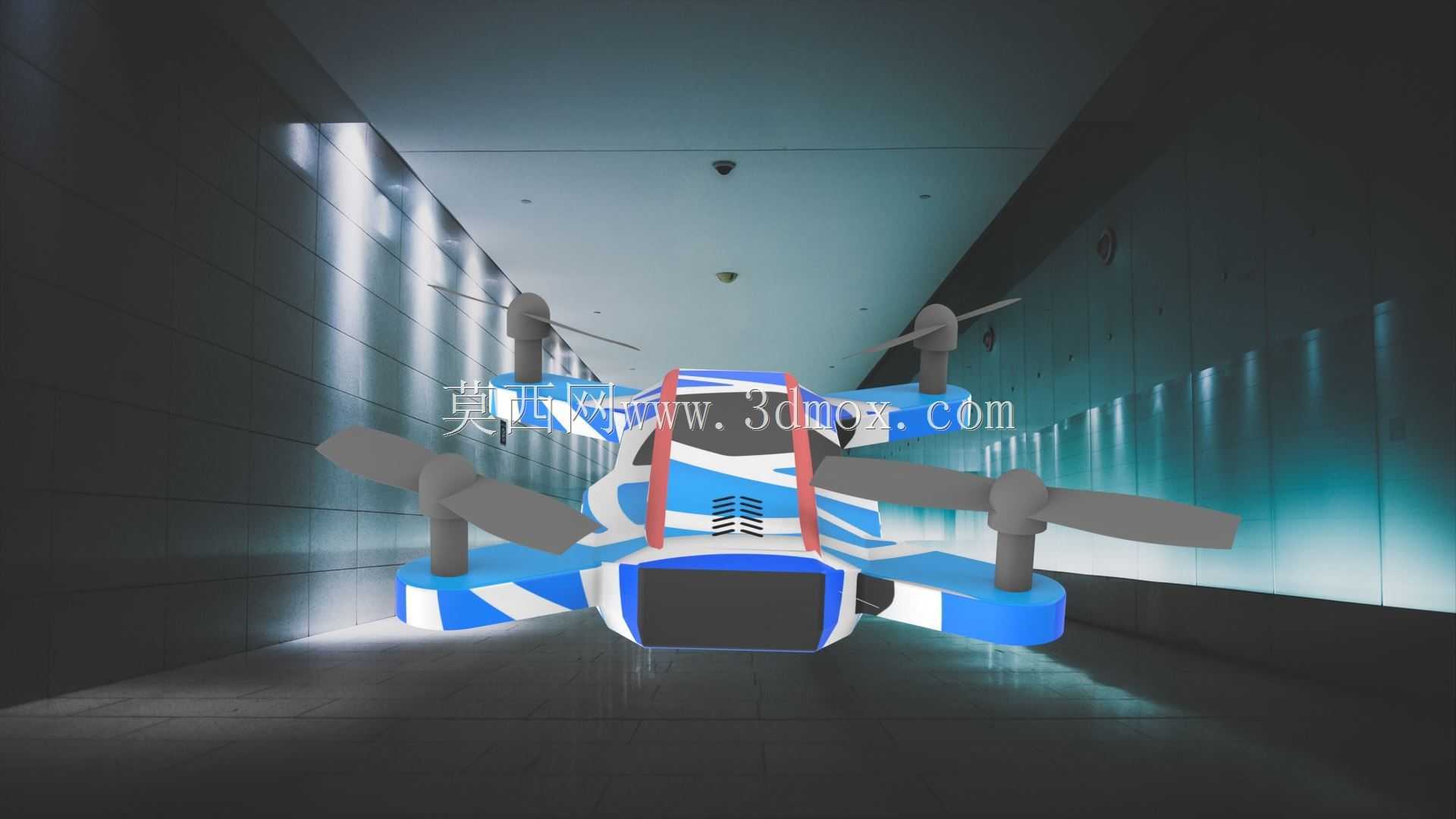

　　避免电池重量偏移影响飞行姿态平衡，仓体周边设计有走线槽与限位筋，既可以固定电池位置防止飞行中窜动，也能规整内部线束避免线束缠绕到旋翼转动部件。机身外壳采用流线型修形设计，表面没有突兀的凸起结构，能够降低低空飞行时的风阻影响，表面的迷彩涂装并非单纯装饰，在户外林地、厂区复杂背景下作业时能够降低视觉辨识度，减少不必要的注意力干扰。旋翼部分采用快拆式桨座设计，日常维护更换桨叶时不需要额外工具，直接卡接即可完成固定，桨叶的翼型经过低速气流优化，在悬停状态下能够保持更低的功耗，提升续航表现，每个旋翼支臂末端都设计有防撞凸台，在低空贴近障碍物飞行时，凸台会先于桨叶接触障碍物，避免桨叶直接碰撞断裂。整机的安装边界经过严格控制，

　　所有外接接口都设置在机身侧下方，包括充电接口、载荷拓展接口，接口位置避开了旋翼下洗气流的直吹区域，防止飞行中气流裹挟的灰尘水汽直接灌入接口造成接触不良。机身底部预留了通用载荷安装位，可以根据作业需求更换航拍相机、小型抛投装置、环境检测传感器等不同模块，安装位采用标准孔距设计，不需要额外改装即可适配多数通用的微型无人机载荷。设计过程中重点考虑了日常使用的抗损性能，机身边角都做了圆弧过渡处理，在发生轻微擦碰时能够分散冲击力，避免壳体开裂，旋翼支臂采用韧性更好的结构设计，发生小角度形变后可以自行恢复，不会出现永久性变形影响飞行精度。内部飞控的安装位设计了减震缓冲结构，通过软胶垫将飞控板与机身壳体隔离，

　　减少旋翼转动产生的高频振动传递到飞控传感器，保证姿态检测的精度，避免飞行中出现姿态漂移的问题。整机的重心严格控制在四个旋翼形成的平面几何中心位置，不管是空载还是搭载额定范围内的载荷，重心偏移量都控制在允许阈值内，不需要额外调整配重即可保证飞行稳定性。在结构细节上，机身壳体的拼接缝隙都做了错位止口设计，日常小雨环境下飞行时，能够阻挡大部分飘入的雨水，避免内部电路直接接触液体，同时止口结构也能提升壳体的整体刚性，减少飞行中壳体产生的共振异响。起落部分采用机身底部一体化的凸垫设计，没有额外加装突出的起落架，既压缩了整机的外形尺寸，也能够在降落时起到缓冲作用，凸垫的高度经过计算，保证搭载相机载荷时，镜头不会直接接触地面造成刮擦。针对日常维护的需求，机身上下盖采用少量螺丝固定，拆开后即可直接接触到所有内部元件，不需要逐层拆解其他结构，方便日常检修更换部件。整个设计没有冗余的装饰结构，所有外形设计都服务于功能需求，每一处曲面的修形都经过气流模拟验证，在保证结构强度的前提下尽可能降低整机重量，提升有效载荷占比，适配日常多样化的低空作业场景需求。
