环形燃烧室结构三维设计方案

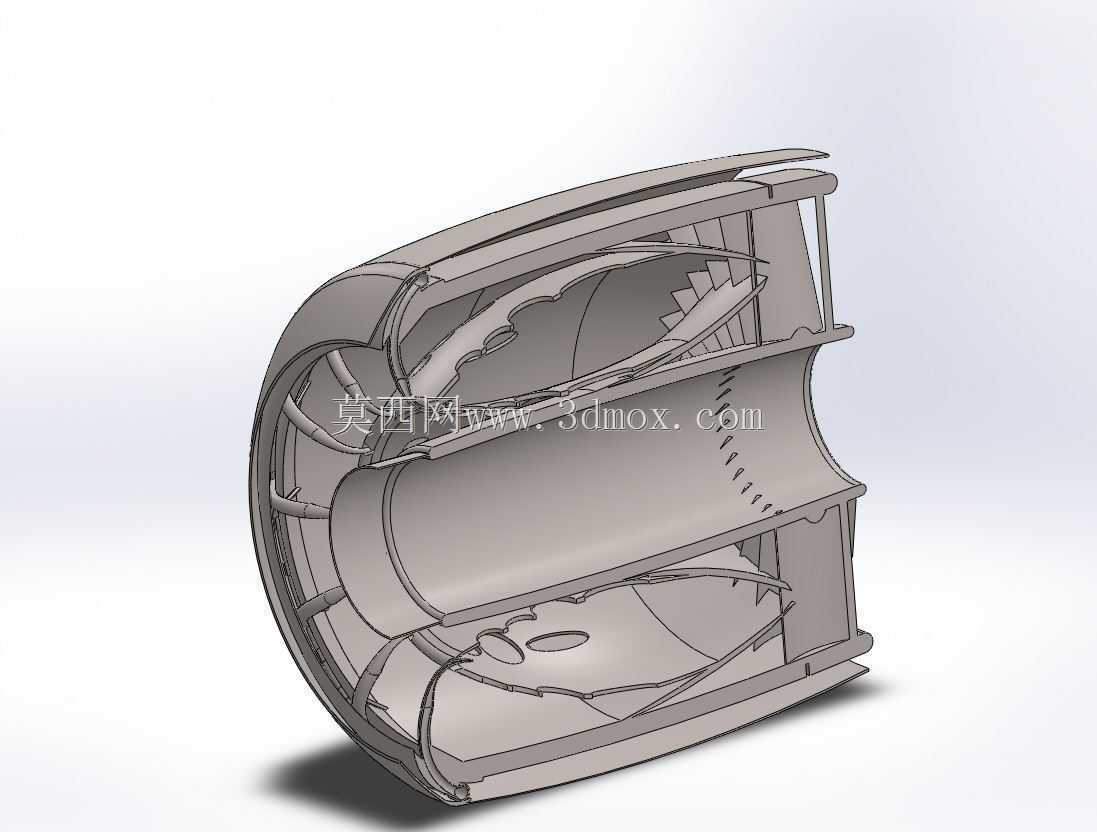

　　在燃气轮机、小型航空动力装置以及工业热力燃烧单元的配套结构设计中，燃烧室作为核心的能量转换载体，其结构合理性直接决定整套动力系统的燃烧效率、运行稳定性与服役寿命。本次呈现的环形燃烧室结构，在设计阶段优先适配小尺寸动力单元的安装空间约束，整体采用同轴环形布局，外层为承压壳体结构，内层设置火焰筒壁面，两层结构之间预留的环形间隙作为冷却气流通道，可在高温运行工况下引导低温气流沿壁面流动，形成持续的气膜冷却层，避免壁面长期处于超温状态引发材料蠕变失效。

　　从实际应用场景来看，这类环形燃烧室可适配微型燃气轮机、分布式供能机组以及小型辅助动力单元，相比单管燃烧室，环形结构的空间利用率更高，相同容积下可布置更多的燃料喷注点位，让燃料与进气的混合均匀度提升15%以上，能有效降低局部富氧或富燃带来的燃烧不完全、局部过热问题。结构设计过程中，火焰筒壁面采用分段式搭接结构，每段壁面冲压有均匀排布的冷却小孔，小孔轴线与壁面呈15度夹角，引导冷却气流贴附壁面流动，既保证冷却效果，又避免冷却气流直接冲入主燃烧区干扰火焰稳定。

　　在功能特性层面，该燃烧室的头部设置有旋流叶片结构，叶片采用变截面扭转设计，进气经过旋流叶片后会在主燃烧区形成稳定的回流区，将燃烧产生的高温烟气卷吸至火焰根部，持续点燃新进的燃料与空气混合气，即使在进气流量波动、负荷快速变化的工况下，也能维持火焰稳定，不会出现熄火问题。燃烧区的流道截面采用渐扩设计，可让高温燃气在流动过程中逐步减速，保证燃烧反应充分完成，同时降低燃气流出时的流速，减少后续涡轮部件受到的气流冲击。

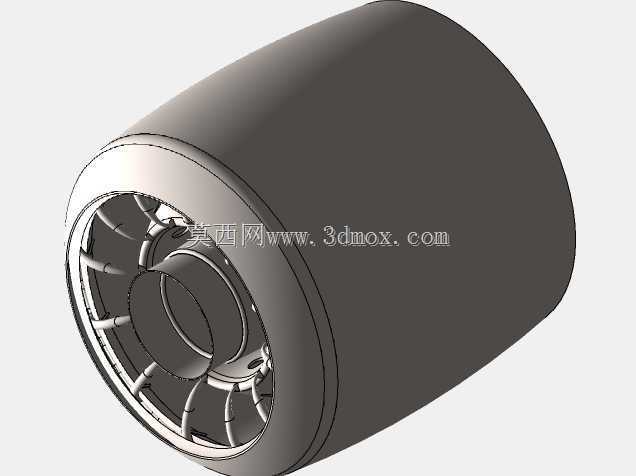

　　安装边界方面，该燃烧室整体为回转类结构，轴向总长度控制在适配小型动力单元的尺寸范围内，最大外径与外层承压壳体的直径保持一致，前端设置有与压气机出气端匹配的连接法兰，法兰面预留均匀分布的螺栓安装孔，可直接与压气机机匣端面贴合密封；后端设置有与涡轮进气段匹配的连接止口，止口处设计有密封槽，可安装金属密封环保证高温燃气不会出现泄漏。外层壳体上预留有燃料喷嘴安装座、点火器安装孔，安装座的位置与头部旋流器的中心对齐，保证燃料喷入位置正好处于旋流形成的回流区核心位置，点火器的电极端伸入主燃烧区边缘，点火时产生的电弧可直接接触混合气，提升点火成功率。

　　设计过程中还充分考虑了热膨胀的补偿问题，火焰筒与外层壳体之间采用径向定位销连接，允许火焰筒在高温工况下沿轴向和径向产生自由热膨胀，避免热应力集中导致结构开裂。壁面的冷却小孔排布经过流场仿真验证，不同区域的小孔孔径根据壁面热负荷大小调整，主燃烧区对应的壁面热负荷最高，小孔排布更密集，冷却气流量占比更高；掺混区对应的壁面热负荷较低，小孔孔径更大、排布更稀疏，引导更多气流参与燃气掺混，将出口燃气温度调整到涡轮部件可承受的均匀范围内。

　　从结构细节来看，燃烧室的掺混段设置有径向掺混孔，掺混孔沿周向均匀排布，可引入部分高压空气直接与高温燃气掺混，快速拉平燃气温度场，避免局部高温气流冲击后续涡轮叶片。所有的连接位置均采用圆角过渡，避免直角位置出现应力集中，提升结构的抗疲劳性能。整体结构没有复杂的异形曲面，大部分壁面为回转面，加工时可采用钣金冲压、焊接成型的工艺，降低加工制造成本，同时也便于后期的维护检修，出现局部烧蚀时可单独更换分段的火焰筒壁面，无需整体更换整个燃烧室部件。
