美孚检测设备方形防护封盖结构

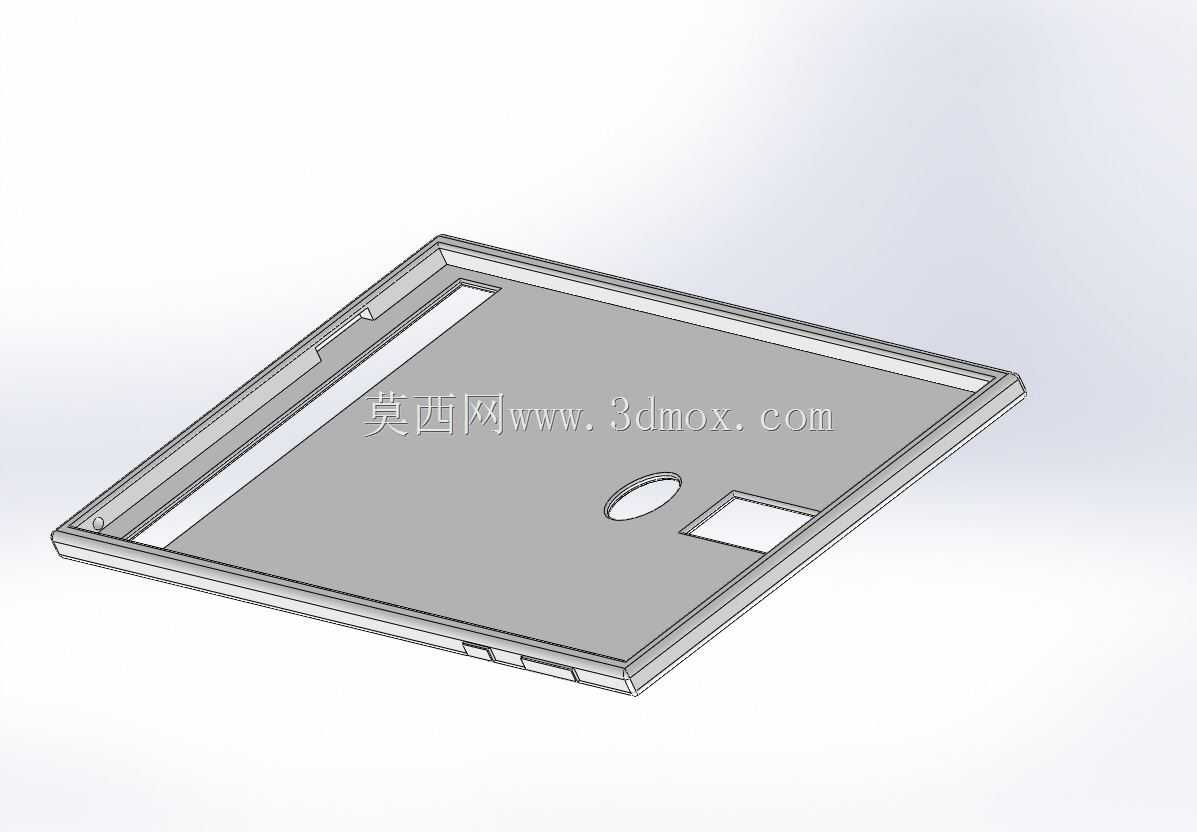

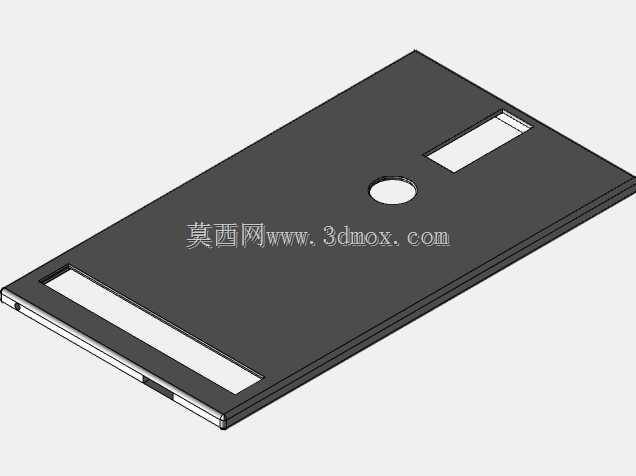

　　这款方形防护封盖主要应用于工业检测类传感设备的端部封装场景，在户外工况监测、工业产线数据采集类传感装置上承担核心防护作用，可隔绝外界粉尘、水汽、切削液飞溅对内部传感元件的侵蚀，同时为内部电路板、感应模组提供稳定的安装支撑基准。从结构设计来看，整体采用薄壳类矩形构型，边缘设置一圈等高的围边结构，围边内侧预留了均匀分布的卡扣卡槽位，安装时可直接卡入设备主体的对应卡槽，无需额外打胶或过多紧固件即可实现紧密贴合，装配效率适配产线批量组装的需求，后期维护拆卸也无需借助专用工具，可直接沿卡扣间隙撬动即可分离，降低现场运维的操作门槛。盖板平面上预留了两类功能开孔，一处为椭圆形通孔，主要用于传感端的信号传输或者感应探头的伸出，

　　开孔边缘做了微小的倒角处理，避免装配时刮伤探头表面的防护涂层；另一处为矩形缺口，是为设备端的接线端子或者状态指示灯预留的避让位，缺口尺寸严格匹配对应端子的外轮廓，安装后不会出现线束挤压或者指示灯遮挡的问题。在安装边界的把控上，围边的高度控制在适配常规传感设备壳体的壁厚范围，卡扣的位置分布避开了内部元件的排布区域，不会出现装配后卡扣顶触电路板的干涉问题，盖板整体的平面度公差控制在合理区间，安装后与设备壳体贴合面的缝隙均匀，可满足IP54级别的基础防护要求，适配多数常规工业现场的使用环境。设计过程中充分考虑了注塑成型的工艺特性，所有转角位置都设置了均匀的过渡圆角，避免注塑成型时出现应力集中导致的开裂问题，壁厚保持均匀一致，

　　没有出现局部过厚导致的缩痕缺陷，同时盖板表面预留了丝印区域，可用于印制设备编号、参数标识等内容，不需要额外增加表面处理工序。从实际使用的适配性来看，这款封盖的结构尺寸可适配多数方形壳体的工业传感装置，不需要对原有设备的主体结构做大幅修改即可直接替换使用，对于同类型不同检测参数的传感设备，仅需要调整表面开孔的位置与尺寸即可快速衍生出适配型号，具备较强的结构通用性，可有效降低同系列产品的结构开发周期与开模成本。
