L型燃料供给管路连接结构设计

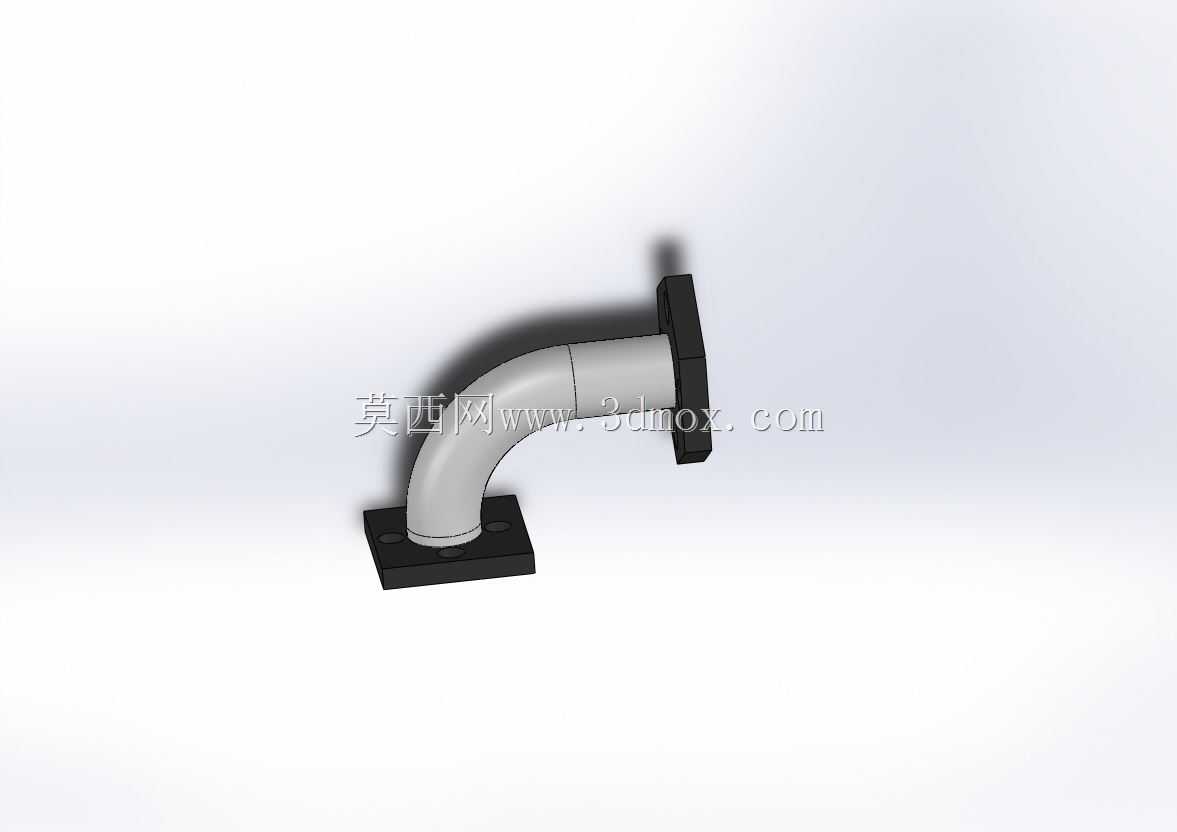

　　在小型动力单元、实验台架燃料输送系统的布局中，受舱内空间限制，直连管路往往无法适配紧凑的安装位，L型结构的燃料供给连接件恰好能解决直角转向的管路排布需求，避免管路过度弯折产生的流阻激增问题。该结构两端均采用带安装孔的方形法兰基座，法兰面预留的密封贴合面可适配平面密封垫，安装时通过螺栓穿过法兰孔完成固定，能在振动工况下保持连接稳定性，避免燃料渗漏风险。从结构设计逻辑来看，弯管段采用等径圆弧过渡，转弯处的曲率半径经过流场校核，既不会因转弯过急造成燃料输送时的局部压损过大，也不会因曲率半径过大占用过多安装空间，弯管主体与两端法兰的衔接处做了加厚过渡处理，可降低管路安装应力集中的问题，避免长期受流体脉冲压力出现焊缝开裂的隐患。

　　实际应用场景中，这类L型燃料供给结构多用于小型内燃机测试台、微型燃气轮机燃料输送支路、车载辅助动力单元的燃料管路布局，可直接连接燃料泵出口与喷射单元入口，省去额外的管路接头拼接环节，减少管路泄漏点。安装边界方面，两端法兰的安装孔位间距统一，可适配同规格的标准管路接口，弯管的整体外轮廓尺寸经过空间校核，安装后不会与周边的线束、传感器支架产生干涉，法兰面的厚度满足螺栓拧紧时的强度要求，不会因压紧力过大出现法兰变形。结构建模时充分考虑了实际加工的工艺性，弯管段可采用一体弯制成型或者分段焊接后打磨处理，法兰基座与管体的连接位置预留了焊接坡口，方便实际加工时的焊装作业，内壁做了光滑过渡处理，避免燃料输送过程中出现杂质滞留的问题，整体结构兼顾了空间适配性、流体输送效率与安装可靠性，能满足多数紧凑型燃料输送场景的直角转向连接需求。
