渐扩式导流喷嘴结构设计

　　这类渐扩式导流喷嘴，常应用在需要对流体进行减速增压、均匀导流的工况场景中，比如风洞试验段的出口导流、工业送风系统的末端匀流、气力输送的出料端缓冲，还有部分换热设备的流体导入段，都能看到类似结构的身影。和常规直筒喷嘴或者渐缩喷嘴不同，它的核心作用是把上游高速来流的动能，通过流道截面的逐步扩大，平稳转化为压力能，同时避免流道截面突变带来的涡流、流场分离问题，降低流体通过时的能量损耗，也减少因紊流产生的振动和噪音。

　　从结构设计逻辑来看，整个流道的扩张角是核心参数，设计时需要结合流体的雷诺数、工作流速来选定，扩张角过大会导致流体贴着壁面的边界层分离，在流道内部形成大面积回流区，反而提升阻力损失，扩张角过小则会让整个喷嘴的长度过长，占用过多安装空间，也会增加沿程阻力。这个模型的流道过渡段做了平滑的曲率衔接，入口端的扩口结构做了外翻的卷边处理，一方面是提升入口处的结构刚度，避免薄壁结构在长期流体冲击下出现形变，另一方面也能消除入口端的锐边，减少来流在入口处的绕流损失。

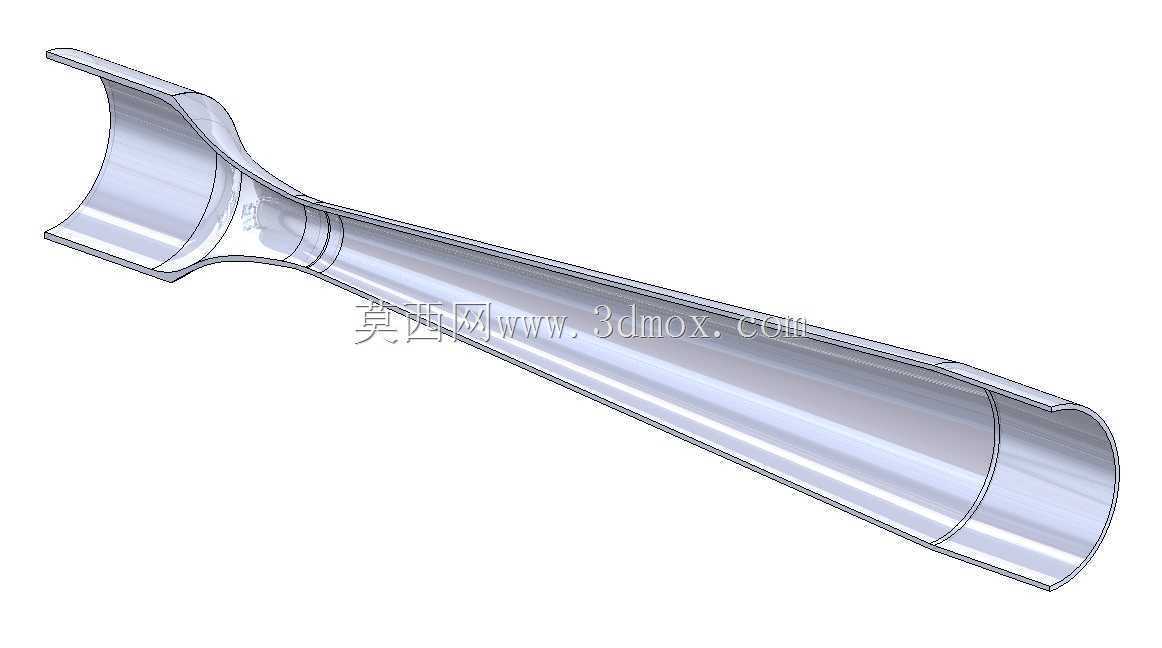

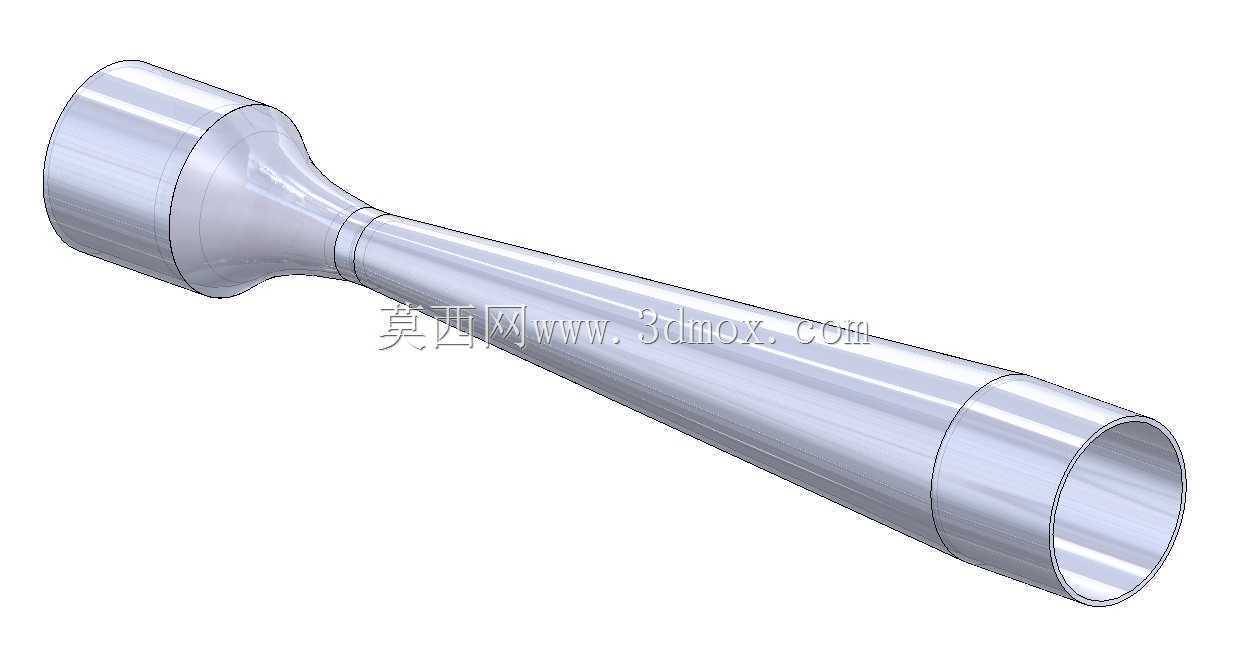

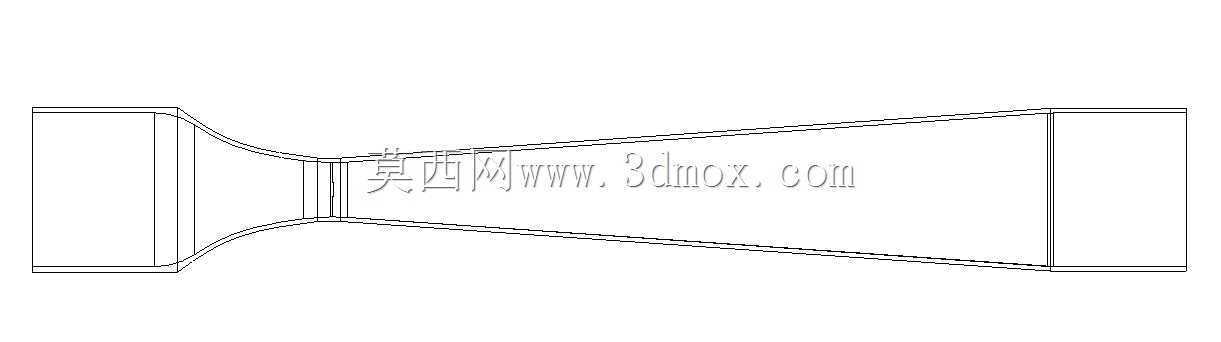

　　外形尺寸上，整体为长锥形薄壁结构，入口端为扁形扩口，适配上游矩形或者扁形的来流通道，出口端为圆形截面，能够对接常规的圆形管路，整个过渡段的截面从扁形逐步顺滑过渡到圆形，没有截面的突变台阶，壁面厚度保持均匀，既适合采用钣金冲压成型工艺，也能通过注塑或者3D打印的方式快速加工制作。安装边界方面，入口端的外翻边可以直接贴合上游设备的法兰面，通过抱箍或者螺栓压紧实现密封，不需要额外做焊接或者粘接，出口端的直段预留了足够的插接长度，能够直接套入对应外径的管路，配合卡箍就能完成固定，安装时不需要额外制作转接接头，适配性较强。

　　在实际使用中，这类喷嘴的壁面粗糙度会直接影响导流效果，设计时内壁面需要做光滑处理，减少流体与壁面的摩擦阻力，对于有耐磨需求的工况，还可以在壁面内衬耐磨涂层，应对含固体颗粒的流体冲刷。结构强度上，因为整体为薄壁结构，在负压工况下使用时，需要核算壁面的抗失稳能力，必要时可以在外部增加加强筋，避免流道被大气压瘪变形。和突然扩大的流道结构相比，这种渐扩结构的阻力系数能降低60%以上，流场出口的均匀度也有明显提升，不会出现出口截面中心流速过高、边缘流速过低的问题，对于后续需要均匀流场的工艺环节，比如烘干设备的均匀送风、涂装设备的均匀出风，这类结构的喷嘴能很好地满足工艺要求。

　　建模过程中，这类变截面过渡结构需要重点关注曲面的连续性，整个流道的曲面要保持G2连续，避免出现曲率突变的位置，否则在做流体仿真时会出现局部应力集中或者流场异常的问题，同时壁厚的均匀性也要全程把控，避免出现局部壁厚过薄导致加工时出现破损，或者壁厚过厚增加不必要的材料成本。对于需要做轻量化设计的场景，还可以在非流道面做减重凹槽，在保证结构刚度的前提下降低整体重量。
