管路节流孔板连接组件结构设计

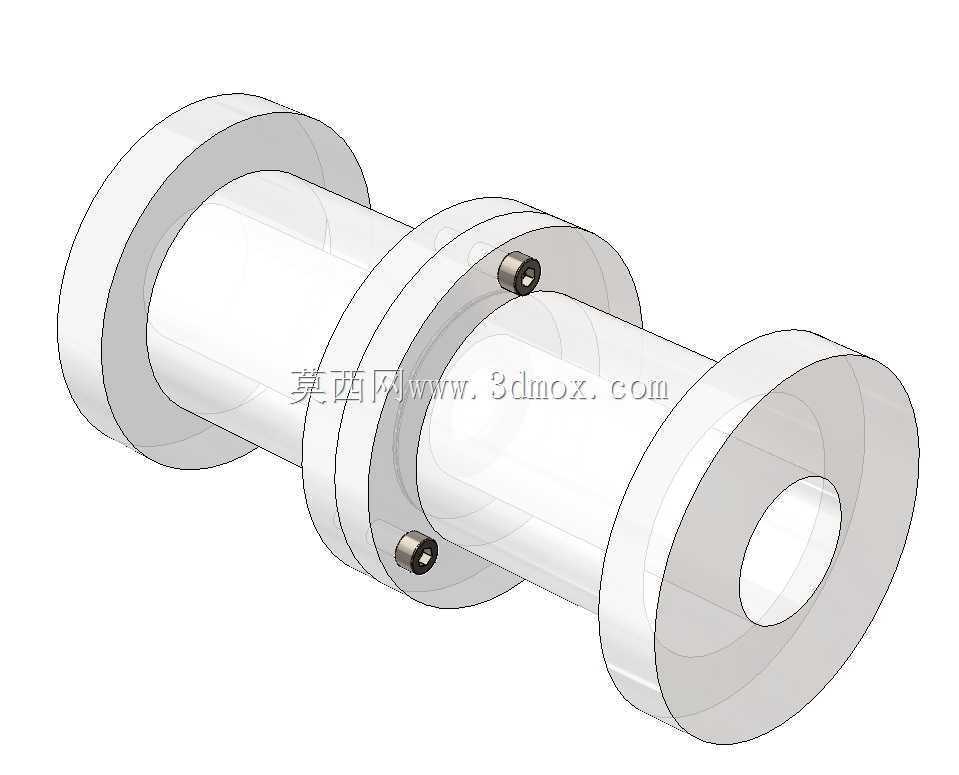

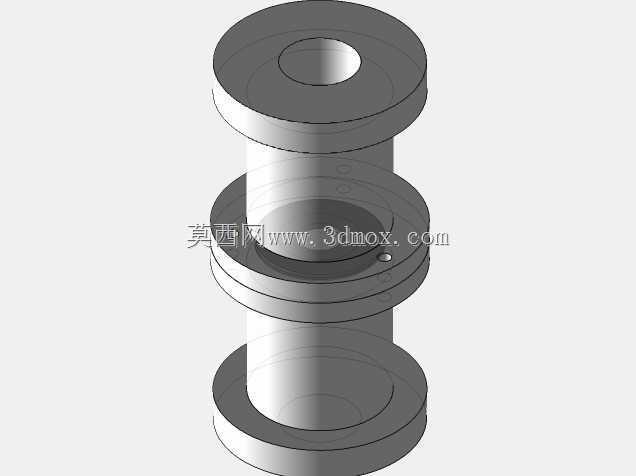

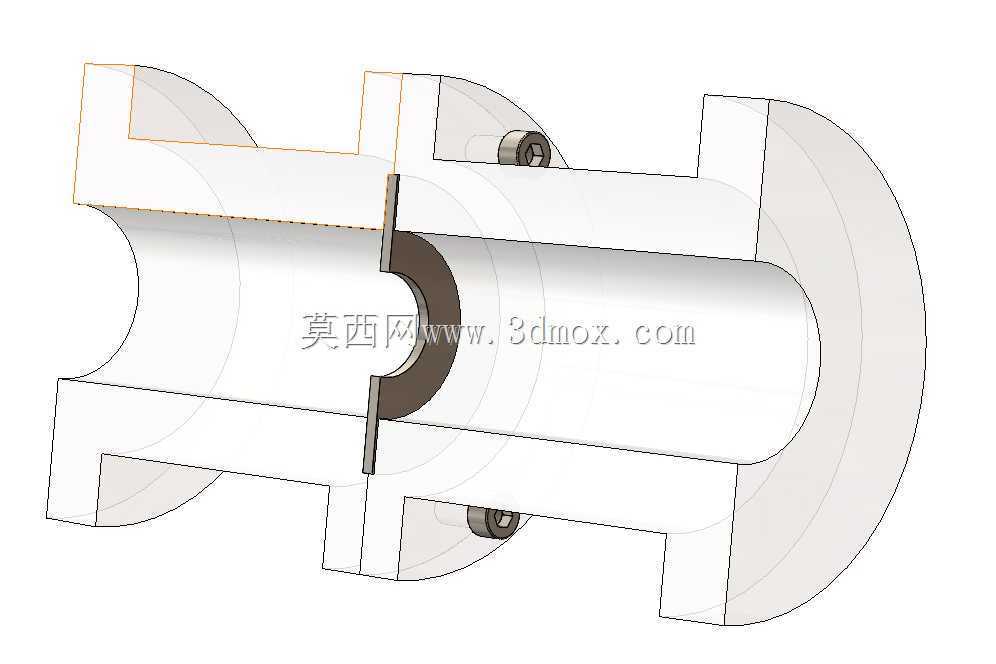

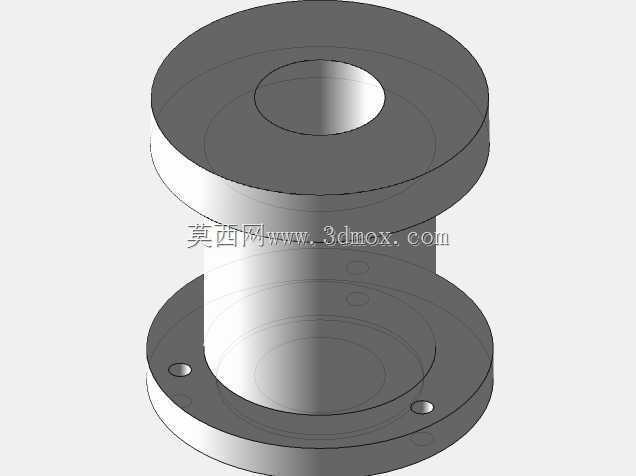

　　在流体输送管路系统的设计与搭建过程中，节流类元件是调控管路内介质流量、压降的核心部件，本次呈现的节流孔连接组件，主要应用于中低压液压管路、工业给排水管路、小型化工介质输送管路的支路调压场景，可通过内部节流截面的变化，精准控制管路下游的介质流量与压力参数，避免下游支路因压力过高出现元件损坏、流量超标的问题。从结构设计逻辑来看，该组件采用同轴式分体装配结构，主体为两端带法兰连接位的中空筒体，筒体中段设置内嵌式节流孔座，节流孔的孔径根据目标压降参数经过流体仿真校核，可保证介质通过时的流态稳定，避免出现大面积紊流引发的管路振动问题。筒体两端的法兰结构采用标准凸面密封设计，密封面的平面度公差控制在0.02mm以内，

　　可适配常规的橡胶O型圈或者金属缠绕垫片，保证连接位置的密封性能，杜绝介质渗漏问题。筒体外侧对称设置的两个内螺纹安装孔，主要用于组件安装时的定位销固定，或者外接压力检测接头，方便现场调试时实时采集节流前后的压力数据，为系统参数校准提供实测依据。从安装边界来看，该组件的整体同轴度公差控制在0.03mm以内，安装时需保证两端管路的同轴度偏差不超过0.1mm，避免因安装错位导致节流孔处出现偏流，长期运行下造成孔壁冲蚀磨损。组件的轴向长度根据管路通径匹配设计，法兰端的螺栓孔位采用跨中布置方式，可适配同通径的标准管路法兰，无需额外制作过渡连接件，降低现场安装的改造成本。在功能特性上，该组件的节流孔座采用可拆卸式结构设计，

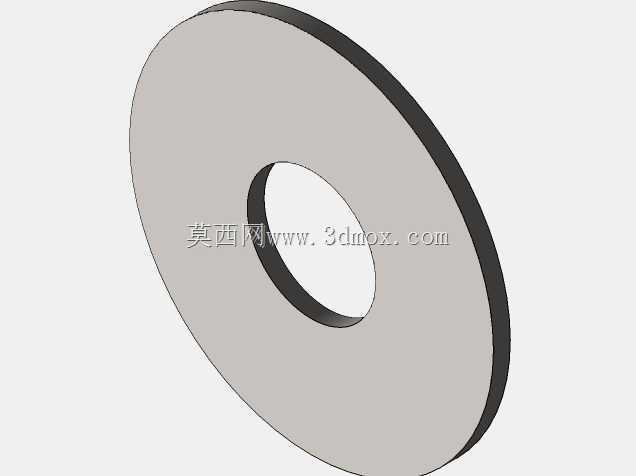

　　后期维护时可根据系统参数调整需求，更换不同孔径的节流孔座，无需整体更换整个组件，大幅降低运维成本。筒体内部的流道采用圆弧过渡设计，在介质进入节流孔前的流道位置设置15°的导向锥面，可引导介质平稳进入节流段，减少流道突变带来的局部阻力损失，同时降低介质中杂质颗粒对孔壁的冲蚀速率，延长元件的使用寿命。在实际工程应用中，这类节流组件常安装在泵出口的支路回流管路上，用于调控回流流量，保证主路的压力稳定；也可安装在冷却系统的支管路上，控制进入冷却器的介质流量，匹配不同工况下的散热需求。设计过程中针对不同介质的特性，可调整筒体与节流孔座的材质，针对普通水介质可采用304不锈钢材质，针对有腐蚀性的化工介质可采用316L不锈钢或者衬氟结构，

　　针对高压液压油介质可采用40Cr调质处理，保证元件的结构强度满足工况压力要求。组件的外形尺寸严格遵循管路通径的配套标准，法兰外径、螺栓孔中心距、密封面尺寸均符合对应通径的管路连接规范，可直接与现有标准管路进行对接，无需额外调整管路布局。在装配逻辑上，组件的各零件采用间隙配合定位，配合公差控制在H7/g6区间，既保证装配时的顺畅性，又避免配合间隙过大导致的介质内泄问题，两个对称布置的紧定螺钉可在节流孔座装入筒体后进行径向固定，防止介质流动过程中孔座出现轴向窜动或者转动，保证节流截面的位置始终与流道同轴。
