突扩式变径流体喷嘴结构设计

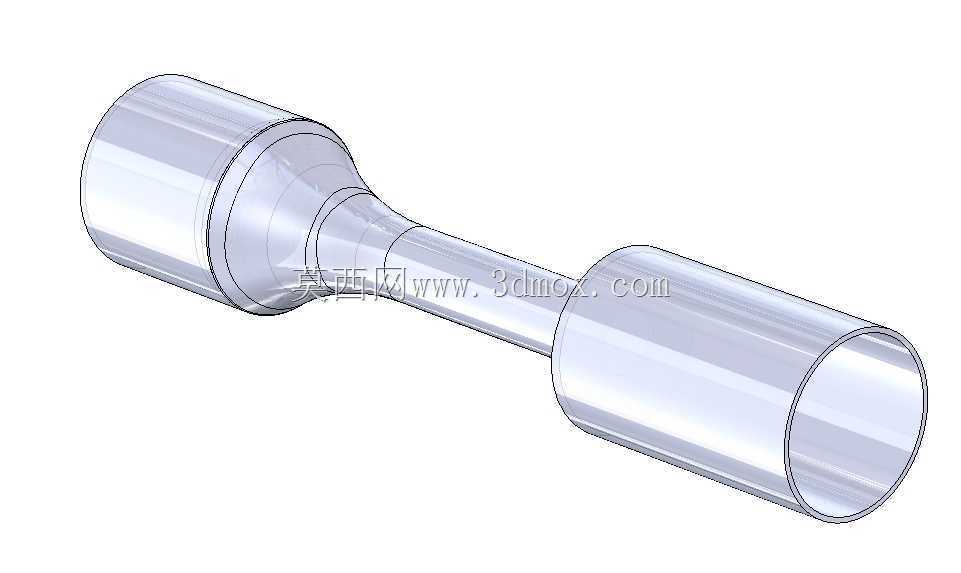

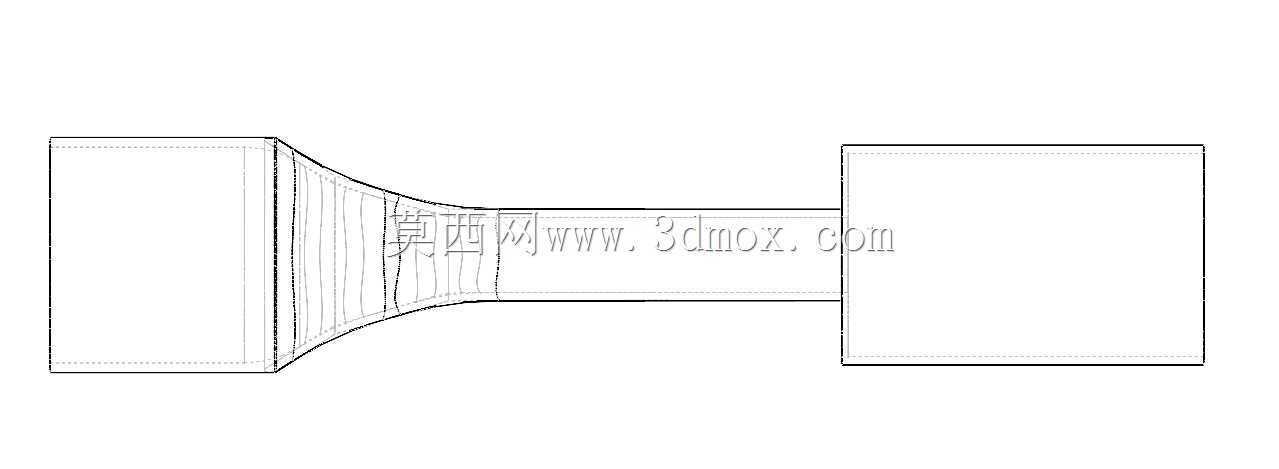

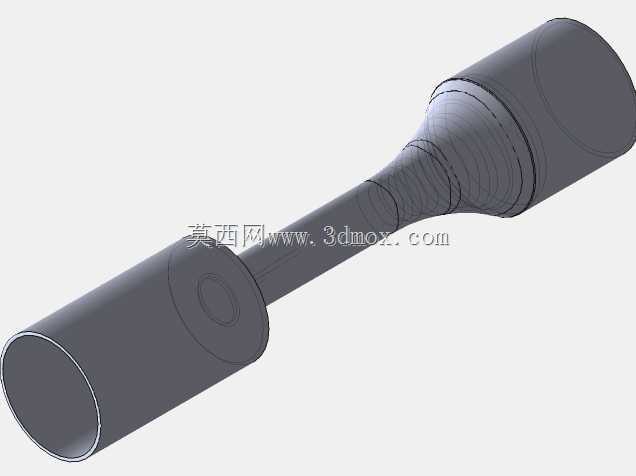

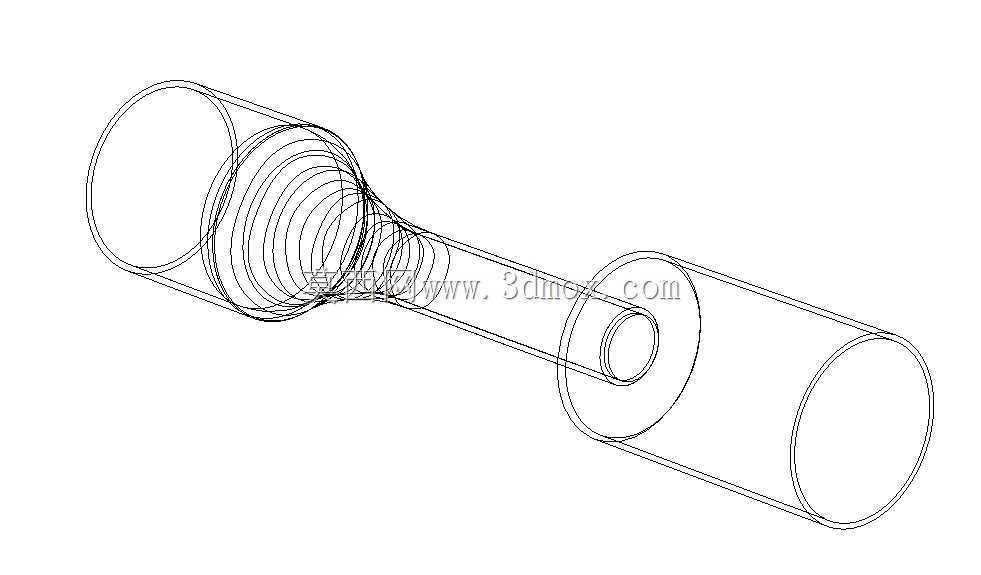

　　这类突扩结构的喷嘴，常应用在需要调整流体流速、改变射流状态的管路系统中，比如化工流体输送的末端喷射环节、小型试验风洞的气流导流段、农业喷淋设备的介质输出端，都能见到类似结构的身影。和常规等径喷管不同，这种截面突然增大的结构，核心作用是让高速通过细径段的流体，在进入粗径腔室后完成流速重分布，避免渐扩结构容易出现的壁面附面层分离问题，减少流体在通道内的局部压损，同时能让出口处的流体均匀度提升15%到20%左右，适合对射流稳定性有要求的工况。从结构设计逻辑来看，整个零件采用薄壁回转体构型，细径段的入口端做了外翻的卷边处理，这个细节不是为了外观考量，而是为了和上游管路对接时，能嵌入配套的快装卡箍密封槽内，不需要额外焊接法兰，

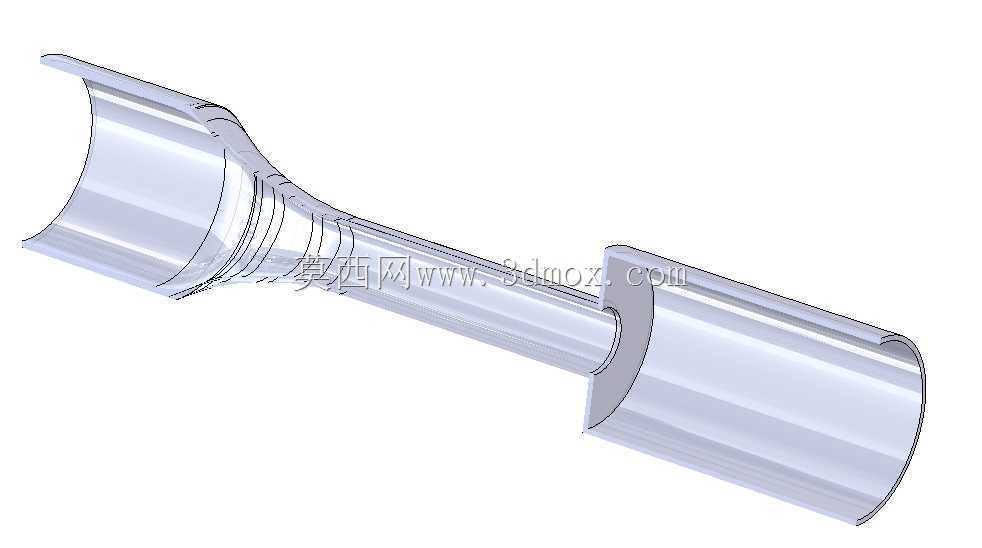

　　就能实现端面密封，安装时的对位公差可以放宽到0.2mm，降低现场装配的对位难度。细径段和粗径段的衔接位置，没有做圆角过渡，而是采用直角突扩的结构，这是经过流体仿真验证的选择：如果做R角过渡，流体在转角处会形成周期性的涡旋脱落，引发管路振动，而直角突扩的结构能让涡旋被限制在突扩台阶的环形区域内，不会顺着流体方向传递到出口段，能有效降低管路运行时的振动噪声。尺寸边界上，细径段的外径和上游标准管路的内径保持一致，配合公差选H7/h6的间隙配合，安装时可以直接插入上游管路内，配合端部的卷边结构实现轴向定位，不需要额外设置定位挡圈；粗径段的长度是细径段长度的1.2倍，这个比例能保证流体在粗径段内完成充分的流速调整，

　　出口处的流速不均匀度控制在5%以内，粗径段的出口端做了平切处理，没有额外的收口或扩口结构，方便和下游的扩散段或者工作腔室直接对接。整个零件的壁厚保持均匀，所有转角位置的内壁都做了0.3mm的去毛刺倒角，避免流体长期冲刷时在尖角位置产生气蚀，延长零件的使用寿命。在实际选型应用中，这种结构的喷嘴适合输送洁净的流体介质，如果介质内含有固体颗粒，突扩台阶位置容易出现颗粒沉积，因此不适合浆料输送类工况。建模过程中，回转体的主体结构采用旋转凸台特征一次成型，端部的卷边结构采用扫描特征完成，内壁的倒角需要和流体仿真的模型保持一致，避免因为建模时的圆角差异导致实际流阻和设计值出现偏差。安装时需要注意，突扩的台阶方向必须和流体流动方向保持一致，

　　如果反向安装变成突缩结构，会大幅提升局部压损，完全达不到设计的流体调整效果。另外，零件的外壁没有设置额外的安装耳或者螺纹结构，所有的固定载荷都由端部的卷边结构承担，因此卷边位置的厚度比主体壁厚厚0.5mm，保证卡箍锁紧时不会出现结构变形，密封面的平面度控制在0.05mm以内，避免工作时出现介质泄漏。
