内燃机用多拐曲轴结构三维数模

项目分类:通用机械零部件 发布时间:2024-08-22 ID:766746
  • 内燃机用多拐曲轴结构三维数模

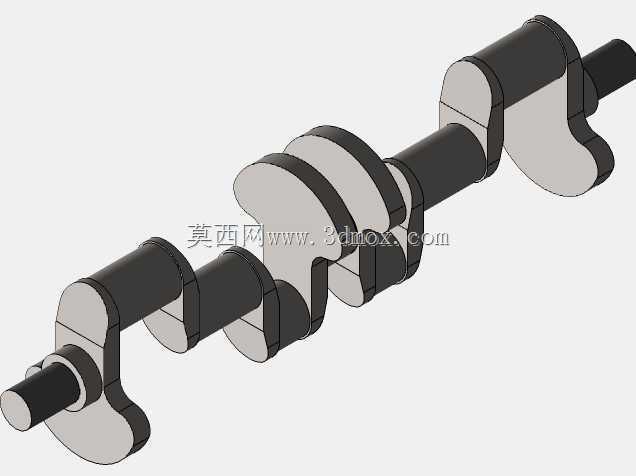

  在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,这套三维数模完整还原了多拐曲轴的实体结构,可直接用于动力总成的装配干涉校验、运动仿真分析以及零部件受力校核工作。从实际应用场景来看,这类曲轴普遍适配小排量直列多缸内燃机,覆盖通用汽油机、小型柴油动力单元、摩托车动力总成等多个应用领域,是动力设备中承受交变冲击载荷最频繁的核心零件之一。从结构功能上看,该曲轴设置了多组主轴颈与连杆轴颈,主轴颈用于匹配缸体主轴承座,承担曲轴旋转过程中的径向支撑作用,连杆轴颈则通过连杆大头与活塞组件连接,将活塞承受的燃气爆发压力转化为曲轴的旋转力矩,轴颈之间设置的平衡块结构,

  用于抵消曲轴旋转过程中连杆轴颈与曲柄臂产生的离心惯性力,以及活塞往复运动产生的一阶、二阶往复惯性力,降低动力运行过程中的整机振动幅度,提升动力输出的平顺性。建模过程中,严格遵循内燃机曲轴的设计规范,主轴颈与连杆轴颈的同轴度、各曲柄之间的相位角均按照直列多缸机的点火间隔要求设置,确保活塞运动到上止点、下止点的相位完全匹配配气机构与供油系统的工作时序,避免装配后出现运动干涉或者点火时序错乱的问题。轴颈与曲柄臂的过渡位置均设置了标准的圆角过渡结构,这一细节是曲轴设计中的关键,能够有效降低轴颈根部的应力集中系数,避免交变载荷长期作用下出现疲劳断裂的问题,数模中完整还原了这一圆角特征,可直接用于后续的有限元应力分析,

  校核不同工况下的应力分布情况。从安装边界来看,两端的主轴颈直径、伸出端的长度尺寸均匹配常规小型内燃机的主轴承盖、油封座以及飞轮连接端的安装尺寸,前端伸出轴可用于安装正时齿轮、皮带轮等附件驱动部件,后端法兰结构可直接连接飞轮组件,完成动力向外输出的连接,建模时预留了油道的布置空间,可在后续细化设计中打通主轴颈与连杆轴颈之间的润滑油道,确保压力润滑油能够到达各轴颈摩擦面,形成稳定的油膜润滑,降低轴瓦与轴颈之间的磨损速率。在实际的结构设计工作中,这套数模可作为动力总成设计的基础参考件,用于校验缸体曲轴箱的内部空间是否满足曲轴旋转的运动包络要求,确认连杆在摆动过程中不会与缸体、曲柄臂发生碰撞,同时也可用于教学场景中,

  直观展示曲轴的曲柄连杆机构运动原理,帮助设计新人理解内燃机动力转换的核心结构逻辑。不同于简化的示意模型,该数模完整还原了曲轴各部分的实体特征,包括曲柄臂的截面形状、平衡块的配重轮廓、轴颈的长度与直径比例,所有特征均按照实际工程设计的比例构建,没有做过度的简化处理,能够直接导入CAE软件进行模态分析、疲劳寿命计算,也可用于装配工艺的模拟,确认曲轴吊装、压装轴瓦等工序的操作空间是否充足。
