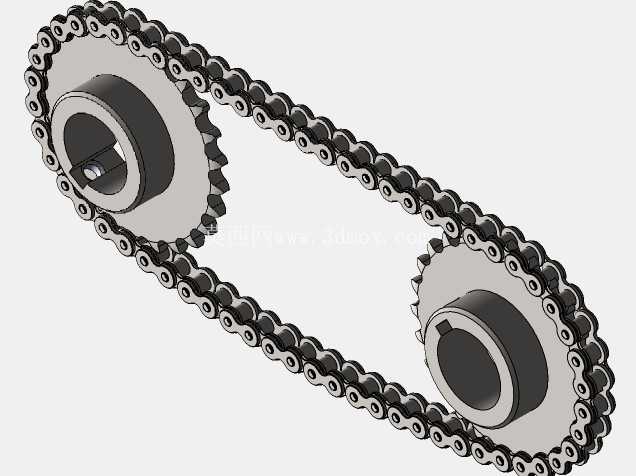

双链轮滚子链传动组件结构设计

　　这套链传动组件的设计，核心是解决中低速重载工况下的动力同步传递需求，区别于带传动的打滑丢转、齿轮传动的中心距限制，滚子链传动能在两轴中心距较大的场景下保持精准的传动比，不会出现弹性滑动带来的转速损耗，在农机输送、轻工生产线、机床进给机构、摩托车主传动等场景里都有大量成熟应用。设计时首先匹配的是链轮齿形参数，采用标准三圆弧一直线齿槽轮廓，保证链节能平稳啮入啮出，避免啮合瞬间的刚性冲击，齿面的工作段做了贴合滚子外径的圆弧修形，减少滚子和齿面的接触应力集中，哪怕长期承受交变载荷，也不容易出现齿面点蚀或者链节卡滞的问题。

　　两个链轮的轮毂部分都设计了键槽安装位，采用普通平键连接的结构，能传递足够的扭矩，轮毂的轴向长度做了合理延伸，保证和轴的配合面有足够的接触面积，避免运行时出现轮毂偏摆、轴孔磨损不均的情况，轴孔的公差选用基孔制过渡配合，既方便装配时的轴向定位，也能保证运行时和轴的同轴度，减少高速转动时的动不平衡量。配套的滚子链采用标准节距设计，每一节链节由内链板、外链板、销轴、套筒、滚子五个零件装配而成，内链板和套筒是过盈配合，外链板和销轴同样过盈固定，销轴和套筒之间采用间隙配合，保证链节在绕上链轮时能灵活转动，滚子是活套在套筒外侧的，啮合时滚子会在链轮齿面上滚动，把滑动摩擦转化为滚动摩擦，大幅降低啮合过程的磨损量，延长整套传动组件的使用寿命。

　　链板的外形采用8字形结构，在保证各个截面抗拉强度接近一致的前提下，尽可能减轻链条自身重量，减少运行时的惯性冲击，同时也能弱化链板应力集中的薄弱位置，避免长期受拉出现链板断裂的故障。设计时也充分考虑了安装边界的约束，两个链轮的中心距预留了足够的张紧调节余量，因为链条在运行初期会出现初始磨损伸长，合理的中心距范围能保证不用额外增加张紧轮，就可以通过调整轴的安装位置来补偿链条的伸长量，降低后期维护的成本。链轮的齿顶圆、齿根圆尺寸都做了公差校核，保证链条在最大磨损伸长量的状态下，也不会出现跳齿、脱链的问题，同时链轮的端面跳动、径向跳动公差都控制在机械传动的常规精度范围内，避免运行时出现链条侧向摆动、和链轮齿侧发生异常摩擦的情况。在实际选型应用时，这套传动组件适合布置在垂直面或者倾角不大的传动平面内，尽量避免水平布置时的松边在上导致的链条下垂卡滞，松边的垂度控制在中心距的2%以内，就能保证运行的平稳性。和齿轮传动相比，这套链传动组件对安装精度的要求更低，两轴的平行度误差在一定范围内也能正常工作，不会出现轮齿偏载导致的快速磨损，而且传递相同功率的情况下，整体结构的成本更低，维护也更方便，只需要定期补充润滑脂，检查链节的磨损伸长量，就能保证长期稳定运行。

　　在结构细节上，链轮的轮毂端面做了倒角处理，方便装配时的导向，键槽的位置和齿槽的相对位置做了相位校准，保证装配后动平衡的初始精度，链条的每一个链节铰接处都预留了润滑脂存储的微小间隙，运行时润滑脂能在销轴和套筒之间形成油膜，减少铰接处的磨损，避免链条过早出现伸长失效。针对不同的工况需求，链轮可以选用45号钢调质处理，齿面高频淬火提升耐磨性，链条零件可以选用合金钢淬火处理，适配重载冲击的工况，如果是腐蚀环境下使用，也可以更换不锈钢材质的链节和链轮，不过核心的啮合参数、安装尺寸都保持通用互换性，不用改动安装基座就能直接替换。整套组件的设计完全遵循机械设计的通用标准，所有配合尺寸、齿形参数、链节参数都和市面上的标准备件通用，后期维护更换备件时不需要单独定制，能大幅降低设备的全生命周期维护成本，在各类需要远距离同步传动的机械设备里，都能直接选型适配。
