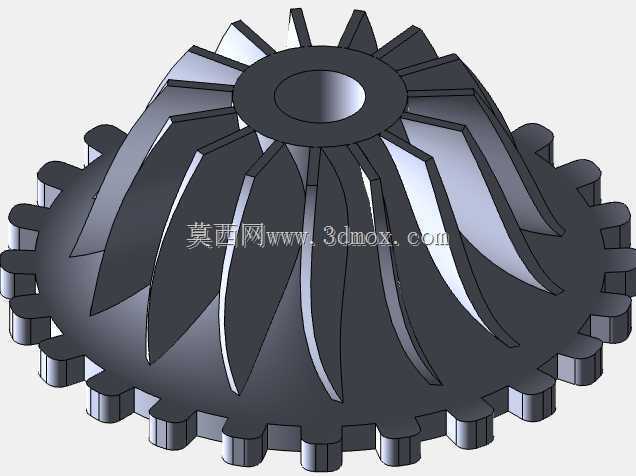

带外缘齿轮结构的半开式流体叶轮

　　在中小功率流体增压、透平能量回收类设备的结构选型阶段，半开式叶轮始终是平衡加工成本、运行效率与介质适应性的核心选项，这款集成外缘齿轮结构的半开式叶轮，正是针对紧凑传动场景做的一体化结构优化，省去了传统叶轮与传动齿轮之间的联轴器、键连接等中间环节，能大幅压缩动力端的轴向安装尺寸，在小型涡轮增压器、微型燃气轮机、便携式流体输送泵、小型工业吸尘设备的动力段设计中，这类集成结构的应用占比正在逐年提升。

　　从实际工况适配性来看，半开式叶轮的单侧无盖结构，相比闭式叶轮拥有更好的介质通过性，即便输送的流体中混有少量细小固体颗粒、纤维杂质，也不容易在叶轮流道内发生卡滞堵塞，相比全开式叶轮又拥有更高的流体导向效率，能减少叶片顶端的流体泄漏损失，适合在中小流量、中低比转速的工况区间运行。而外缘集成的直齿圆柱齿轮结构，直接与叶轮本体采用同坯加工成型，消除了传统分体装配带来的连接间隙、同轴度误差与键连接应力集中问题，在高转速运行工况下，整个转子的动平衡精度更容易保证，传动过程中的冲击振动更小，能有效延长支撑轴承的使用寿命。

　　结构设计层面，叶轮中心设置的通孔为轴安装孔，孔壁可根据实际传动需求设计键槽、过盈配合面或者D型切面，保证与动力输入轴的可靠连接，安装时轴端的轴向定位台阶需要与叶轮轮毂端面紧密贴合，端面跳动公差需要控制在0.02mm以内，避免高速旋转时出现端面偏摆。叶片采用空间扭曲翼型设计，从轮毂根部向外缘齿轮内侧平滑延伸，叶片的进口角根据设计工况的流体入流角度做了匹配优化，能减少流体进入叶轮流道时的冲击损失，叶片出口角则按照目标压力参数做了对应调整，保证流体在流出叶轮时能获得足够的动能与压力能，相邻叶片之间形成的流道截面沿流体流动方向平滑过渡，没有突变的折角或者狭窄截面，能降低流道内的湍流损耗。

　　外缘的齿轮为标准渐开线直齿结构，齿形参数按照匹配的传动齿轮做了模数、齿数与压力角的适配，齿顶圆与叶轮叶片的外缘之间预留了足够的实体厚度，既保证齿轮啮合时的轮齿强度，也避免叶片根部与齿轮衔接位置出现应力集中，整个叶轮的实体部分在轮毂位置做了等强度过渡，从中心安装孔向外缘方向，轮毂厚度随半径增大平滑减薄，在保证整体结构强度满足最高转速下离心力载荷要求的前提下，尽可能降低转子的整体重量，减少转动惯量，让设备启停阶段的动力响应速度更快。

　　安装边界方面，这类集成齿轮的半开式叶轮在装配时，需要注意外缘齿轮与啮合齿轮的中心距公差，保证齿侧间隙在合理区间，避免间隙过小导致轮齿卡滞磨损，或是间隙过大产生传动冲击与噪音；叶轮的轴向定位需要保证叶片顶端与壳体蜗道之间的间隙控制在合理范围，间隙过大会增加流体泄漏损失降低运行效率，间隙过小则容易在热态运行时因为零部件热膨胀出现叶片刮蹭壳体的故障。在三维建模过程中，这类结构需要重点校验叶片曲面的光顺性、轮齿的齿形精度，以及整体结构的动平衡配重，通常会在叶轮轮毂背面预留去重位置，方便加工完成后做动平衡校正，保证转子在最高设计转速下运行平稳。

　　从实际应用场景拓展来看，这类结构除了用于常规的流体增压设备，还可以适配小型蒸汽透平、余热回收用小型膨胀机等能量回收设备，此时叶轮的作用是从流动的高压流体中提取能量，带动外缘齿轮啮合输出动力，半开式的结构同样能适应这类工况下的介质特性，一体化的齿轮传动结构也能减少能量传递过程中的损耗，提升能量回收的整体效率。建模过程中需要注意叶片与齿轮衔接位置的圆角过渡处理，避免加工过程中出现应力集中导致的裂纹隐患，同时要校验最高转速下的结构应力分布，保证轮齿根部、叶片根部等应力集中位置的安全系数满足设计要求。
