萨澳丹佛斯OMS型液压轨道电机三维设计

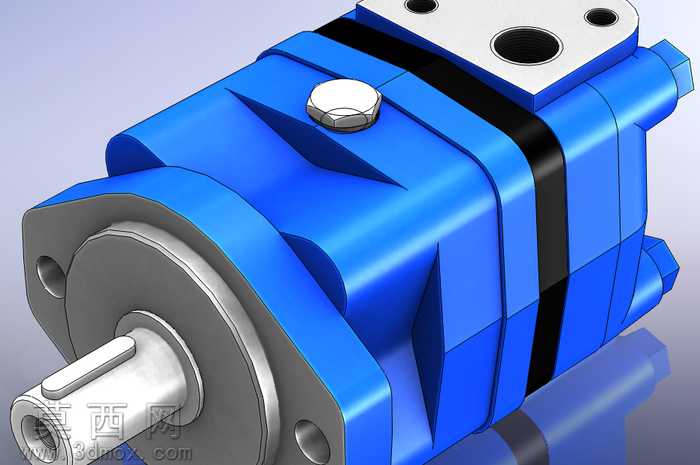

本模型为萨澳丹佛斯OMS系列液压轨道电机（摆线液压马达）的三维数字化设计成果，建模阶段严格参照该系列液压马达的实际工程尺寸与装配逻辑开展，首先完成核心零部件的参数化构建：包含输出轴组件、配流盘、定转子副、壳体、端盖、密封件以及紧固螺塞等独立零件，建模过程中对各零件的配合公差预留、安装定位特征做了精准还原，例如输出轴的键槽结构、端盖的进出油口法兰安装孔位、壳体的密封槽结构均按照实物比例1:1复刻，确保模型可直接用于装配干涉校验、工况模拟等工程场景。材质与渲染阶段，针对不同零部件的实际材质属性做了区分设置：主体壳体采用高强度球墨铸铁材质，渲染时赋予蓝色工业漆面效果，还原产品出厂的涂装外观；输出轴采用合金结构钢材质，做金属哑光镀铬质感处理，还原轴类零件的机加工金属表面特征；密封胶条采用丁腈橡胶材质，赋予黑色哑光橡胶质感；顶部的排气螺塞采用镀锌钢材质，做金属亮面处理，通过不同材质的光影表现，清晰区分各功能部件的边界与结构层次。结构设计上完整还原了该型摆线液压马达的工作原理对应的结构特征：内置的摆线针轮啮合副作为核心动力转换结构，做了简化但准确的结构表达，配流机构的油道走向在壳体内部做了对应结构预留，进出油口的法兰连接面做了密封面的细节刻画，端盖与壳体的连接螺栓孔位均匀分布，符合实际产品的紧固设计逻辑。整体建模过程遵循从核心功能部件到外围辅助结构的设计思路，先确定定转子副的啮合参数与输出轴的传动尺寸，再向外拓展构建壳体的容腔结构、配流通道，最后添加密封、紧固等附属结构，确保各部件之间的装配关系完全符合实际产品的装配顺序，模型无结构干涉、无破面漏面问题，可用于液压系统原理演示、产品选型展示、虚拟装配教学等多个场景。
