涡轮动力无人靶机结构设计模型

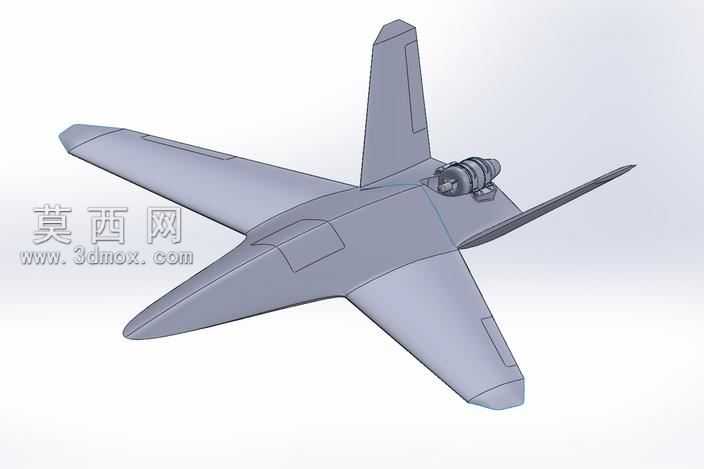

本模型为涡轮动力航空靶机的三维结构设计成果，建模阶段采用自顶向下的设计思路完成整体布局搭建，首先确定靶机的气动外形基准：采用后掠翼无平尾布局，单垂尾设置于机身后段上部，翼身融合过渡段做了平滑曲面处理，保证气动连续性的同时降低建模过程中的曲面破面风险。建模过程中优先完成机身主承力结构的曲面构建，通过多段引导线放样生成机身蒙皮曲面，对机翼前缘、翼尖、垂尾前缘等气动敏感区域做了曲率连续校验，避免曲面出现褶皱或曲率突变问题。动力段结构参考30公斤级涡轮发动机的安装尺寸做了适配设计，在机身上部预留了发动机安装座的定位特征，包含安装孔位、油路通道预留槽、发动机维护快拆口的结构示意，同时对发动机周边的整流罩做了一体化曲面建模，保证整流罩与机身、垂尾根部的衔接过渡自然。整机结构建模阶段同步完成了各部件的分块设计，将机翼、垂尾、机身前段、机身后段、动力整流罩拆分为独立的可装配部件，每个部件都预留了装配定位基准面与连接结构特征，方便后续开展结构强度校核与装配仿真。材质渲染阶段，机身主体采用哑光浅灰色航空铝合金材质预设，对机身表面的检修口盖、翼面的舵面分隔线做了凹陷纹理处理，还原真实靶机的蒙皮分块细节；发动机部件采用高温金属材质搭配烧蚀质感的深色金属纹理，区分动力段与机身主体的材质差异，提升模型的视觉辨识度。设计过程中充分考虑靶机的使用场景需求，对整机的重心位置做了初步配平示意，机翼后缘预留了舵面安装的铰接位结构，垂尾后部预留了方向舵的安装空间，机身头部预留了任务载荷舱的安装空间，可适配靶标设备、遥测天线等常用靶机搭载部件的安装需求。整体模型曲面质量规整，无冗余几何特征，各部件结构逻辑清晰，既还原了涡轮动力靶机的气动外形特点，也完整呈现了核心结构的布局设计，可作为航空靶机概念设计阶段的方案参考模型，也可用于后续的气动仿真、结构有限元分析的基础模型使用。
