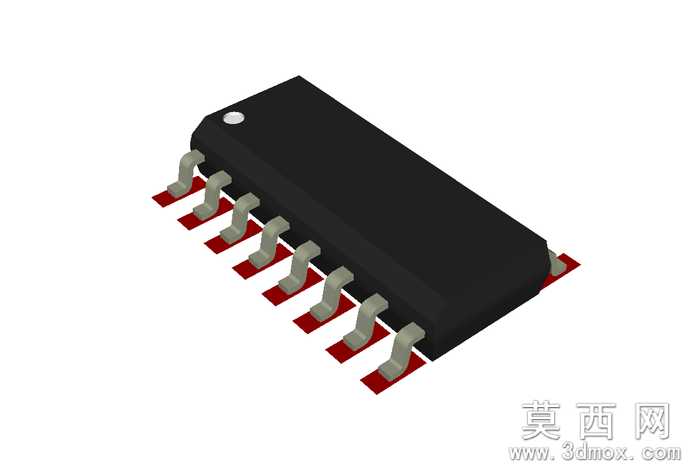

SOIC16引脚小轮廓电子封装三维建模

本次建模针对SOIC16小轮廓集成电路封装开展，建模前期先梳理德州仪器官方公开的SOIC-16封装尺寸规范，明确封装本体的长宽厚参数、引脚间距、引脚伸出长度、引脚弯折角度、焊盘区域尺寸等核心参数，确保建模尺寸完全符合行业通用的封装标准，可直接用于PCB布局适配、结构装配验证等场景。建模过程中采用实体建模思路，首先构建黑色塑封本体部分，本体为带微小倒角的长方体结构，在本体一端设置圆形定位标记点，对应封装的引脚1识别位置，还原真实封装的极性标识特征，本体边缘做微小的圆角处理，模拟实际塑封工艺形成的边缘过渡效果，避免尖锐棱角带来的失真。引脚部分建模时，先制作单侧单个引脚的轮廓，引脚采用 gull-wing 鸥翼型弯折结构，依次完成引脚与塑封本体连接段、弯折段、贴装焊盘段的结构搭建，精准控制每一段的长度与弯折角度，保证引脚中心间距为标准1.27mm，单侧8个引脚沿本体长度方向等距排列，完成单侧引脚后通过镜像操作得到另一侧的8个引脚，确保两侧引脚位置对称、尺寸完全一致，避免出现引脚错位、间距偏差的问题。材质设置上，塑封本体采用哑光黑色塑料材质，调整材质的粗糙度参数模拟环氧塑封料的哑光质感，避免出现过度反光的塑料效果；引脚部分采用哑光锡金属材质，还原贴片元件引脚镀锡层的半哑光金属质感，不做过高的反光度设置，贴近真实元件的外观表现；焊盘区域采用暗红色阻焊材质，模拟PCB焊盘的阻焊层效果，让整体模型的视觉表现更贴近实际焊接后的状态。渲染阶段采用柔和的漫反射光源，从多个角度打光避免出现过重的阴影，清晰展现引脚的弯折结构、本体的标识细节，同时调整视角让模型的16个引脚都能清晰呈现，方便查看整体封装的结构比例。整个建模过程严格遵循实际封装的尺寸公差要求，所有结构特征都对应真实SOIC16封装的物理结构，没有添加多余的装饰性特征，模型结构简洁规整，可直接导入各类三维装配场景，用于电路板装配干涉检查、产品结构空间验证、电子元件展示等用途，模型的几何面数控制合理，在保证结构精度的同时不会占用过多的系统资源，适配各类三维软件的导入使用需求。
