叉型铰接连接支架结构设计方案

　　这类叉型铰接连接支架，多应用在中小载荷的机械传动链路、轻工设备的连杆机构、小型代步工具的操控联动部位，作为力传递与运动轨迹约束的核心铰接构件，承担着连接固定端与活动端、传递往复作用力、限定转动自由度的实际作用。不同于大载荷重型设备的铸钢铰接件，该构件采用轻量化的结构构型，在满足常规工况强度要求的前提下，尽可能削减非受力区域的材料冗余，适配对自重有控制要求的装配场景。

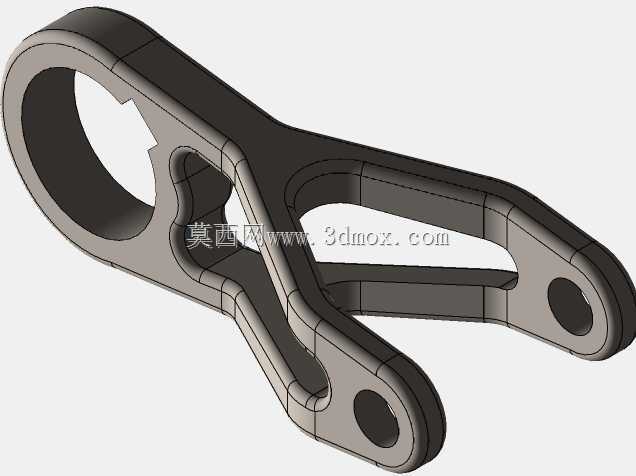

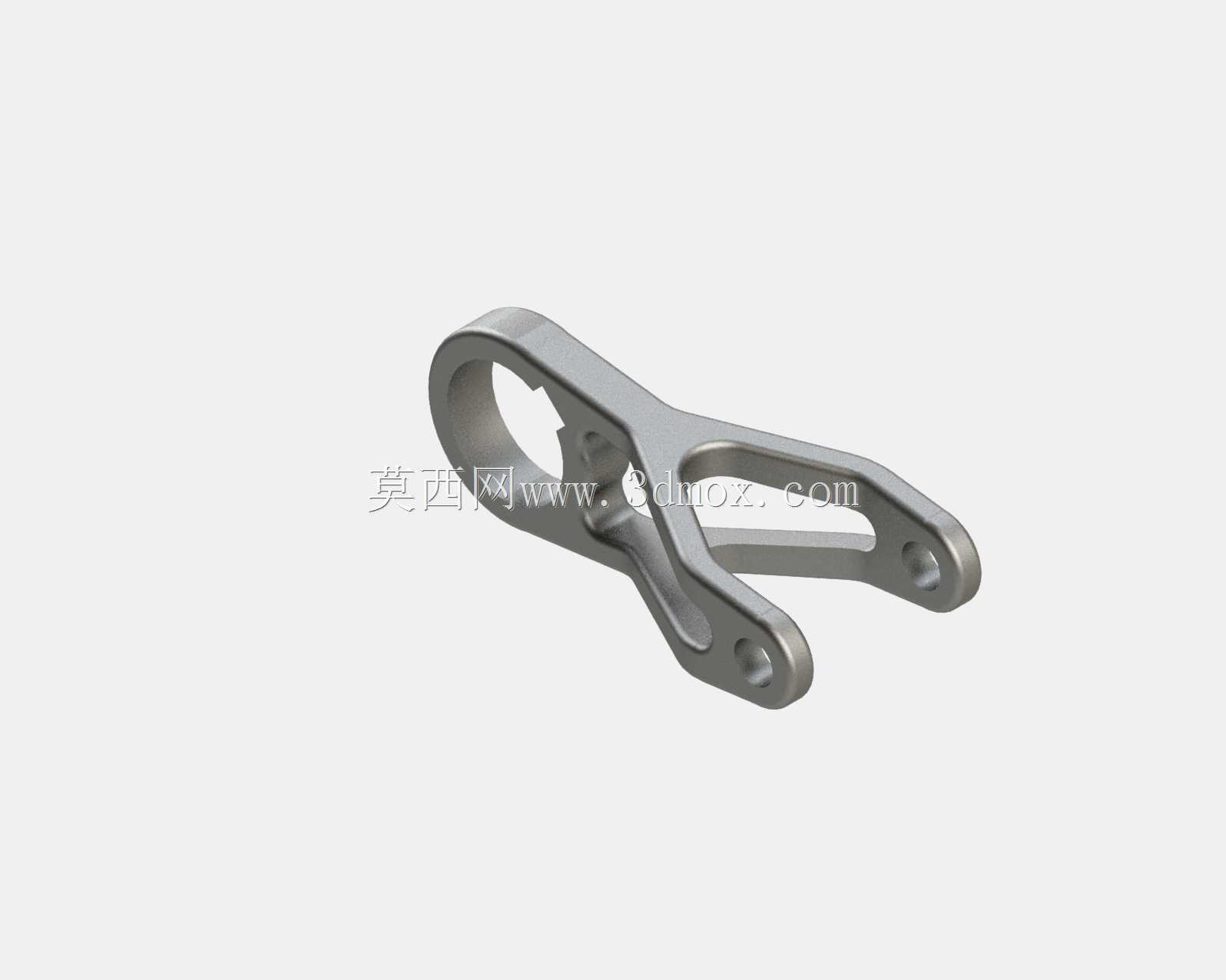

　　从结构功能特性来看，构件一端为带通孔的环形夹持端，通孔内壁为精加工配合面，可直接套接在固定销轴上，作为整个构件的转动支点，环形结构的壁厚经过受力校核，能够承受径向载荷与周期性的交变弯矩，避免长期使用后出现支点处的形变开裂；另一端为对称分布的双叉耳结构，每个叉耳上预留同轴安装孔，用于对接活动连杆的端部，通过销轴穿接后实现与相邻构件的铰接联动，双叉耳的对称布局可以让受力均匀分布在两个耳片上，避免单侧受力带来的偏磨问题，同时叉耳之间预留的间隙尺寸经过匹配设计，刚好容纳对接连杆的端部厚度，不会出现装配后轴向窜动过大的问题。中间的连接臂采用变截面过渡设计，从环形支点端向叉耳端逐步收窄，在应力集中的过渡区域做了圆弧倒角处理，消除直角结构带来的应力集中隐患，臂身的加强筋沿着主受力方向布置，不需要额外增加整体壁厚就能提升抗弯抗扭性能，兼顾了结构强度与轻量化需求。

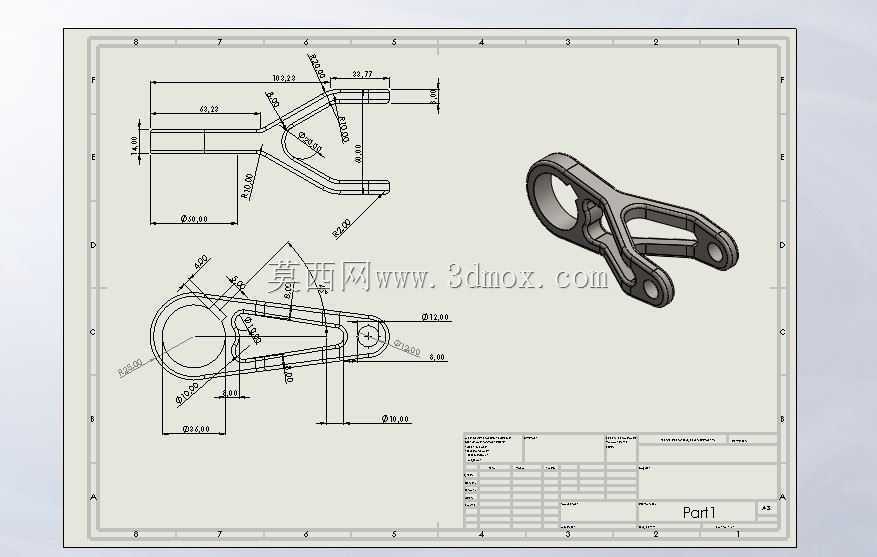

　　设计过程中首先需要明确的是安装边界尺寸，环形支点端的内孔直径为标准配合尺寸，适配常用规格的圆柱销轴，外圆直径根据内孔尺寸与壁厚要求确定，保证夹持力足够的同时不会占用过多径向安装空间；双叉耳端的安装孔中心距、叉耳的开合宽度、孔位到支点端的中心距是决定运动轨迹的核心参数，需要匹配整套连杆机构的行程要求，避免运动过程中出现构件干涉。整个构件的外形轮廓没有复杂的曲面结构，所有的折弯与过渡都采用规则圆弧，既方便后续的机加工或者压铸成型，也能减少加工过程中的应力残留。安装时需要注意，环形支点端的销轴需要做轴向定位，防止构件工作过程中沿销轴轴向窜动，叉耳端与对接连杆连接时需要在接触面加装耐磨垫片，降低长期往复转动带来的磨损，延长构件的使用寿命。

　　在实际工况中，这类构件会频繁承受往复的拉压载荷与小幅转动摩擦，因此设计时对配合孔的表面粗糙度、形位公差都有明确要求，两个叉耳的安装孔同轴度需要控制在合理公差范围内，避免穿装销轴时出现卡滞，导致装配后转动不顺畅。构件的整体厚度根据载荷大小确定，过薄会导致受力后形变过大，过厚则会增加不必要的重量与材料成本，中间连接臂的截面形状经过拓扑优化，材料主要分布在主应力传递路径上，非受力区域做了挖空减薄处理，在不降低整体结构强度的前提下有效控制了构件自重。这类结构的通用性较强，只需要调整关键的孔位尺寸、臂长参数、整体厚度，就可以适配不同载荷等级、不同行程要求的连杆机构场景，不需要重新做整体构型的颠覆性设计，能够大幅缩短同系列构件的设计开发周期。
