外转子式无刷电机端盖结构三维设计

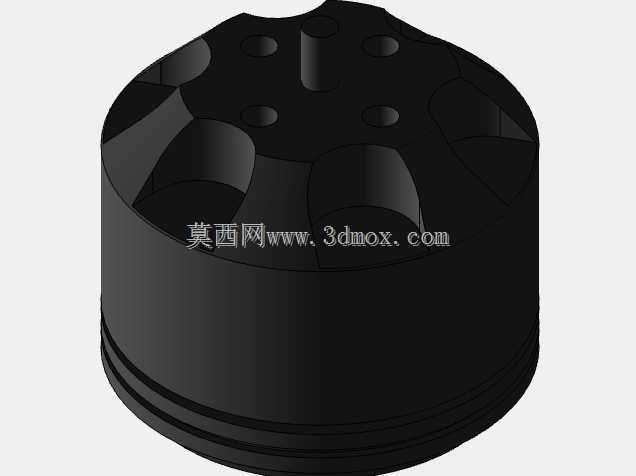

　　本次呈现的无刷电机结构，针对小型外转子无刷电机的端盖与主体配合部分做了完整的三维特征还原，在航模动力、小型代步工具驱动、桌面级精密传动设备的动力选型场景中，这类结构的匹配度直接决定整机的运行稳定性与装配效率。从实际使用场景来看，这类小尺寸外转子无刷电机常被应用在多旋翼无人机动力单元、小型平衡车驱动模块、桌面云台旋转机构中，端盖作为转子与定子衔接的核心承载部件，既要承担转子旋转过程中的径向限位作用，也要为内部绕组、轴承提供可靠的安装基准，同时还要兼顾整机的轻量化需求与散热通路设计。

　　从功能特性上看，该结构的端盖顶面预留了多组均匀分布的安装孔位，孔位的排布遵循圆周对称原则，可适配不同规格的桨夹、负载连接座的安装需求，孔位的沉头设计能够保证安装紧固件完成装配后不会突出端面，避免旋转过程中出现干涉剐蹭的问题。端盖侧面的环形凸筋结构，一方面是为了增强端盖自身的结构强度，在电机高速旋转产生振动时，能够分散壳体承受的径向应力，减少薄壁结构产生的形变；另一方面凸筋形成的环形槽可作为密封圈的安装位，在有防尘、防泼溅需求的应用场景中，可加装O型密封圈实现端盖与定子壳体的密封配合，阻挡外界粉尘、水汽进入电机内部侵蚀绕组与轴承。

　　设计思路上，该结构没有采用多余的异形曲面设计，整体以回转体特征为基础，仅在安装孔位、加强结构处做局部特征切除与凸起，这种设计能够在批量加工阶段降低压铸模具的开模复杂度，同时减少后续机加工的工序步骤，有效控制生产制造成本。端盖与转子壳体的配合面采用小过盈配合设计，配合段的长度经过匹配计算，既能够保证转子高速旋转时端盖不会出现松脱，也不会因为过盈量过大导致装配时壳体出现变形，影响内部定子与转子的同轴度。顶面的内凹曲面设计，并非单纯的外观造型处理，而是在保证端盖整体结构强度的前提下，尽可能去除非承载区域的材料冗余，降低电机端的转动惯量，让电机的动态响应速度更快，在需要频繁启停、正反转切换的应用场景中，能够有效降低驱动电路的负载冲击。

　　从安装边界来看，该结构的整体外径适配22系列外转子无刷电机的通用安装尺寸，端盖的总高度控制在合理范围内，不会额外增加电机的轴向长度，能够适配多数标准规格的电机安装座。端盖中心的轴承安装位预留了标准轴承的配合公差，可直接适配常规尺寸的微型深沟球轴承，轴承位的台阶高度经过精确计算，能够保证轴承装配到位后内圈与转轴的配合长度符合设计要求，避免轴承出现偏磨、跑圈的问题。端盖顶面的安装孔位中心距与市面上主流的小型外转子电机负载安装尺寸兼容，不需要额外制作转接件就可以直接安装标准规格的螺旋桨、传动轮等负载部件，能够大幅缩短设备开发阶段的适配周期。在实际装配过程中，该结构的所有倒角、退刀槽特征都做了规范化处理，没有出现尖锐棱角、特征干涉的问题，装配时操作人员不需要对零件做二次修磨就可以完成整套电机的组装，能够有效提升批量装配的作业效率。同时端盖的材质适配常用的铝合金压铸工艺，也可根据使用强度需求更换为工程塑料注塑成型，不同材质下的壁厚设计都预留了足够的工艺余量，不会出现注塑缩痕、压铸冷隔等工艺缺陷。
