Coilcraft3瓦POE以太网供电变压器结构

　　做网络设备供电结构设计快十二年，经手的PoE供电相关元器件选型、结构适配少说也有上百套，这次拿到的Coilcraft POE30系列3瓦供电变压器模型，刚好能补上之前做小型物联网接入节点时缺的精准安装位参考。先从实际落地场景说，这类变压器核心用在低功耗以太网受电设备端，像1型PoE受电的IP摄像头前端、小型工业传感采集节点、桌面型AP接入点这类不需要高功率供电的设备里，不需要额外布设直流供电线，直接通过五类、六类网线的空闲线对或者信号线对完成直流供电传输，省掉现场独立布电源线的施工成本，也避免多电源适配器带来的布线杂乱问题。

　　从功能特性上看，这个系列的变压器匹配IEEE802.3at标准里的1型设备供电要求，电源端输出电压范围在44V到57V之间，考虑到网线长度带来的线路压降，到受电端的电压能稳定维持在37V到57V区间，对应的工作电流范围在53mA到81mA之间，满负载下刚好能稳定输出3W的供电功率，同时完成以太网信号的隔离耦合，避免共模干扰影响网络信号传输质量，也能阻断网线两端的地电位差，防止设备因为电位差出现端口击穿的问题。

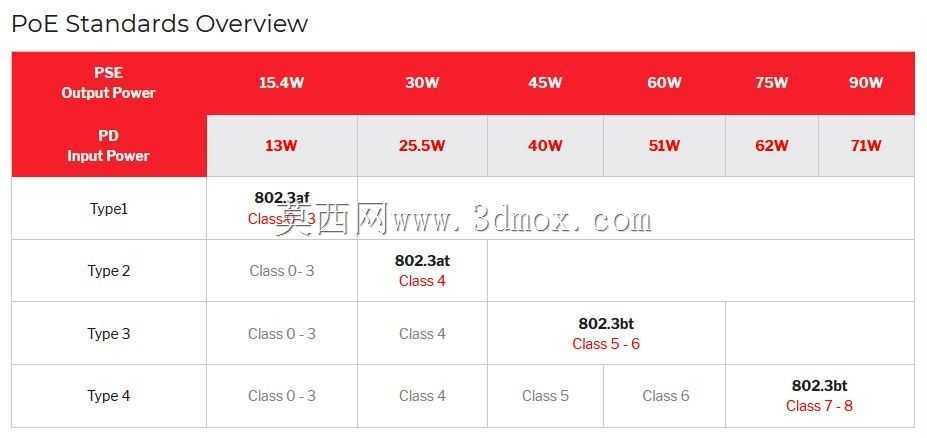

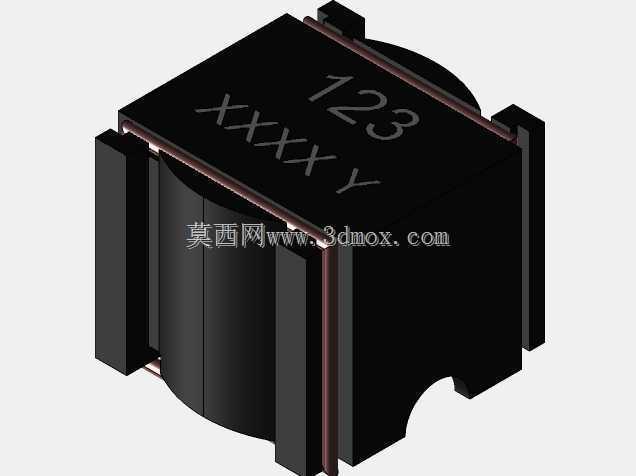

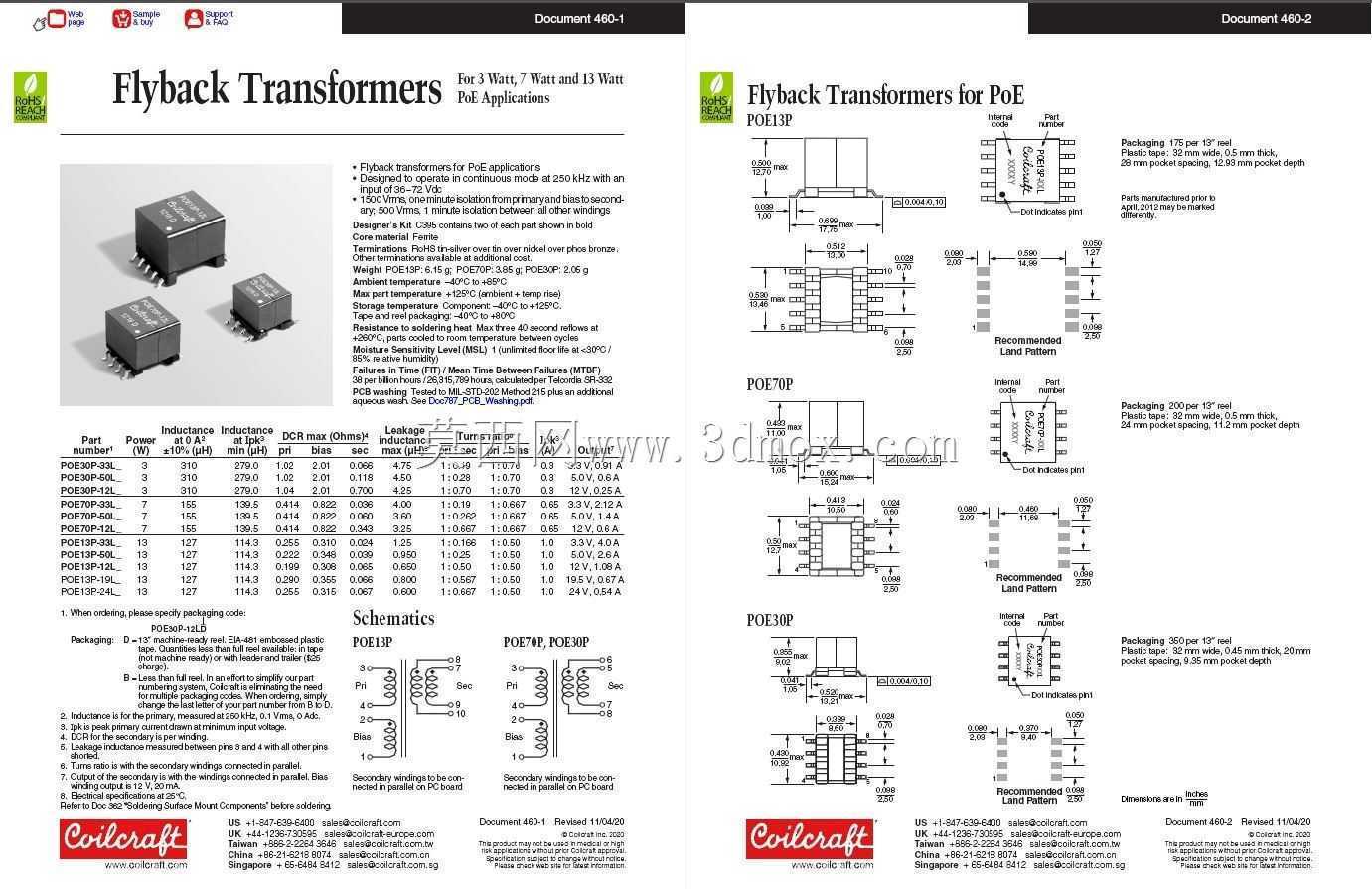

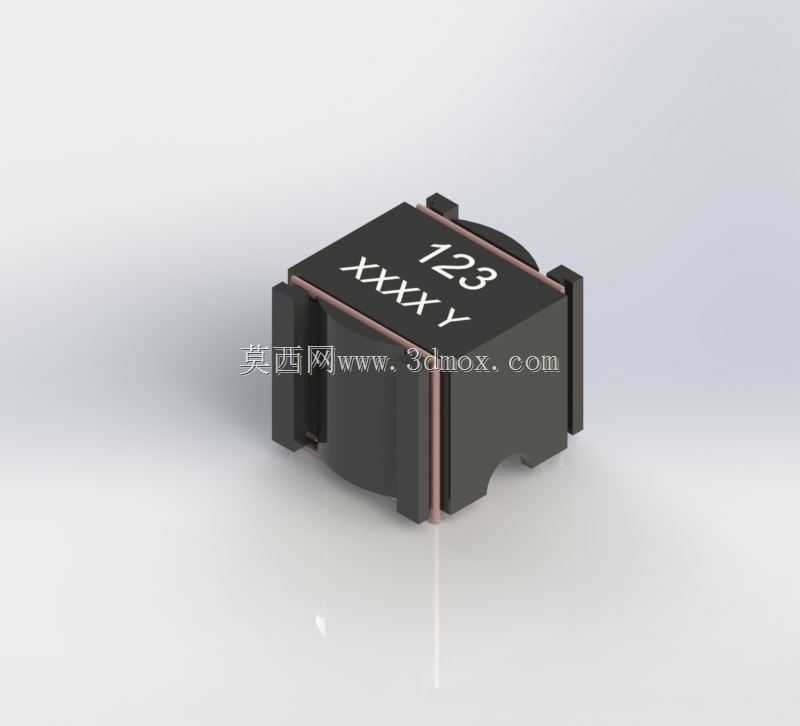

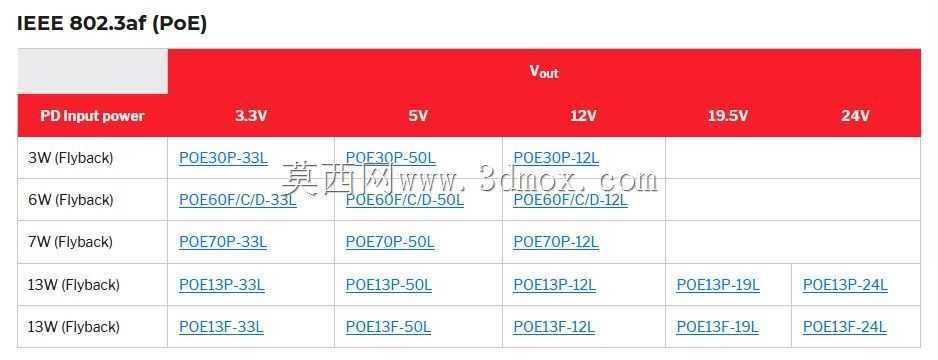

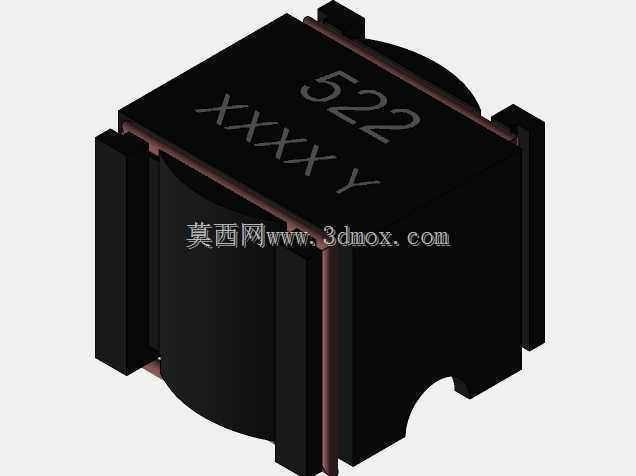

　　做这个三维模型的时候，首先要还原的就是实际器件的安装边界，这类表贴型变压器采用SMD贴片封装，两侧的焊盘引脚位置公差控制在±0.1mm以内，刚好匹配常规PCB板的贴片焊盘设计，不会出现贴装偏移的问题。整体外形是带圆角的方块结构，顶部的丝印标识区域做了微凹处理，方便生产环节做激光打标或者丝印标识，不会因为贴装后的摩擦导致标识磨损。磁芯部分采用的是屏蔽式结构，外围的磁环把线圈完全包裹在内，能减少自身的电磁辐射，避免对周边的高速信号走线产生干扰，这一点在高密度布线的小型网络设备里尤其重要，之前做一款迷你AP的时候就遇到过非屏蔽变压器干扰2.4G射频信号的问题，换了屏蔽结构的变压器之后问题直接解决。

　　设计建模的时候，线圈部分的绕线结构是按照实际生产的绕线工艺还原的，初级和次级绕组之间的绝缘距离满足安规要求，爬电距离和电气间隙都符合低压供电设备的安规标准，不需要额外做绝缘隔离处理就能直接过安规测试。引脚的共面度控制在0.08mm以内，保证回流焊的时候每个引脚都能充分上锡，不会出现虚焊、连焊的问题。器件的高度控制在低矮区间，适合用在薄型外壳的设备里，不会因为器件高度过高导致外壳合模出现顶壳的问题，之前做薄型面板AP的时候，对器件高度的要求卡到0.1mm级，这类低矮型的PoE变压器刚好能满足厚度限制。

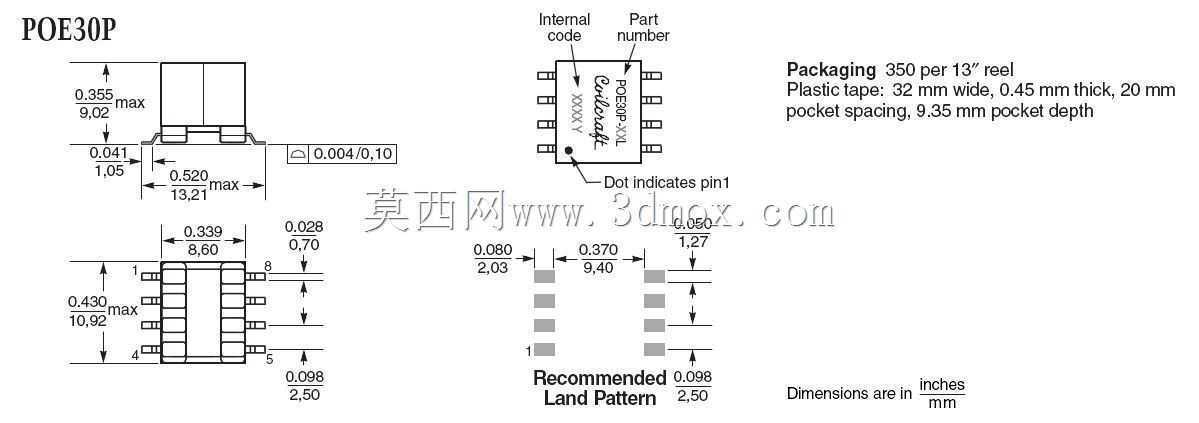

　　从安装适配的角度说，这个模型预留的周边禁布区参考了器件手册的要求，变压器本体周边1mm范围内不允许布置超过本体高度的元器件，也不允许走高速差分信号线，避免磁干扰影响信号质量。焊盘的尺寸设计按照IPC-SM-782标准的表贴器件焊盘规范来做，长度和宽度都比引脚尺寸大0.2mm左右，保证焊锡的浸润效果，同时避免焊锡过多导致引脚桥接。另外模型里还原了磁芯和线圈之间的固定胶层结构，这部分在实际生产里是用来固定绕线和磁芯的，防止设备在运输或者使用过程中因为震动出现线圈移位、磁芯松动的问题，保证器件的电气性能稳定。

　　实际选型的时候，这类3瓦的PoE变压器不需要额外的散热结构，本身的损耗控制在很低的水平，满负载工作下的温升不超过20K，即使在密闭的塑料外壳里也不会出现过热的问题，适合用在无风扇的密闭型工业设备里，能适应-40℃到85℃的工业级工作温度范围，在户外小型监测节点这类环境比较恶劣的场景下也能稳定工作。建模的时候把这些结构细节都还原到位，结构工程师在做PCB布局、外壳结构设计的时候，就能直接调用模型做干涉检查，不需要再手动测量器件尺寸，能减少很多反复打样调整的工作量，之前有几次因为供应商提供的尺寸图和实际器件有偏差，导致打样后外壳和器件干涉，耽误了快两周的项目进度，有精准的三维模型就能提前规避这类问题。
