Mark5无人机机臂防护支撑框架结构

　　在FPV穿越机的实际飞行场景中，机臂部位是炸机、碰撞时最易受损的核心区域，尤其是Mark5这类五寸机型，飞行速度快、机动动作幅度大，高速飞行中一旦碰到障碍物、或是降落时姿态失控，机臂上的电机、电调以及碳纤臂板很容易出现断裂、形变，直接导致整机报废。这款机臂防护框架，就是针对五寸穿越机的机臂防护需求设计的外置承力结构，安装在机臂与机身主体的连接位置，同时向外延伸覆盖机臂靠近电机座的根部区域，在碰撞发生时率先承接冲击力，通过自身的结构形变吸收碰撞能量，避免冲击力直接传递到碳纤机臂和核心电子部件上。

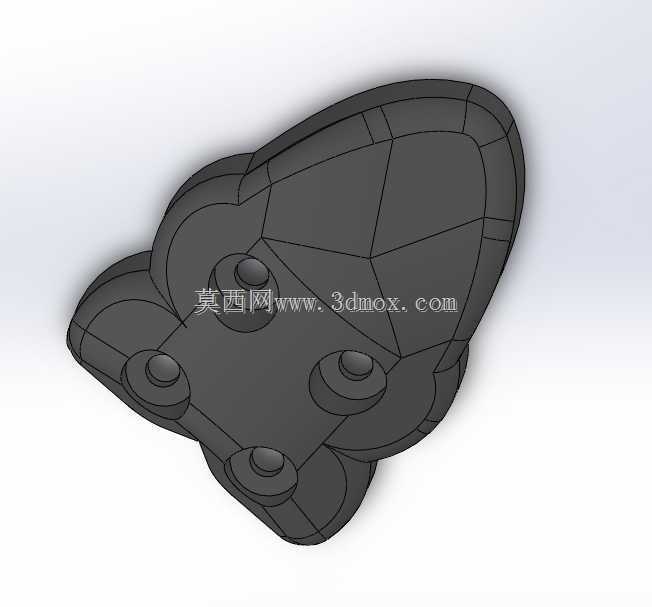

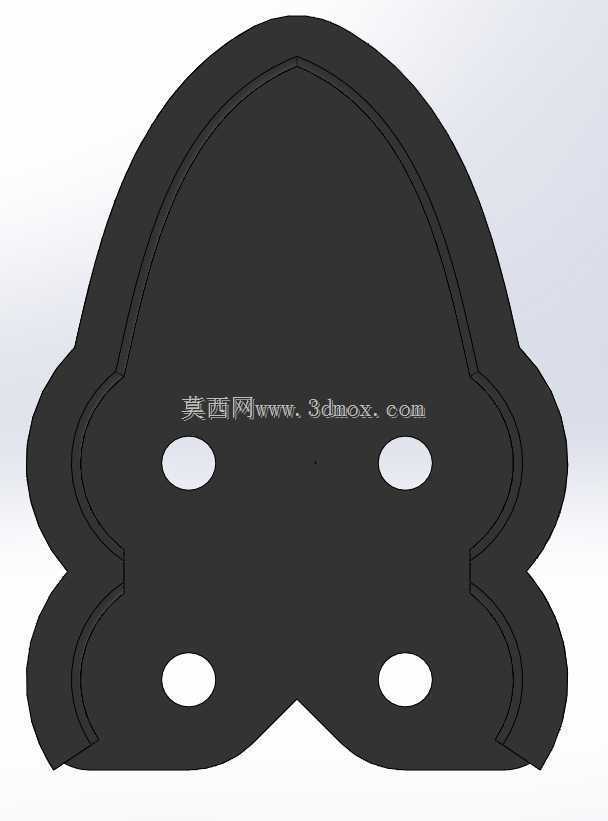

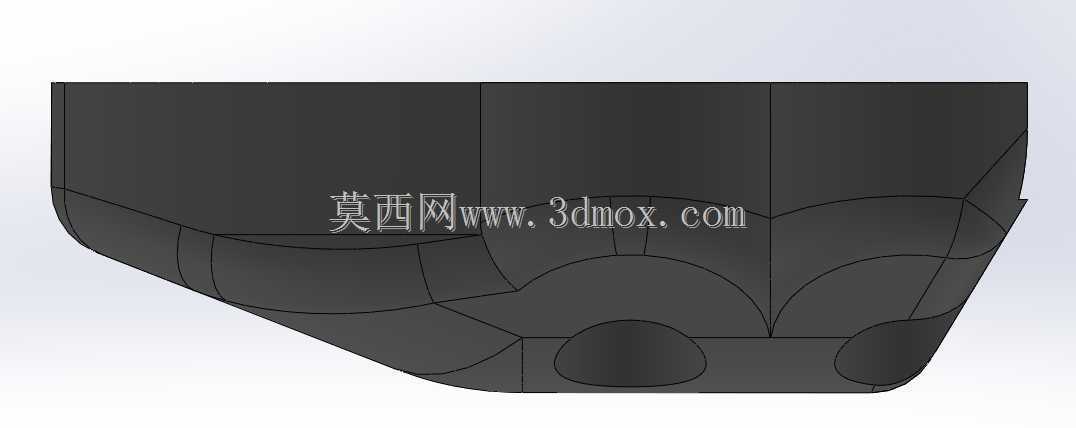

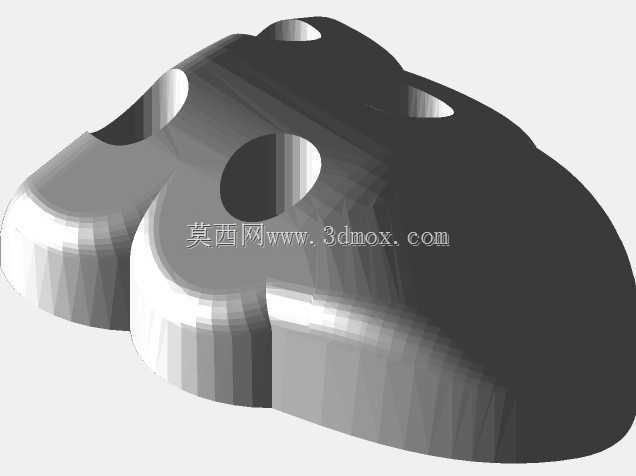

　　从结构设计来看，整个框架采用一体化的曲面轮廓造型，没有多余的突出棱角，整体外轮廓完全贴合五寸机臂的安装弧度，不会额外增加过多的飞行风阻。框架上预留了四个同轴的安装孔位，孔位位置与标准五寸机臂的安装孔距完全匹配，不需要对原有碳纤机架进行二次打孔修改，直接通过螺丝就能将防护框架固定在机臂上下板之间，安装后不会出现移位、松动的问题，也不会干涉机臂上电机线、电调线的走线空间。框架的边缘做了均匀的壁厚过渡，靠近安装孔的位置做了局部加厚处理，提升螺丝锁附后的结构强度，避免安装时出现柱体断裂的问题；框架外侧的碰撞接触区域则采用了相对均匀的壁厚设计，在保证足够抗冲击强度的同时，尽可能控制零件自身重量，不会给整机带来过多的负载，影响飞行续航和机动性能。

　　实际使用中，这款防护框架除了应对正面碰撞的冲击力，还能在侧翻、擦地降落的时候，对机臂侧面形成有效防护，避免碳纤臂板直接和地面、硬质障碍物摩擦出现分层、开裂。框架的曲面造型经过多次飞行姿态的风阻优化，各个弧面的过渡都顺着飞行时的气流方向设计，高速飞行时不会产生多余的紊流影响飞行稳定性。安装边界上，框架的内凹轮廓完全避让开机臂上的电调安装位、电机座的安装空间，固定后框架最外侧的边缘不会超出螺旋桨的旋转半径，不会出现打桨的问题；框架和机身中心板的连接位置也预留了足够的间隙，不会干涉机身内部的飞控、图传等电子元件的安装和布线。

　　从结构设计的工程逻辑来看，这类防护零件不需要过高的表面精度，重点在于抗冲击韧性和尺寸匹配度，建模过程中优先保证安装孔位的同轴度和孔距公差，避免出现安装不上、锁附后错位的问题；曲面部分的建模采用多段曲率连续的过渡，减少应力集中的尖角位置，让碰撞时的冲击力能够顺着曲面均匀分散到整个框架结构上，而不是集中在某一个点位出现瞬间断裂。对于结构设计从业者来说，这类无人机防护零件的设计核心，是在防护性能、重量、风阻三个核心要素之间找到平衡，不能为了提升防护强度一味增加壁厚和体积，导致整机重量超标、风阻过大，影响无人机本身的飞行性能；也不能为了轻量化过度削减壁厚，导致碰撞时起不到应有的防护作用。这款框架的壁厚取值、孔位位置、外轮廓尺寸，都是经过多轮实际炸机测试调整后的结果，既能够满足日常飞行中的碰撞防护需求，也不会对飞行性能造成明显的负面影响，适配市面上绝大多数标准规格的五寸Mark5系列穿越机机架，不需要做额外的修改就能直接安装使用。
