六旋翼多用途无人飞行器机架结构设计

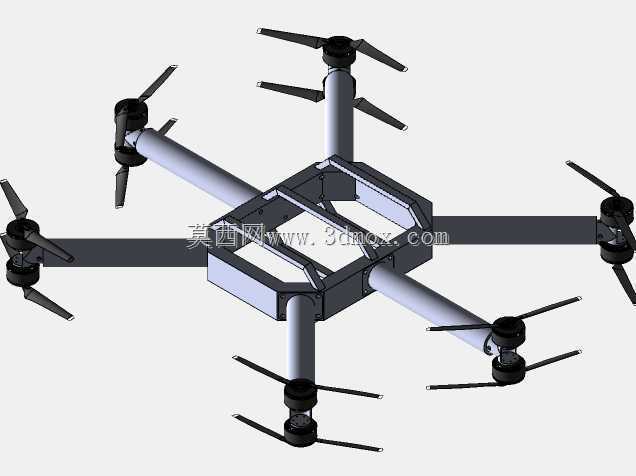

　　这套六旋翼无人飞行器的机架结构，在前期方案阶段就锚定了中小载荷作业场景的实际需求，没有盲目追求大尺寸冗余设计，也没有为了极致减重牺牲结构刚性。整体采用中心承载盘加六根对称机臂的布局，中心盘为上下两层分体式框架结构，中间预留的空腔可以直接叠放飞控板、电源管理模块、GPS定位组件以及任务载荷挂载位，所有安装孔位都按照通用飞控硬件的标准孔距做了预留，不需要后期二次打孔改孔，能直接适配市面上主流的开源及商用飞控硬件。机臂采用等长对称分布设计，相邻机臂夹角为60度，这种布局相比四旋翼结构，单轴失效后的容错能力更强，就算飞行过程中任意一个电机停转，剩下五个旋翼也能通过动力分配调整维持姿态迫降，大幅提升作业过程中的安全性，尤其适合在人员密集区域上方、复杂地形上空执行任务的场景。

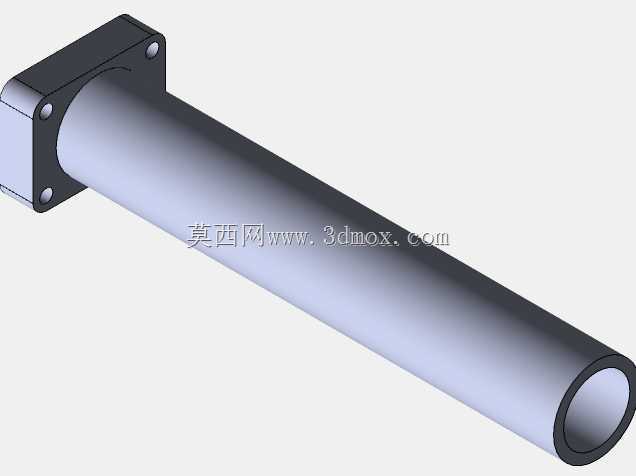

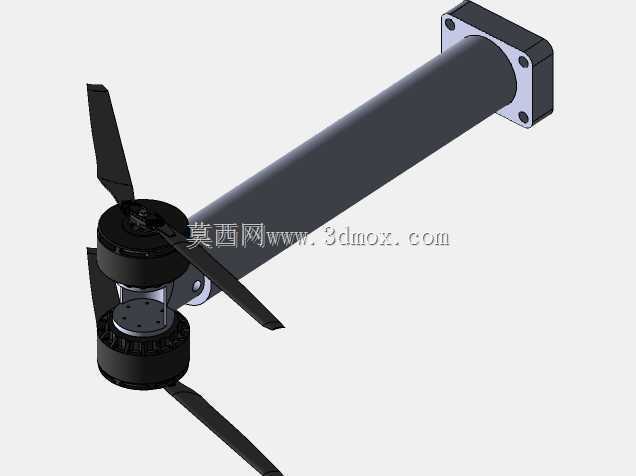

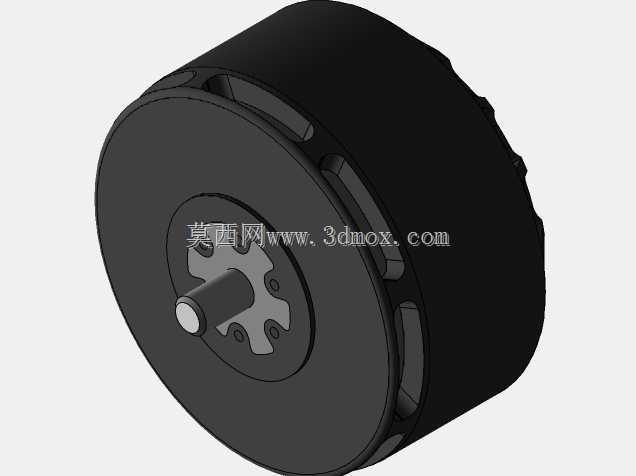

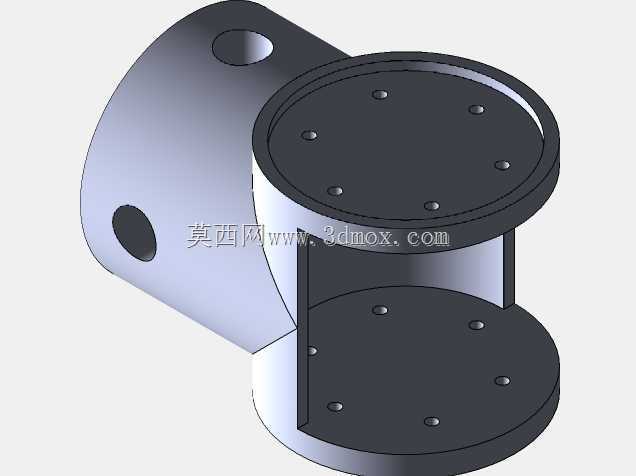

　　从实际用途来看，这套机架可以适配航拍测绘、电力线路巡检、农林小面积植保、应急物资投送等多种场景，中心盘底部预留的通用挂载接口，能快拆更换相机云台、药箱喷洒组件、抛投器等不同任务模块，不需要改动主体结构。设计过程中针对机臂的受力特性做了针对性优化，机臂与中心盘的连接位置做了加厚凸台结构，避免飞行过程中机臂产生谐振，每根机臂末端的电机安装座都预留了标准电机孔位，适配常见的22、28系列外转子无刷电机，安装座下方还预留了电调的固定位，能把电调直接内嵌在机臂末端，减少布线长度，降低线路干扰的概率。

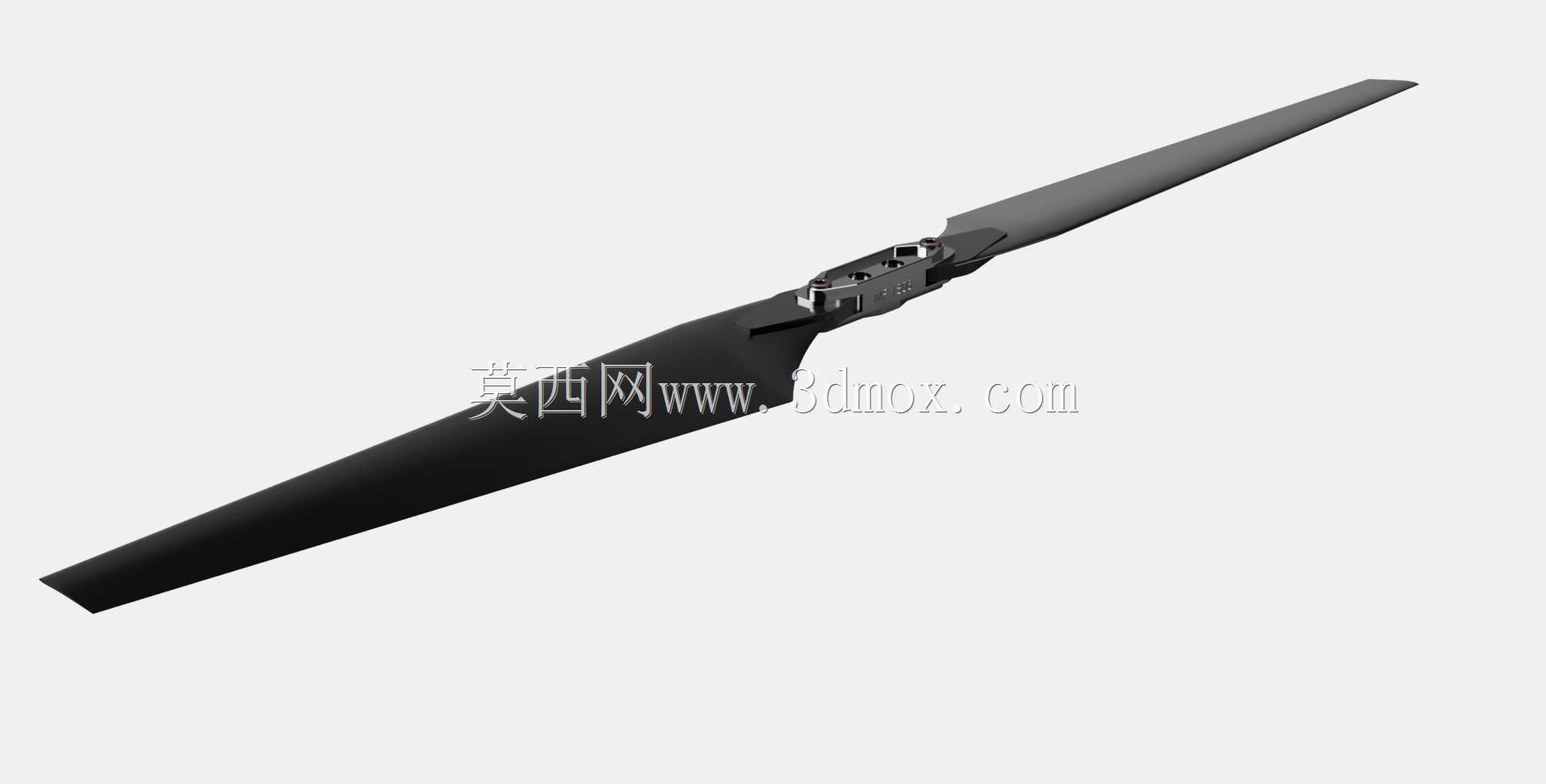

　　外形尺寸方面，机臂完全展开后相邻电机轴的中心距控制在合理范围，搭配12到14寸螺旋桨使用时，桨尖之间不会产生干涉，折叠状态下（如果选配折叠机臂结构）整体尺寸可以缩小一半，方便放进常规的设备收纳箱运输。安装边界上，中心盘上层的设备安装区平面度控制在0.2mm以内，保证飞控等敏感传感器的安装基准平整，不会因为安装面倾斜导致姿态解算误差；所有机臂的安装定位面都做了同轴度校验，保证六个电机的转轴都垂直于中心盘基准平面，避免出现动力倾斜导致的飞行姿态偏移、续航时间缩短的问题。

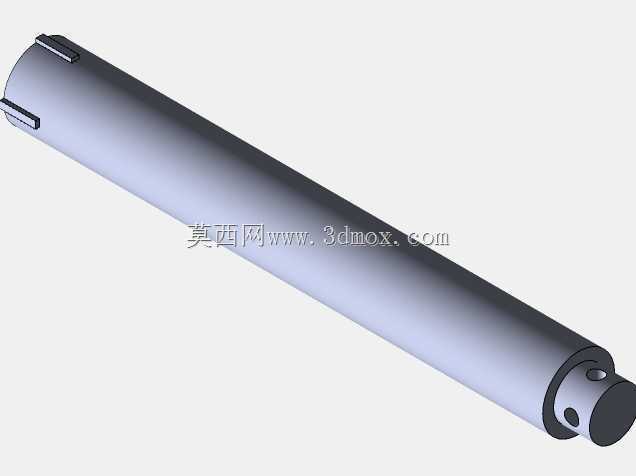

　　结构细节上，中心盘的边角都做了圆弧过渡处理，既减少飞行过程中的风阻，也能避免组装维护时尖锐边角划伤操作人员；机臂采用中空结构设计，既可以降低整体自重，也能让电机线、电调线从机臂内部穿过，避免线路外露在飞行过程中被气流吹动产生晃动，或者被树枝等障碍物剐蹭断裂。起落架部分虽然在当前视图中没有完全展示，但中心盘底部预留的起落架安装孔位，能适配常见的高脚架、减震起落架，保证挂载任务设备时不会和地面产生磕碰。

　　在结构刚性校核阶段，针对机臂的抗弯、抗扭性能做了模拟验证，在单电机最大拉力工况下，机臂末端的形变量控制在1mm以内，不会因为大拉力下机臂形变导致螺旋桨平面倾斜，影响飞行稳定性。整套结构的连接点都采用快拆式设计，机臂和中心盘之间通过卡扣加锁紧螺丝固定，外场作业时如果机臂受损，可以快速更换备件，不需要拆解整个中心盘的设备，大幅缩短外场维护时间。布线通道的设计也做了优化，中心盘侧面预留了统一的走线口，所有从机臂穿过来的线路都可以通过走线口规整到中心盘内部，避免线路杂乱影响设备安装，也减少了线路对气流的干扰。

　　针对不同作业场景的适配性，这套机架的机臂长度可以根据需求做小幅调整，如果需要更大的载荷能力，可以更换更长的机臂搭配更大尺寸的螺旋桨，提升单轴拉力；如果需要更好的机动性、更小的飞行尺寸，可以更换短机臂搭配小尺寸螺旋桨，满足狭小空间内的飞行作业需求。中心盘的上下层框架之间预留了足够的减震空间，可以安装飞控减震球、电池减震垫，过滤飞行过程中电机产生的高频振动，避免振动传递到飞控或者任务载荷上，影响传感器精度和航拍画面的清晰度。
