无人机内置电池箱适配安装盒盖结构

　　在多旋翼、垂直起降固定翼这类民用工业级无人机的动力系统布局中，电池仓的结构适配性直接影响整机的重心分布、电池拆装效率以及飞行过程中的结构可靠性，这款电池盒盖正是针对无人机内置电池箱的安装限位需求设计的配套结构件。从实际装机场景来看，这类盒盖主要适配安装在无人机机身中部的电池舱段，作用是承托并限位软包或硬壳动力电池组，避免飞行过程中姿态变化、气流振动带来的电池移位问题，同时通过自身的结构加强设计，分散电池重量对机身蒙皮或承力框架的局部压力。

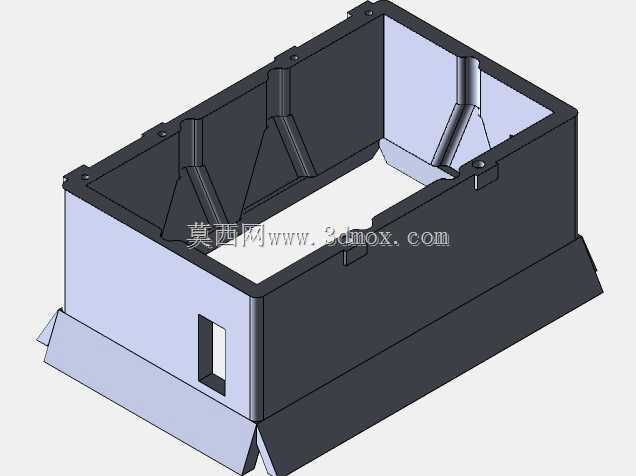

　　从结构设计逻辑来看，这款盒盖采用了带围边的敞口槽型结构，底部为平整承托面，四周设置的围边高度刚好匹配常用动力电池组的厚度边界，围边内侧布置的多道三角加强筋，并非随意设置的冗余结构：一方面是为了提升薄壁壳体的抗形变能力，毕竟无人机结构件对重量控制要求极高，壳体壁厚通常控制在1.2-1.8mm区间，不加筋的话在电池挤压、起降冲击下很容易出现翘曲变形；另一方面这些加强筋的位置刚好对应电池组的侧边间隙，能够起到横向限位的作用，不需要额外增加泡棉胶或绑带结构就能限制电池在舱内的横向窜动。盒盖侧壁开设的矩形缺口，是对应电池出线端的走线位，避免动力线束被盒盖挤压造成绝缘层破损，同时也能作为拆装时的手指抠取位，提升地面维护时的电池拆装效率。盒盖底部向外延伸的斜向翻边结构，是和机身承力框架贴合的安装面，翻边上预留的安装孔位对应机身框架上的预装螺柱，安装时不需要额外设计转接支架，直接通过螺丝就能将盒盖固定在机身指定位置，安装边界完全匹配常规中小型工业无人机的电池舱内部尺寸，不会和机身内部的电调、飞控安装位产生干涉。

　　在实际功能实现上，这款盒盖并没有采用全封闭的盖体结构，而是采用半包围的承托式设计，一方面是为了尽可能降低结构件自重，毕竟无人机的每克重量都会影响续航时间，半包围结构相比全封闭盒体能够减少近30%的材料用量；另一方面敞口结构能够给电池留出足够的散热空间，大倍率放电时电池产生的热量可以直接通过敞口区域流通到机身散热通道内，避免密闭空间内热量堆积带来的电池性能衰减问题。设计过程中针对安装边界做了多轮适配调整：围边的高度经过反复校核，既保证电池放入后不会高出围边导致上盖装配干涉，又不会因为围边过高遮挡电池的电量指示灯，方便地面人员快速检查电池状态；内侧加强筋的倒角全部做了R1.5以上的圆角处理，避免尖锐棱角在电池拆装过程中刮破电池外皮造成短路风险；底部安装面的平面度公差控制在0.2mm以内，保证安装后和机身框架完全贴合，不会出现局部悬空导致的振动异响问题。

　　从行业应用的实际反馈来看，这类结构件在测绘、巡检类中小型无人机上的适配性很强，不需要针对不同容量的电池组重新开模，只要电池组的外轮廓尺寸在盒盖的围边边界范围内，都可以通过调整内部缓冲泡棉的厚度实现适配，能够有效降低无人机厂商的配件开模成本。同时这种带加强筋的薄壁结构设计，也符合无人机结构件“轻量化、高刚性”的设计原则，在保证结构强度满足起降冲击、飞行振动要求的前提下，尽可能压缩了结构件的自重占比，不会给整机的载重能力带来额外负担。
