往复式动力传动用发动机十字头结构

　　在往复式动力机械的传动链路里，十字头是衔接侧向往复活塞杆与曲轴连杆的核心中间构件，主要应用在大中型柴油机、蒸汽往复泵、活塞式压缩机这类需要把活塞直线往复运动转化为曲轴旋转运动的设备中，它的存在直接解决了活塞杆受侧向力偏磨的问题——如果没有十字头做力的分解与导向，活塞杆在连杆摆动带来的侧向分力作用下，会和密封填料、缸套内壁产生不均匀磨损，大幅缩短密封件与缸体的使用寿命，严重时甚至会出现活塞杆弯曲、活塞偏缸拉缸的故障。

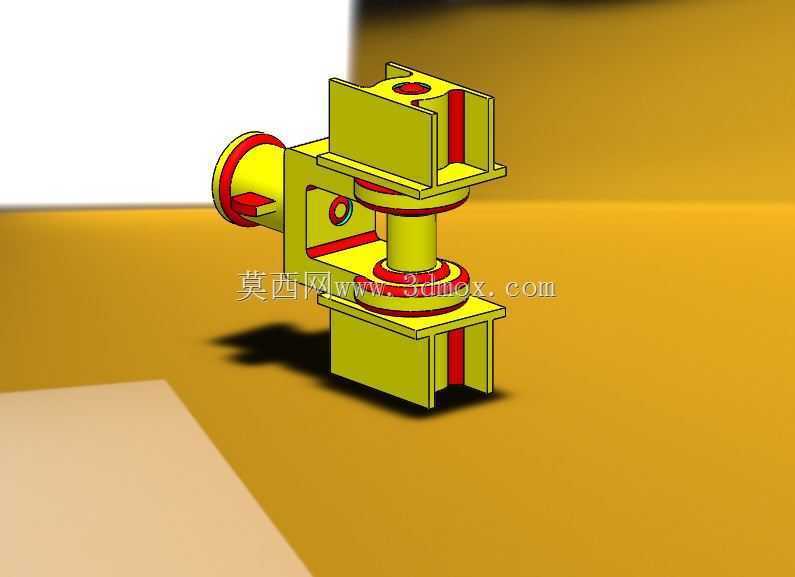

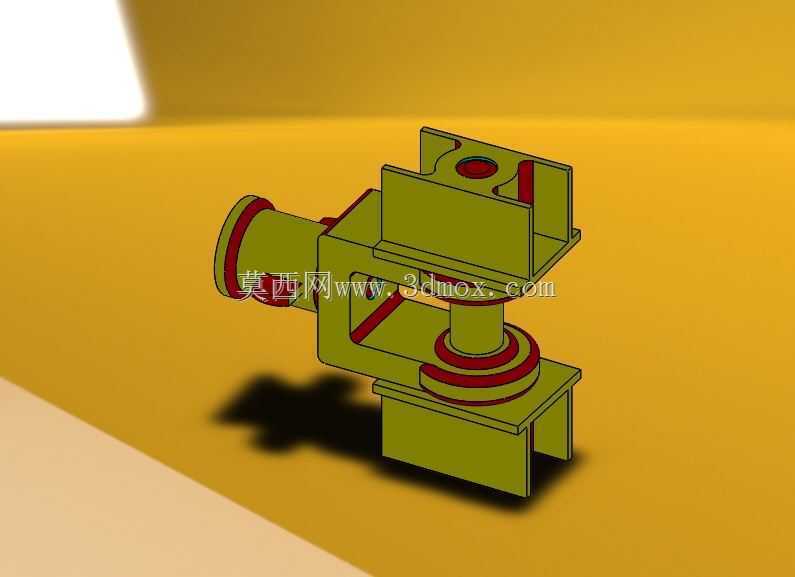

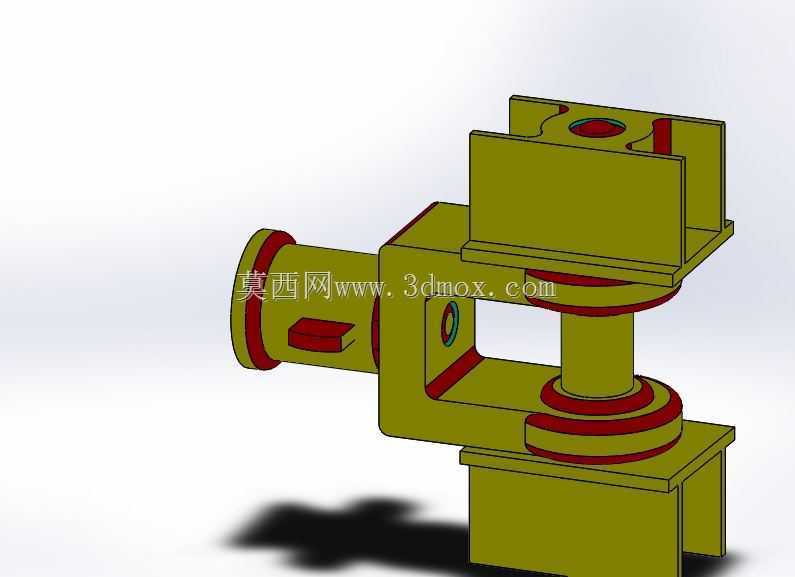

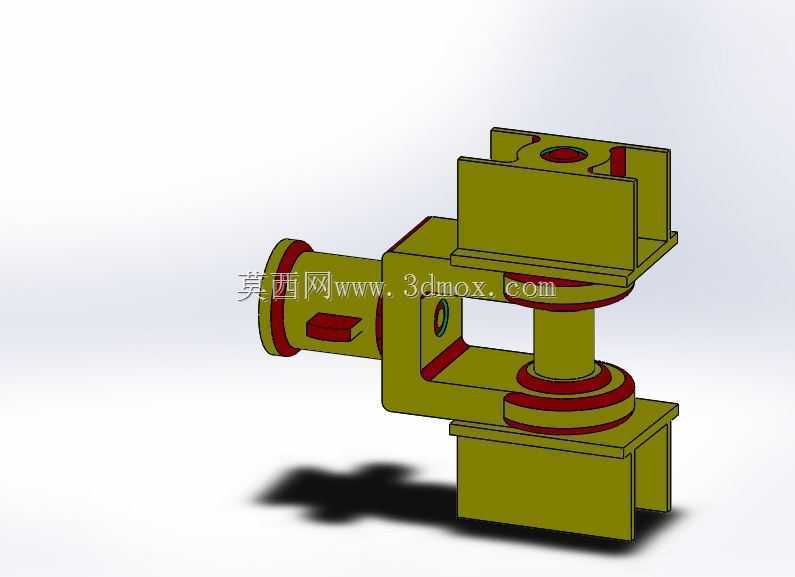

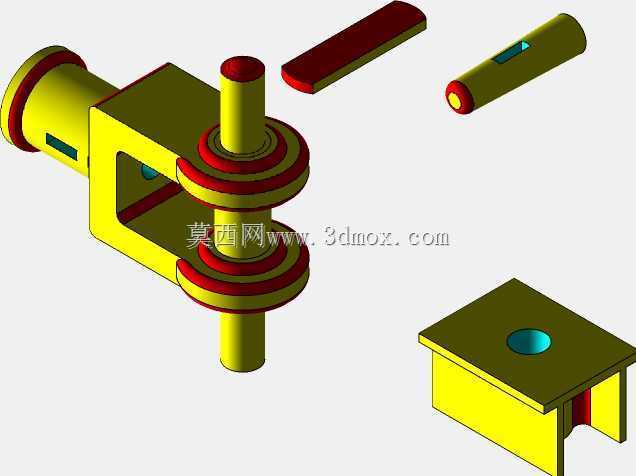

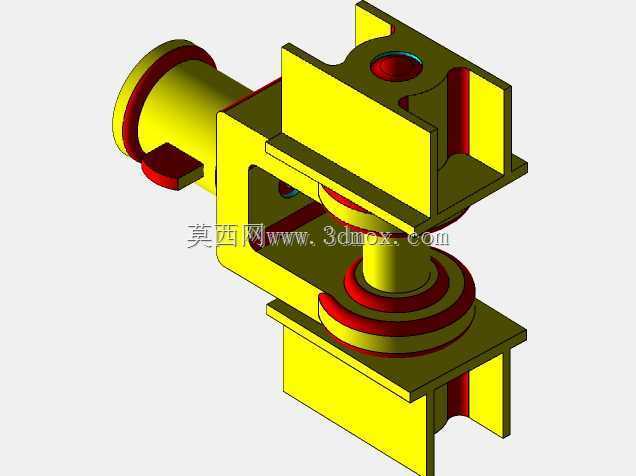

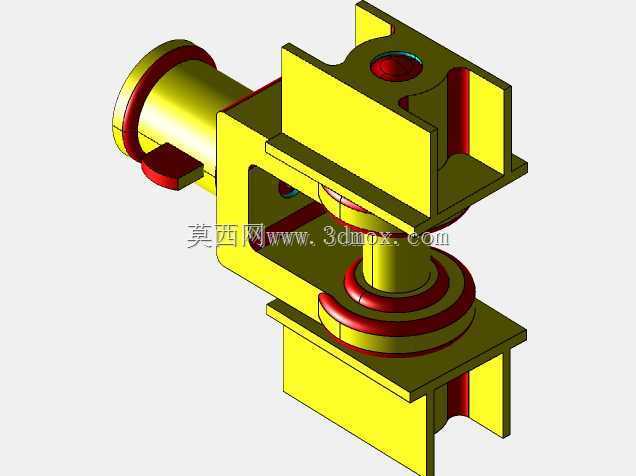

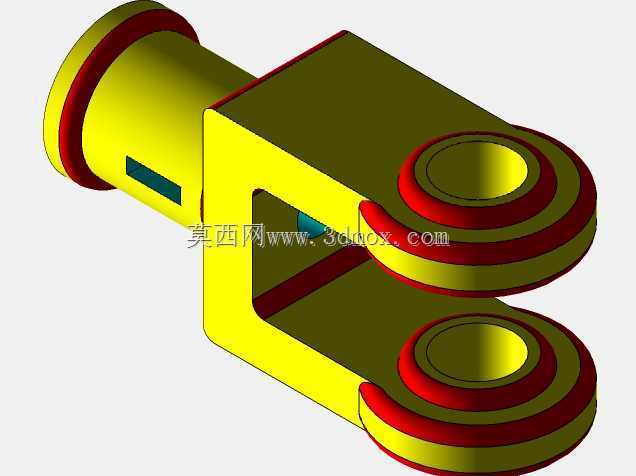

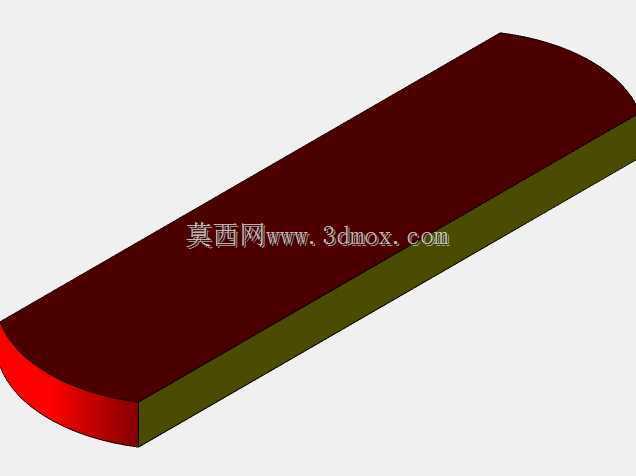

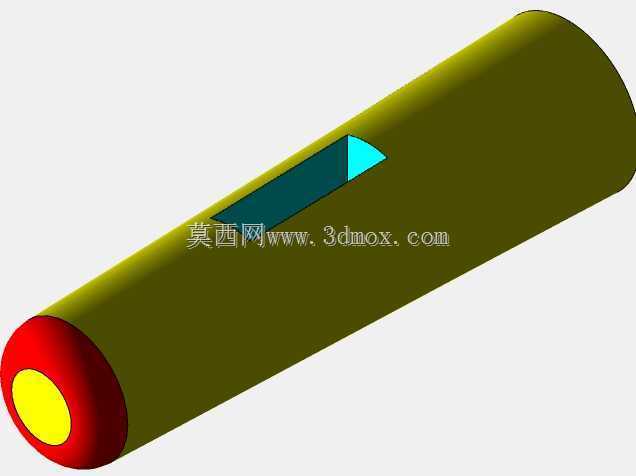

　　从结构功能上看，这个十字头采用上下对称的滑履式导向结构，上下两个带加强筋的箱型滑履分别卡入机身的十字头滑道内，滑履的导向面和滑道内壁保持规定的配合间隙，工作时沿着滑道做纯直线往复运动，完全抵消连杆摆动带来的侧向力，只把沿气缸轴线方向的推力传递给活塞杆。左侧带法兰的接口是活塞杆连接端，采用止口定位加紧固件锁紧的结构，保证活塞杆和十字头本体的同轴度，避免传动过程中出现偏心振动；中间的柱体是十字头销的安装基座，销孔内可以压装耐磨衬套，十字头销穿过连杆小头的轴承孔，把连杆的摆动动作和十字头的直线动作衔接起来，销孔位置做了加厚处理，同时周边设置了环形的润滑油槽结构，工作时压力润滑油可以通过油道进入销孔配合面，形成稳定的油膜，减少销和衬套的磨损。

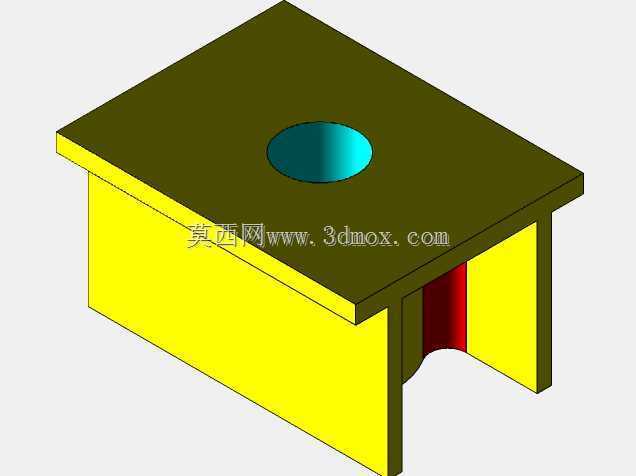

　　设计这类十字头结构的时候，首先要匹配对应机型的滑道跨距、活塞杆直径、连杆小头宽度这些安装边界参数：滑履的导向长度需要满足侧向力作用下的比压要求，一般导向长度和滑履直径的比值控制在1到1.5之间，比压过大会导致滑履面油膜破坏，出现干摩擦烧瓦的问题，比压过小则会让十字头整体尺寸过大，增加不必要的往复运动质量，反而增大曲轴的动平衡负荷。滑履部分采用箱型焊接式的结构设计，内部设置垂直方向的加强筋，既保证了导向面的刚性，避免受力时滑履变形导致导向面卡滞，又能尽可能降低构件自身重量，减少往复惯性力。上下滑履的导向面可以根据润滑需求加工出油楔槽，在往复运动时带动润滑油进入配合面，提升润滑效果；中间连接柱体和上下滑履的过渡位置做了大圆角过渡，避免应力集中，因为十字头工作时承受交变的冲击载荷，应力集中位置很容易在长期循环载荷下出现疲劳裂纹。

　　安装边界上，十字头的最大外轮廓尺寸要和机身滑道的内径留有足够的装配间隙，常温下的装配间隙一般控制在滑道直径的千分之0.8到千分之1.2之间，间隙过小会在设备热态运行时因为热膨胀出现卡滞，间隙过大则会导致十字头在滑道内出现横向敲击，产生异常振动和噪音。活塞杆连接法兰的螺栓孔位置度要严格控制，保证装配后活塞杆的轴线和十字头运动方向的同轴度误差不超过0.02mm每米，否则会导致活塞在缸套内偏磨。十字头销的安装孔要保证和十字头运动方向垂直，同时和连杆小头孔的同轴度符合公差要求，避免连杆工作时出现偏载，加速连杆轴承的磨损。滑履的导向面表面粗糙度需要达到Ra1.6以下，保证和滑道配合时的摩擦系数足够低，同时减少对滑道内壁的划伤。

　　实际工况中，十字头的受力是周期性变化的：在活塞做功行程时，十字头把活塞的推力通过十字头销传递给连杆，此时下滑履承受侧向力；在活塞回程的压缩行程时，上滑履承受侧向力，因此上下滑履的导向面都需要做等强度的耐磨处理，部分工况下还会在滑履表面浇注巴氏合金层，进一步提升耐磨性能和嵌藏性，避免润滑油里的杂质划伤滑道。十字头本体的油道设计要和机身的润滑油路对应，保证压力润滑油能顺利到达十字头销配合面、滑履导向面这些摩擦副位置，油路的进出口要设置防尘密封结构，避免杂质进入油路堵塞油孔。
