纹影成像实验装置结构设计

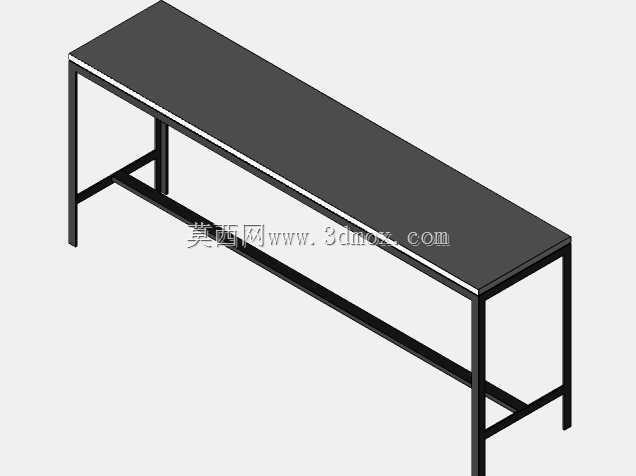

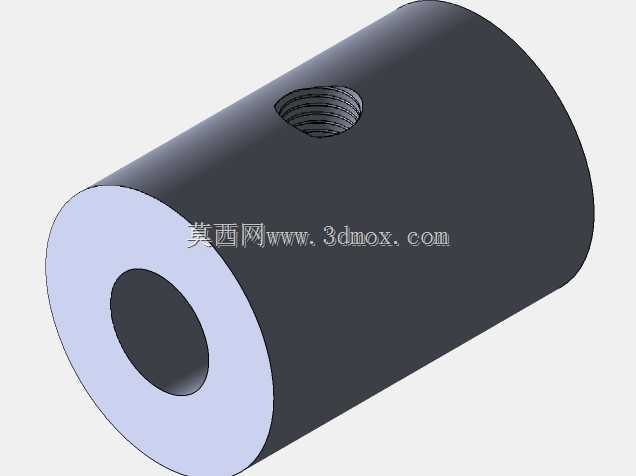

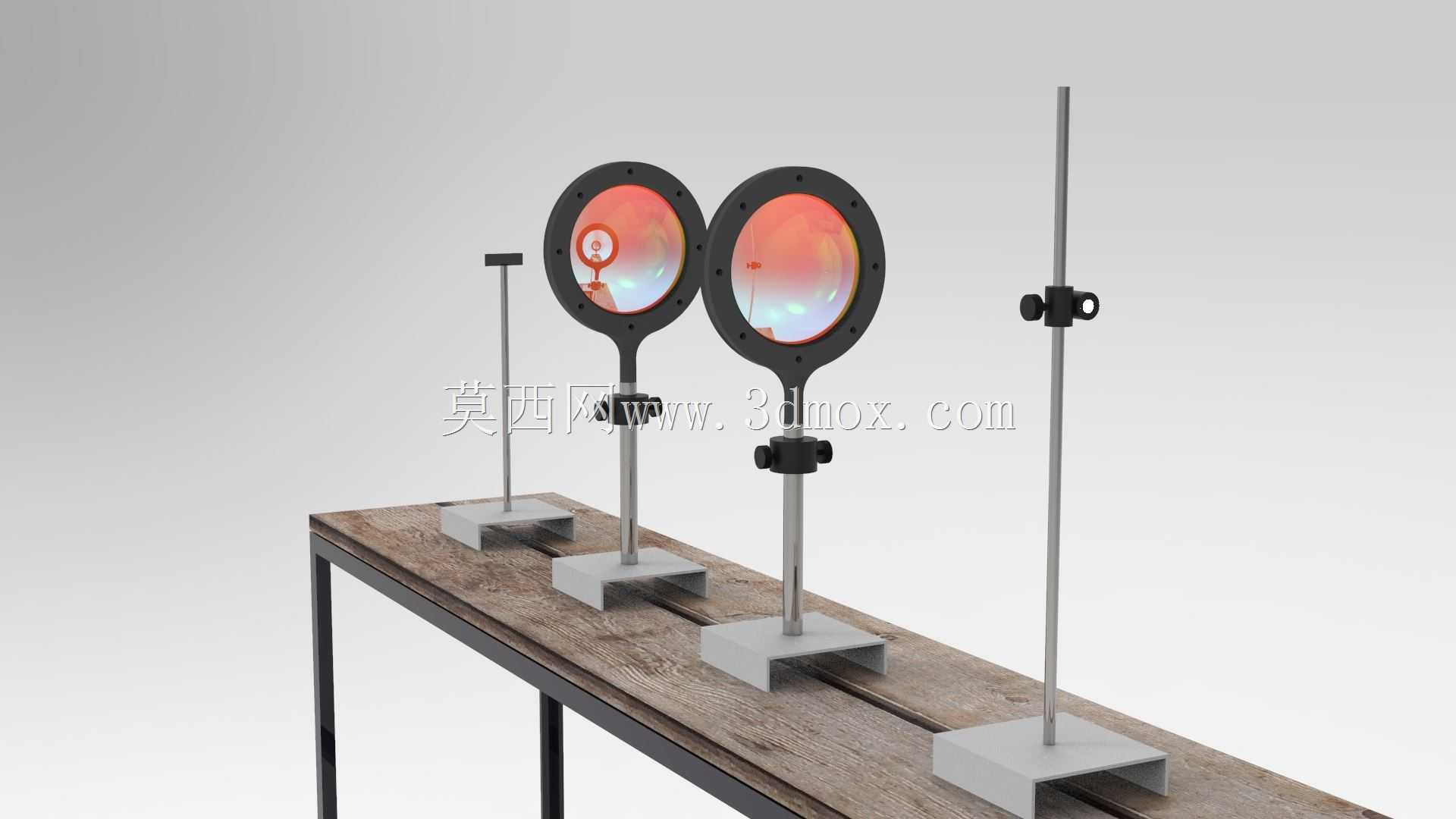

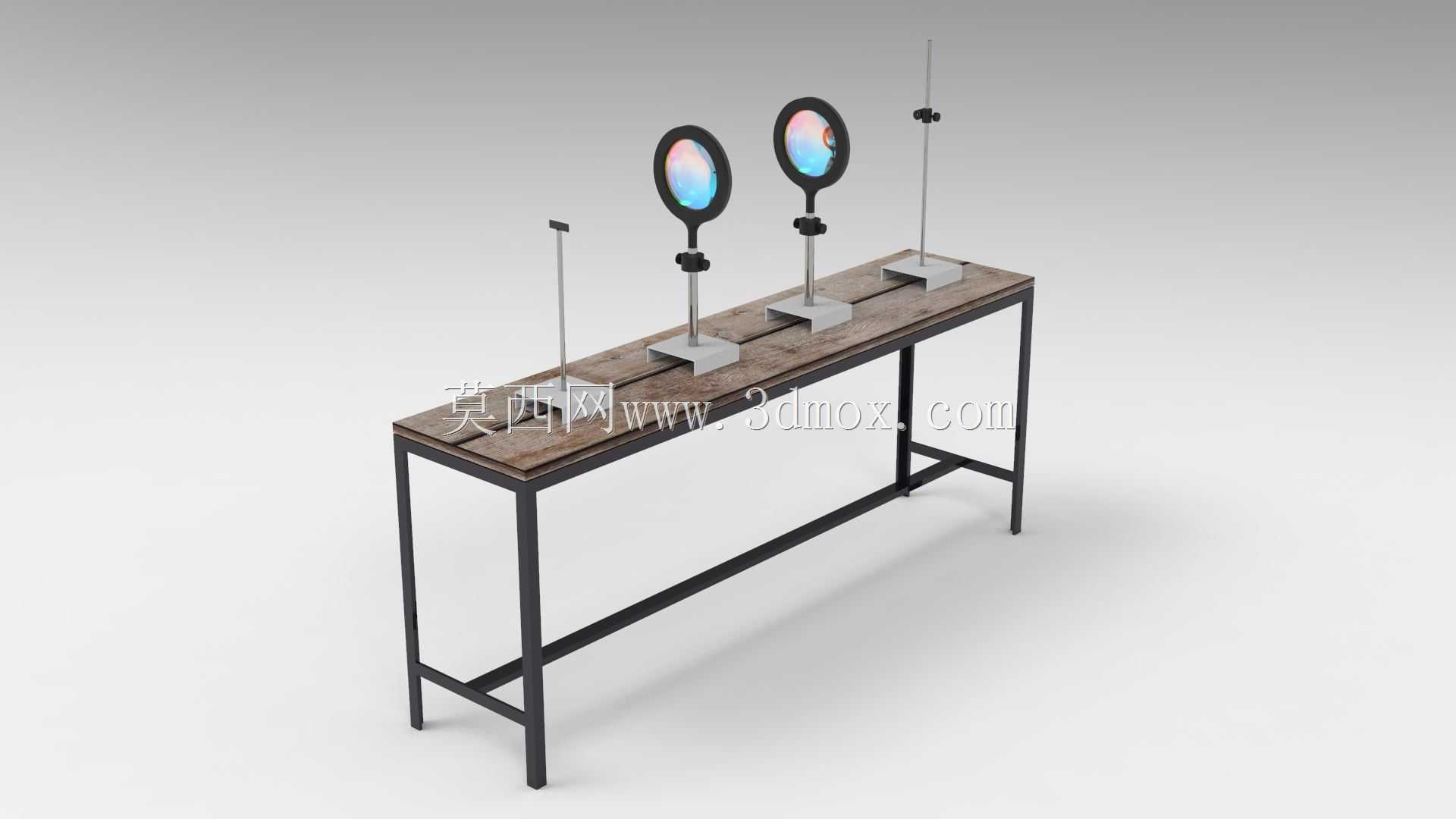

　　这套纹影成像实验装置，核心服务于透明介质折射率变化的可视化观测需求，在航空航天领域的流场测试环节应用极为广泛，日常也可用于高校流体力学、光学相关专业的实验教学场景。整套装置以落地式长桌台架作为承载基体，台架采用金属方管焊接成型，四条竖直支腿搭配底部横向连接方管形成稳定支撑框架，台面选用平整的木质复合板材，保证光学元件安装基准面的平面度误差控制在合理范围内，避免台面形变带来的光路偏移问题。台架整体长度适配常规实验室摆放空间，宽度预留足够的光路调整余量，高度符合站立操作的人机工程要求，无需额外配置垫高结构即可完成所有元件的调节操作。台面上沿长度方向依次布置多组光学调节支架，支架采用金属立杆搭配滑块锁紧结构，可实现竖直方向的高度无级调节，

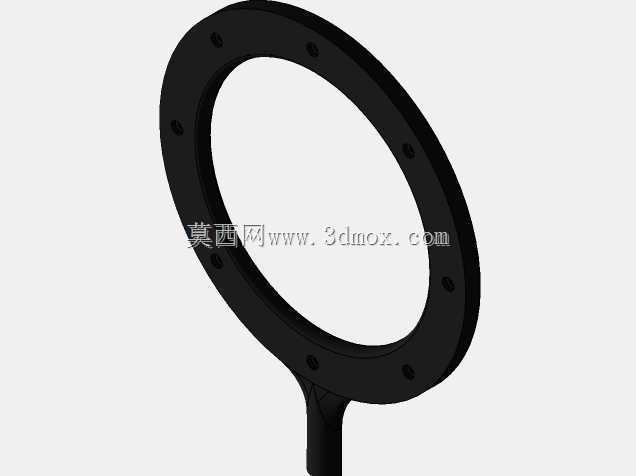

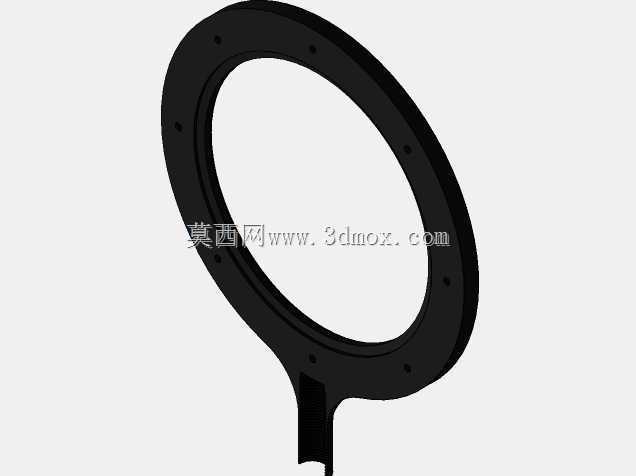

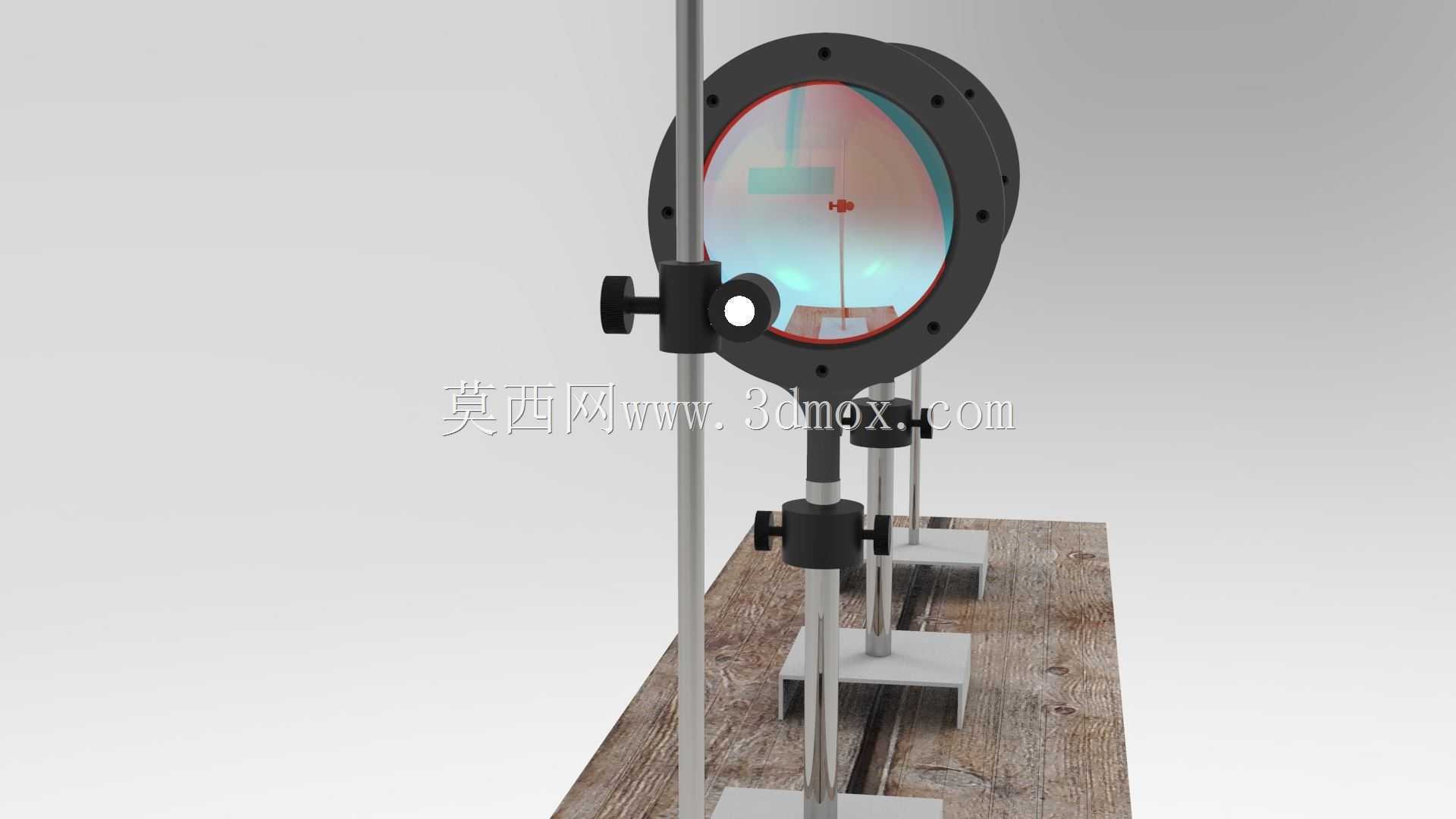

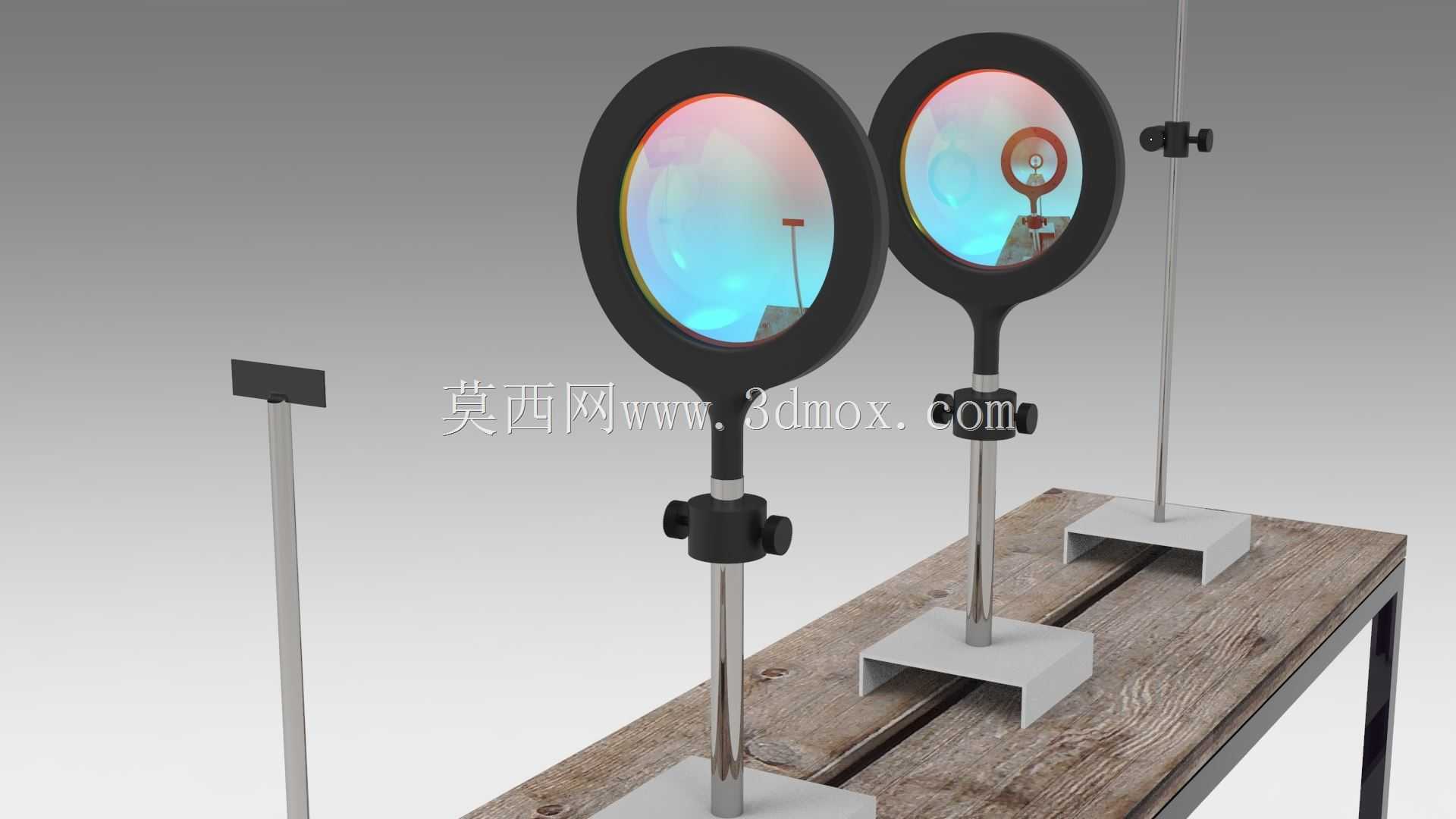

　　同时支架底座通过T型槽螺栓与台面预设的安装槽连接，能够沿台架长度方向自由调整位置，适配不同光路长度的实验需求。其中两组核心成像透镜组件安装在专用调节架上，调节架带有水平方向的微调旋钮，可实现透镜的俯仰、偏转角度微调，保证光路同轴度满足成像精度要求，透镜采用圆形光学镜片，边缘通过金属压圈固定在镜座内，避免镜片受外力产生形变影响成像质量。光路末端设置光源调节支架，可适配不同功率的点光源安装，支架的高度调节范围覆盖透镜中心高度上下150mm区间，能够满足不同光路结构的光源对位需求。整套装置的结构设计优先考虑光路调整的便捷性，所有运动调节部位均设置锁紧机构，调整到位后可快速锁止，避免实验过程中受外界振动影响出现元件移位。在实际使用过程中，

　　该装置可清晰捕捉到加热物体周围的热对流气流、高速运动物体周边的激波结构、气体喷射过程中的密度分层等肉眼无法直接观测的流动现象，为流场特性分析提供直观的图像依据。设计过程中针对光学元件的安装精度做了专项优化，所有支架的安装基准面均经过铣削加工，保证立杆与台面的垂直度误差小于0.1度，避免因支架倾斜导致的光路偏折。台架底部的横向支撑结构除了提升整体刚性外，还可作为附属设备的安装位，比如高速相机、数据采集模块等配套装置均可固定在底部横梁上，减少台面占用空间。整套装置的安装边界清晰，不需要额外的地基固定，放置在水平地面上即可满足使用稳定性要求，移动时可通过底部加装的脚轮实现短距离转运，适配不同实验室的场地调整需求。在结构细节上，

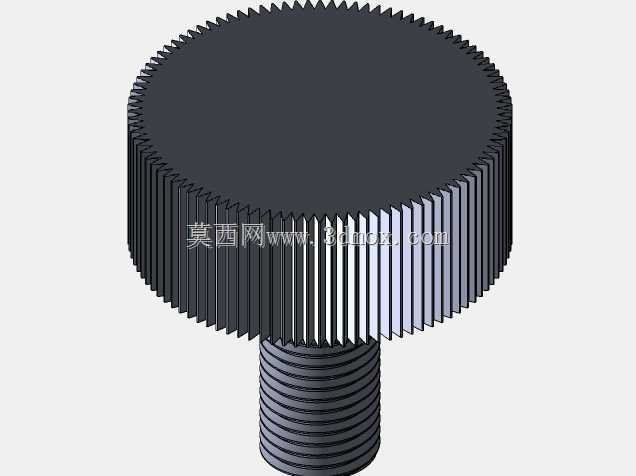

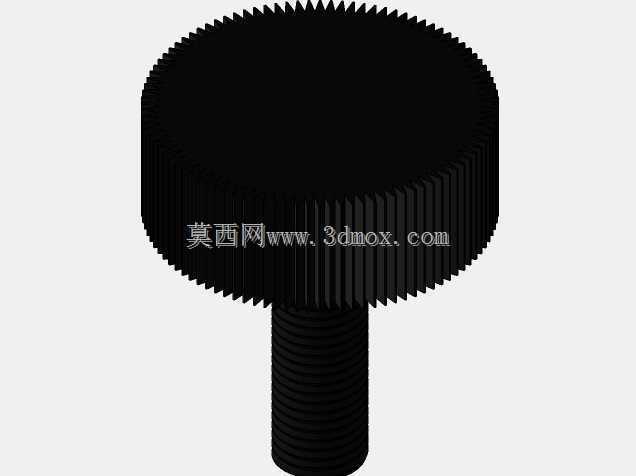

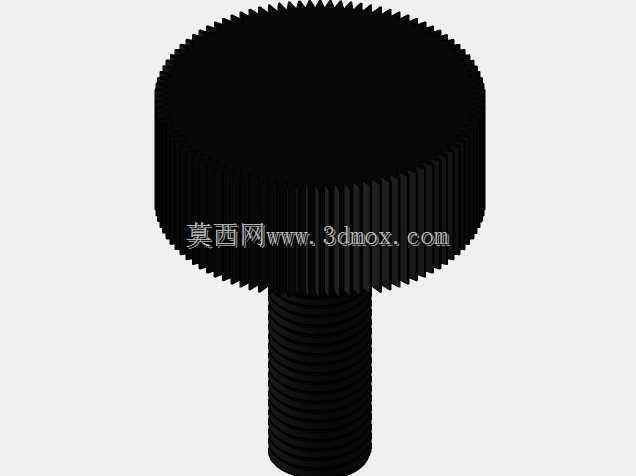

　　所有与光学元件接触的部位均采用非金属垫片隔离，避免金属硬接触划伤镜片表面，调节旋钮采用防滑滚花设计，戴手套操作时也能精准控制调节量。针对实验过程中可能出现的光源发热问题，光源支架预留了散热间隙，避免长时间工作时热量传递到台面对其他光学元件产生热变形影响。整套装置的结构模块化程度较高，各个支架组件均可独立拆卸更换，当实验需求变化时，可快速替换不同规格的透镜、光源组件，拓展装置的适用场景，无需重新制作整套台架，有效降低了实验装置的改造成本。
