夹装式铰接连接支座结构设计作品

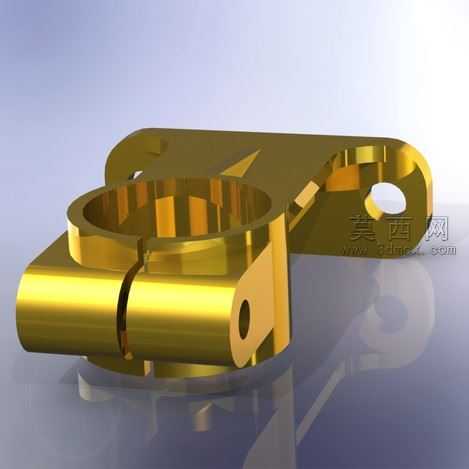

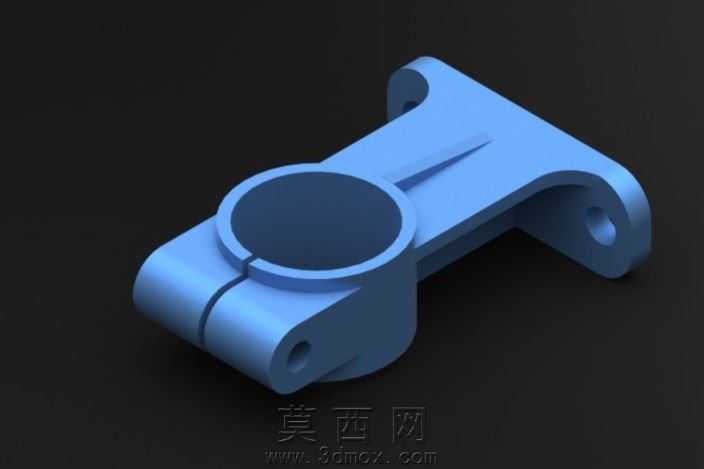

本作品为夹装式铰接连接支座，采用三维建模软件完成全参数化设计，建模阶段先绘制主体结构的二维草绘轮廓，通过拉伸、切除、倒圆角等基础特征命令搭建整体外形，针对夹装开口位置特意做了缝隙预留设计，保证装配时可通过锁紧动作实现对配套杆件的抱紧固定，避免出现装配干涉问题。渲染阶段采用哑光银白金属材质，模拟常用铝合金或镀锌钢件的表面质感，调整环境光与反射参数，让零件的棱边、安装孔位、铰接耳板的结构细节清晰呈现，同时添加柔和的地面投影，增强模型的立体真实感，方便直观查看零件的整体形态。从结构设计来看，零件主体分为三个功能区域：下部为带开口的环形夹装套筒，套筒侧壁设置有同轴的锁紧安装孔，可穿入螺栓实现夹套的收紧固定，保证与被连接杆件的连接稳定性；中部为过渡连接基体，做了加厚处理提升整体结构强度，避免受力时出现断裂变形；上部为对称分布的双铰接耳板，耳板上开设有同轴的铰接安装孔，可与配套的铰接件实现转动连接，满足部件间的角度调整需求。设计过程中充分考虑零件的实际使用场景，对所有棱边做了圆角过渡处理，既避免加工时出现应力集中问题，也能去除锐边提升装配操作的安全性；各个安装孔的位置都做了同轴度校验，夹套的内孔尺寸与铰接孔的中心距严格按照装配公差要求设定，保证零件加工后可顺利完成装配，同时兼顾结构强度与轻量化需求，在非受力区域做了合理的减薄处理，在不降低零件承载能力的前提下减少材料消耗，适配通用机械设备的连接支撑需求。
