通用动力F16战斗猎鹰战机结构设计

　　本次呈现的F16战机三维结构设计，围绕单发轻型多用途战斗机的实际作战使用需求展开，覆盖气动外形、挂载布局、机体轮廓等核心结构要素，可用于航空装备结构认知、气动布局验证、教学演示等多个场景。在实际装备体系中，该型战机承担制空作战、对地精确打击、近距空中支援等核心任务，其结构设计直接决定飞行性能、挂载能力与战场生存性，建模过程中严格对照实机的气动特征进行还原，没有随意改动核心气动面的相对位置与角度参数。

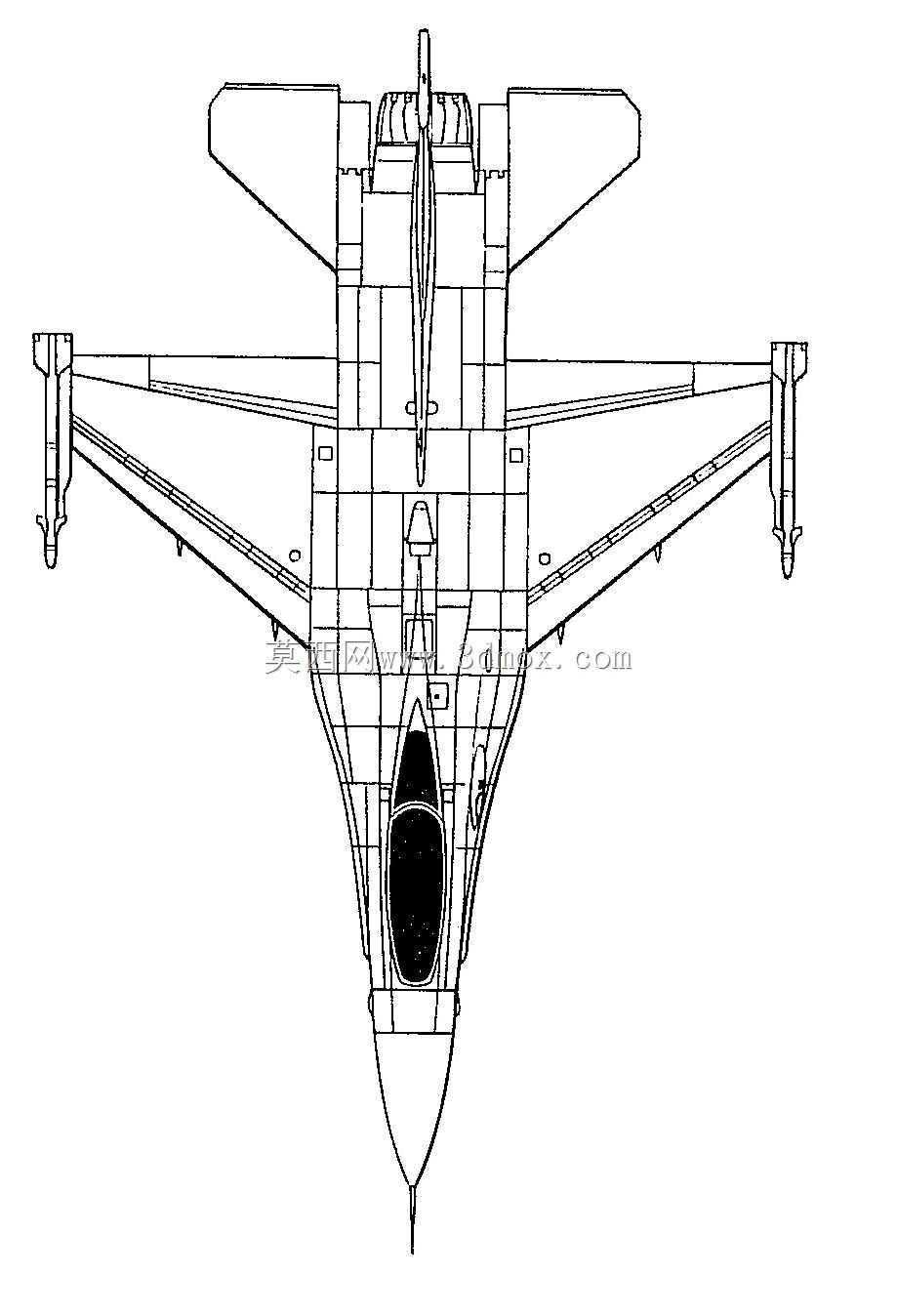

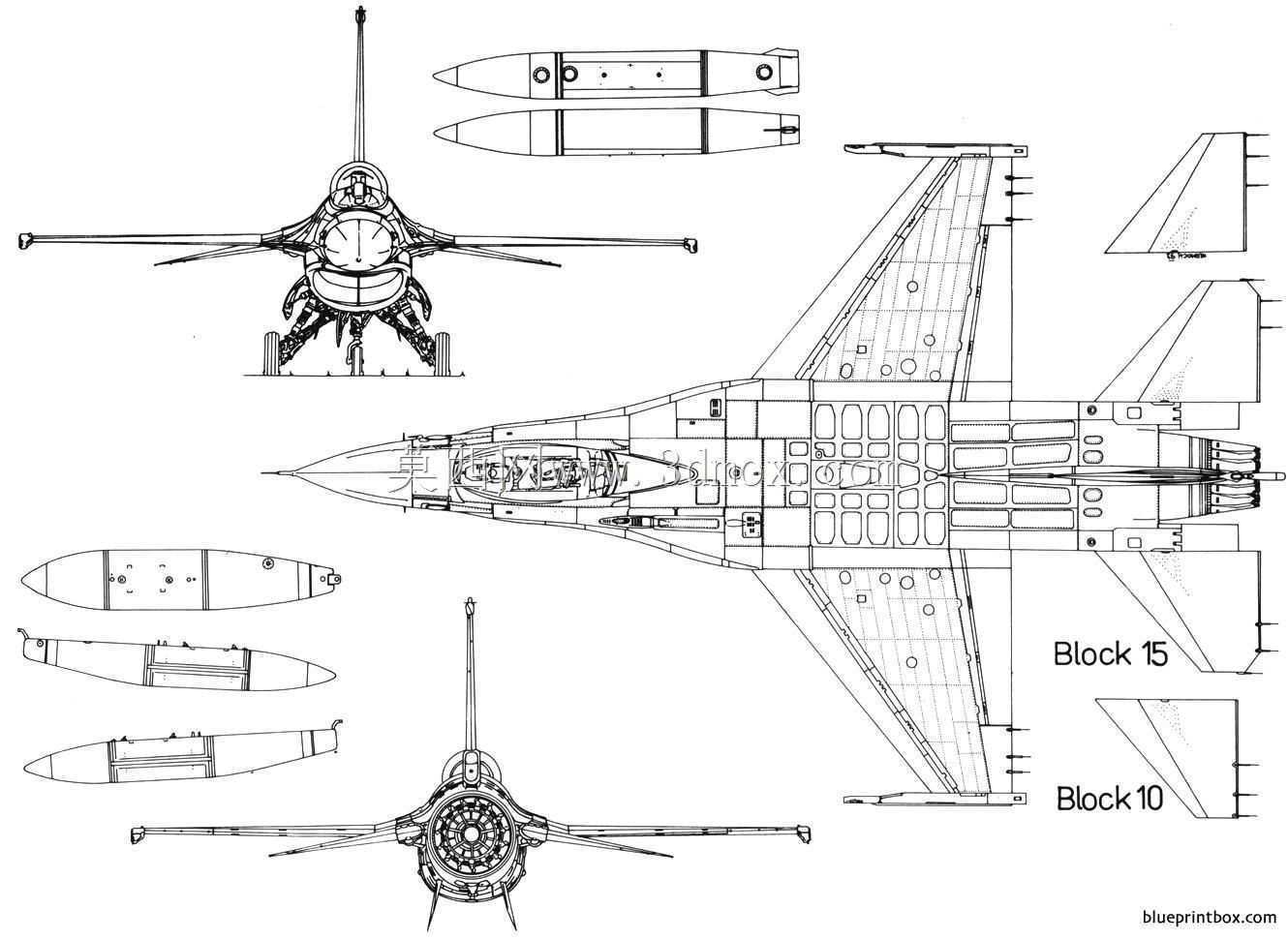

　　从设计思路来看，建模优先保障机身主体的气动连续性，机头采用尖锥式截面设计，逐步过渡到中段的蜂腰形机身，符合跨音速飞行的面积律要求，能够有效降低跨音速阶段的飞行阻力。机身两侧的进气道采用固定斜板设计，匹配单发大推力发动机的进气需求，建模时保留了进气道与机身的融合过渡结构，没有出现突兀的折角，避免影响附面层气流的导出效率。机翼采用切尖三角翼布局，翼身融合段的过渡曲面做了连续曲率处理，能够在大迎角飞行状态下提供稳定的涡升力，机翼下表面预留的挂点结构位置与实机一致，可匹配副油箱、空空导弹、对地攻击弹药等不同挂载的安装接口，每个挂点的位置都经过重心配平考量，避免满挂载状态下出现战机重心偏移超出允许范围的问题。

　　尾翼部分采用单垂尾加全动平尾的布局，垂尾的后掠角度、方向舵的偏转边界都按照实机参数还原，全动平尾的转轴位置设置在机身尾部的承力框对应位置，能够满足超音速飞行状态下的俯仰操纵效率要求。机身尾部的发动机舱段做了收敛式过渡设计，匹配发动机尾喷口的安装尺寸，尾喷口与机身尾部的间隙控制在合理范围，避免高温燃气对尾部结构造成烧蚀影响。翼尖的导弹挂架结构与机翼做了一体化设计，既能够降低飞行阻力，也可以提升翼尖的结构强度，避免大过载机动状态下出现翼尖结构变形。

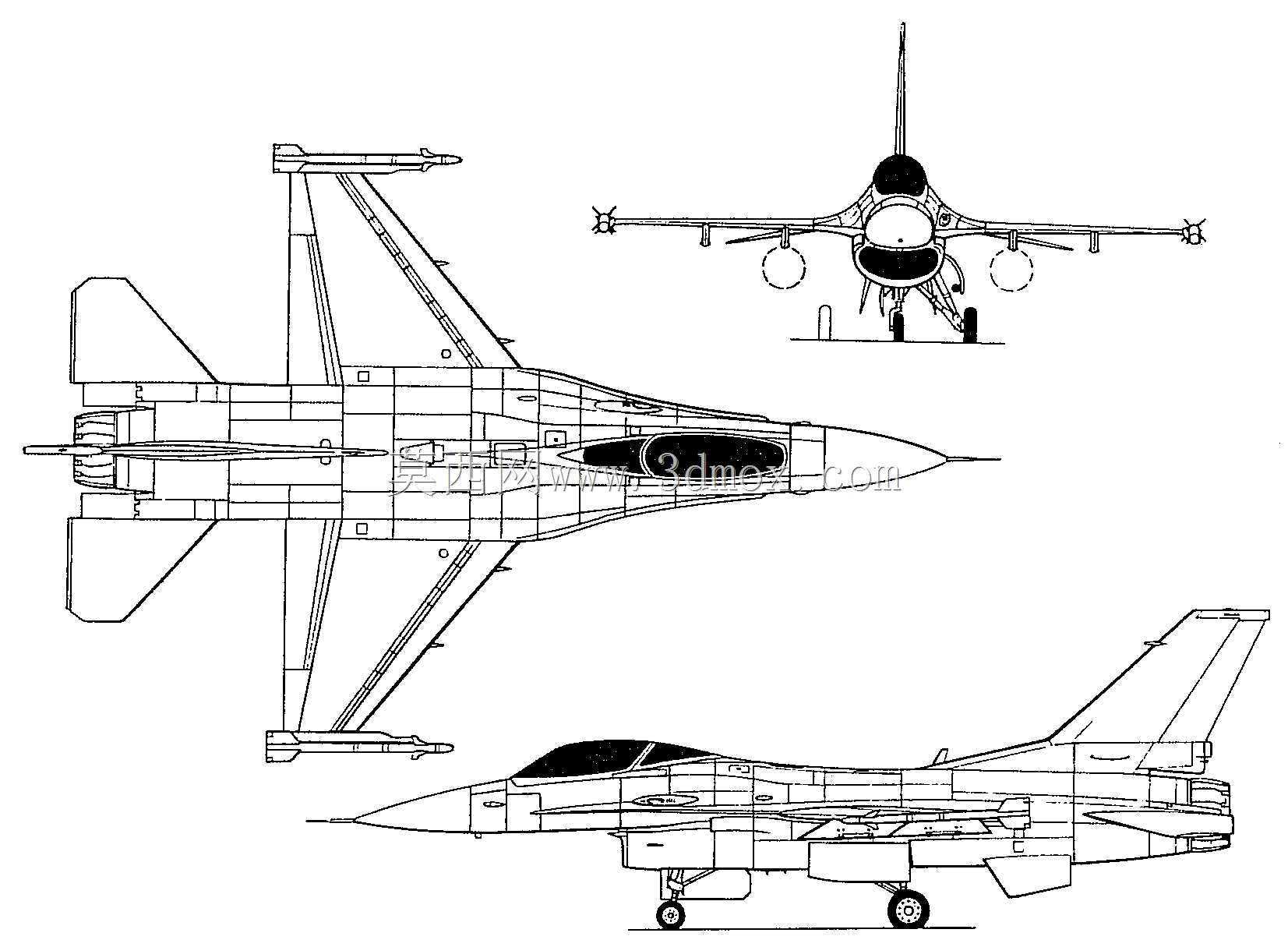

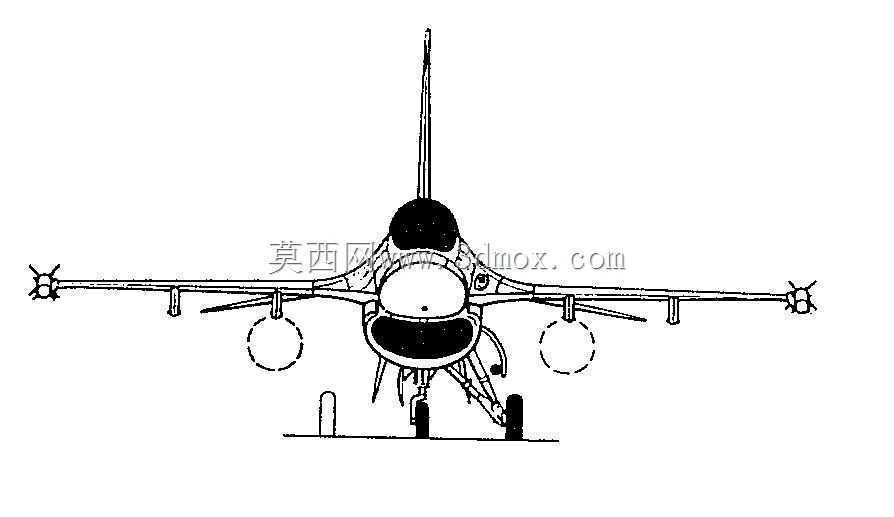

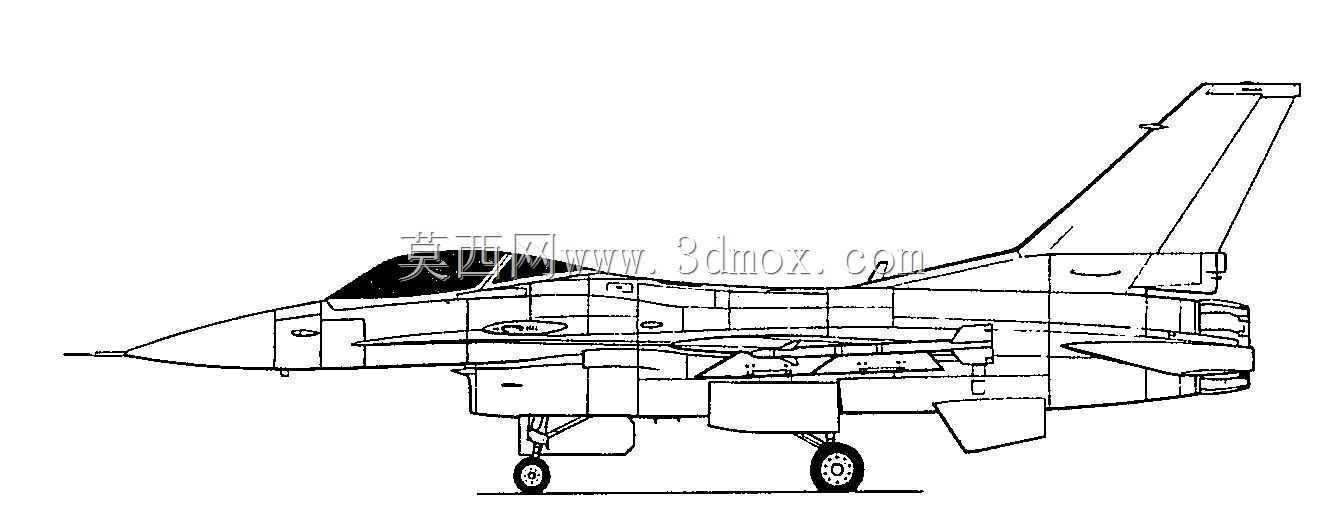

　　从安装边界与尺寸匹配来看，整机的长宽高比例严格对照实机参数控制，机长与翼展的比例约为1.5:1，机高与垂尾高度的匹配关系符合地面停放、机库收纳的尺寸限制要求，起落架的安装位置对应机身承力结构区域，主起落架的收放舱轮廓与机身腹部的结构完全贴合，前起落架的位置设置在座舱后下方的承力段，能够承受着陆阶段的冲击载荷。座舱段的整体风挡角度符合飞行员的前方视野要求，座舱盖的水泡形曲面做了连续光滑处理，没有出现曲率突变的问题，既能够保障飞行员的全向视野，也可以降低座舱段的飞行阻力。

　　建模过程中对机体表面的口盖轮廓做了简化处理，保留了主要维护口盖的位置标识，没有过度刻画细碎的表面细节，避免模型在后续仿真、装配验证过程中出现不必要的特征干扰。机翼前缘的机动襟翼、后缘的升降副翼都保留了独立的结构分区，可用于后续的操纵面偏转仿真验证，各操纵面的偏转角度范围与实机的操纵边界一致，能够满足飞行性能仿真的参数要求。机身背部的背脊结构从座舱后段一直延伸到垂尾根部，内部可布置航电设备、燃油管路等结构，建模时保留了背脊与机身主体的融合过渡，没有出现结构断层。

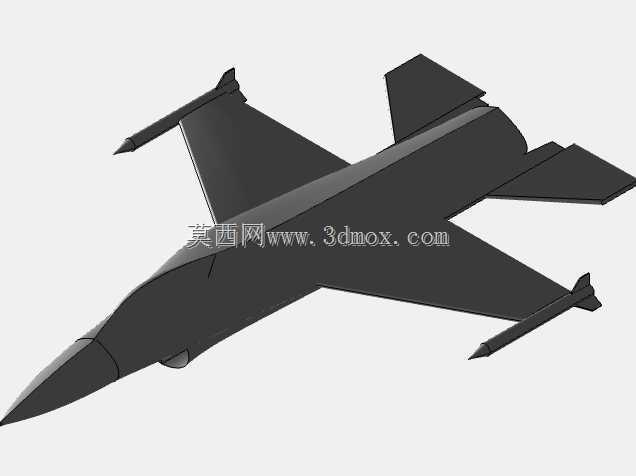

　　对于航空结构设计从业者而言，该模型可作为轻型战斗机气动布局设计的参考样本，通过观察各气动面的相对位置、融合过渡方式，理解跨音速战机的面积律设计思路、挂载布局的重心配平逻辑；对于教学场景而言，可用于航空装备结构认知课程的演示素材，帮助学员快速理解单发轻型战机的整体结构组成、各部件的功能定位；对于仿真验证场景而言，可基于该模型开展气动仿真的前置几何处理，通过调整机翼后掠角、平尾面积等参数，对比不同布局下的飞行性能差异。需要注意的是，当前模型完成度约七成，暂未包含起落架收放机构、航电设备内置结构、发动机内部转子等细节结构，后续可根据使用需求逐步补充内部承力框、燃油舱、操纵线系等内部结构，进一步提升模型的细节完整度，满足更深度的结构设计、装配验证需求。
