无人机配套空气单元模块结构设计

　　在多旋翼、固定翼小型无人机的机载功能拓展场景中，空气类功能单元的集成一直是结构设计的难点——既要控制整体重量避免挤占有效载荷，又要保证壳体的防护等级应对户外飞行时的扬尘、凝露、突发降雨等复杂工况，同时还要兼顾机载安装的空间适配性，避免和飞控、电池、图传等核心部件产生安装干涉。本次设计的空气单元模块，正是针对小型工业级无人机的机载气路功能需求开发的集成化结构，整体采用扁平化长方体构型，在有限的机载安装空间内实现了气路核心元件的全封闭集成。

　　从实际应用场景来看，这类空气单元模块可适配无人机的多种作业需求：搭载气体检测传感器时可作为大气采样的气路动力与稳压单元，为环境监测、厂区废气排查、应急救援现场有害气体侦测提供稳定的气路支撑；搭载微型气泵时可作为小型机载作业装置的动力源，配合末端执行机构完成轻量吹气除尘、定点微量药剂喷施等作业；也可作为机载气压调节单元，为搭载的精密光学设备、密封舱体提供微正压防护，避免高湿高尘环境下外部杂质侵入设备内部影响工作稳定性。

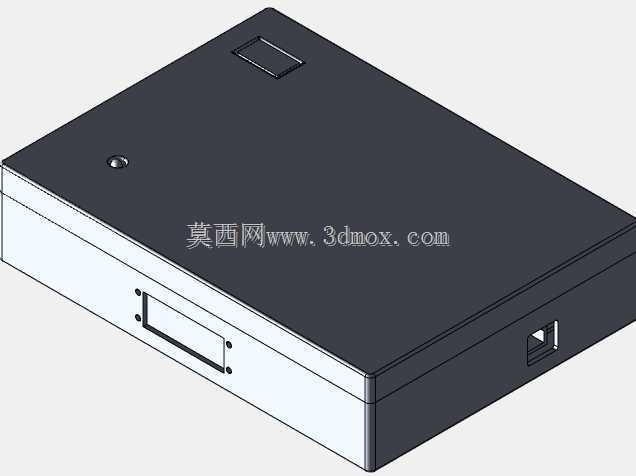

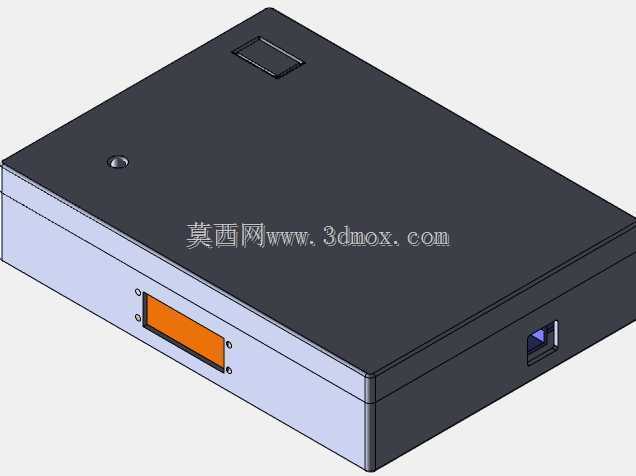

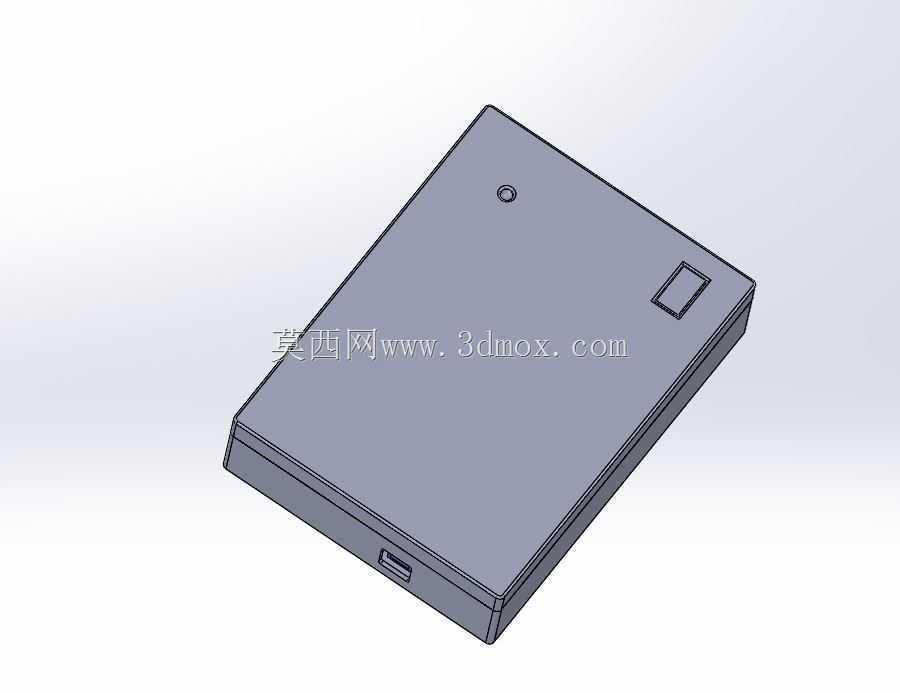

　　在功能特性设计上，模块壳体采用上下扣合的装配结构，合缝处预留密封胶条安装槽，装配后可达到IP54以上的防护等级，完全满足户外飞行的环境适应性要求。壳体顶面设置的小型沉孔为气压平衡孔，内置防水透气膜，既可以平衡模块内部因海拔变化、温度波动产生的内外压差，避免壳体出现变形或密封失效，又能阻挡液态水和大颗粒粉尘进入模块内部。壳体侧面预留的标准接口为气路与电气集成接口，采用快插式设计，可直接对接标准规格的气路软管与电气接插件，无需额外转接结构，现场装配与维护效率更高。顶面的方形沉台为功能标识区或状态指示灯安装位，下沉式设计可以避免飞行过程中气流直接冲刷指示灯，同时减少指示灯突出壳体带来的额外风阻。

　　设计思路上全程围绕机载设备的核心约束展开：首先是重量控制，壳体壁厚采用均匀的1.5mm薄壁设计，在保证结构强度满足飞行振动、着陆冲击要求的前提下，尽可能去除非必要的冗余结构，所有加强筋均布置在壳体内部，不增加外部迎风面积；其次是风阻优化，整体外形采用大圆角过渡，所有棱边均做R2以上的圆角处理，避免尖锐棱角带来的气流分离，降低模块挂载后对无人机整体气动效率的影响；再者是安装适配性，模块底部预留四个对称布置的M2.5螺纹安装孔，孔位间距按照无人机常用的挂载标准间距设计，可直接适配多数工业级无人机的挂载平台，也可通过简易转接板适配不同的安装孔位，安装边界兼容性强。

　　外形尺寸与安装边界方面，模块整体长宽高比例控制在4:3:1左右，扁平化的构型可以充分利用无人机机身与机臂之间的闲置挂载空间，不会突出机身轮廓过多影响飞行稳定性。安装时需注意模块的接口方向需朝向机身侧方或下方，避免朝上安装导致雨水顺着接口缝隙渗入；模块上方需预留至少5mm的净空距离，保证气压平衡孔的气流通畅，避免被其他挂载部件遮挡影响压差平衡效果；模块与相邻的机载设备之间需预留3mm以上的间隙，避免飞行过程中振动产生部件碰撞，同时也利于模块自身的散热，保证内部气路元件在连续作业时的温度处于合理区间。

　　在结构细节处理上，壳体内部设置多组纵横交错的加强筋，既可以提升薄壁壳体的整体刚性，避免飞行过程中产生共振异响，又可以作为内部气路元件、电路板的安装定位柱，减少额外的固定支架零件，降低整体装配复杂度与零件数量。所有内部安装柱均做拔模斜度处理，适合注塑加工工艺，量产时的成型良率更高；扣合边缘采用止口设计，既可以提升上下壳装配的定位精度，又可以延长密封路径，进一步提升壳体的密封防护效果。针对无人机作业时的持续振动工况，所有内部元件的安装位均预留减震垫安装空间，可根据实际需求加装硅胶减震垫，过滤飞行过程中的高频振动，避免内部气路元件、传感器因长期振动出现性能衰减或连接松动。
