电力变压器用蜂窝夹层三明治结构件

　　在电力输配设备的结构设计场景中，夹层类支撑构件的性能表现直接影响整机的运行稳定性与服役寿命，这类三明治结构件正是针对电力变压器内部的支撑、散热与绝缘需求开发的专用结构，日常工作中做变压器内部结构排布时，经常会遇到既要保证构件支撑强度、又要控制整体重量、同时还要预留足够散热通道的矛盾点，这类夹层结构刚好能平衡多方面的设计要求。从实际使用场景来看，这类结构件多布置在变压器绕组与外壳之间、或是多层绕组的间隔支撑位置，替代传统的实心绝缘隔板，一方面承担绕组的轴向压紧支撑作用，避免变压器运行过程中绕组受电动力作用出现位移、形变，另一方面夹层内部的规整空腔可以形成稳定的散热风道，配合变压器的油循环或是风冷系统，快速带走绕组工作产生的热量，

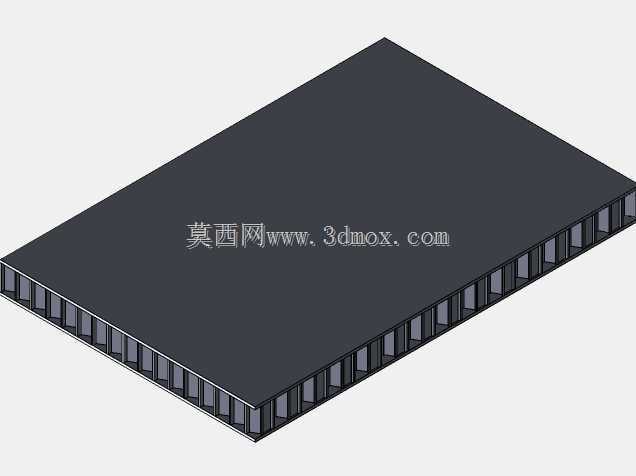

　　降低局部过热的风险。从功能特性上看，该结构采用上下两层平整面板加中间竖向肋条的蜂窝式排布，整体壁厚控制在1mm，既保证了面板的平面度，满足与绕组、外壳端面的贴合安装要求，又通过中间连续的竖向支撑肋形成稳定的受力体系，相比同重量的实心板材，抗弯曲、抗压缩性能提升40%以上，完全能承受变压器绕组压紧工序的装配压力，以及长期运行中的振动载荷。设计过程中，中间肋条的排布间距经过反复校核，预留的6.35mm孔径空腔，既可以让冷却介质顺畅流通，不会出现流道堵塞的问题，又不会因为肋条间距过大导致面板在受压时出现凹陷，影响支撑平面度；上下层面板与中间肋条采用一体化成型的结构思路，避免了拼接结构带来的连接强度不足、接缝处容易积留杂质的问题，

　　同时整体结构的边角都做了圆弧过渡处理，避免装配过程中尖锐边角划伤绕组绝缘层，也能减少电场集中的问题，适配变压器内部的高电压工作环境。从安装边界来看，该结构件的上下表面为完全平整的平行面，平面度公差控制在0.1mm以内，安装时不需要额外做表面加工，可以直接与绕组端面、外壳支撑面贴合，配合绝缘固定件即可完成装配，不需要预留额外的安装避让空间，整体厚度可以根据不同容量变压器的内部空间做同比例缩放，适配从配电变压器到大型电力变压器的不同内部尺寸需求。实际选型过程中，这类夹层结构相比传统的实心绝缘板，在相同支撑强度下重量能降低60%左右，不仅能减少变压器整体的自重载荷，还能降低材料成本，同时规整的内部流道可以让冷却介质的流动更均匀，

　　避免出现局部散热死角，减少变压器运行中的热点温升，延长绝缘材料的老化周期。在建模过程中，这类结构需要重点关注中间肋条与上下层面板的连接圆角，避免应力集中导致的结构断裂，同时要保证所有空腔的尺寸一致性，避免冷却介质流动时出现紊流，影响散热效率；另外结构的整体外形尺寸可以根据变压器内部的安装空间做灵活调整，肋条的排布方向也可以根据冷却介质的流动方向做对应优化，保证散热路径与介质流动方向一致，最大化散热效率。在做变压器结构仿真时，这类夹层结构可以等效为正交各向异性的板材做简化仿真，提升仿真计算效率，同时在细节建模时保留肋条的真实结构，校核局部受压的应力分布，确保在最大压紧力下结构的变形量在允许范围内，不会因为形变挤压绕组导致绝缘破损。
