螺旋桨式轻型固定翼飞机结构设计

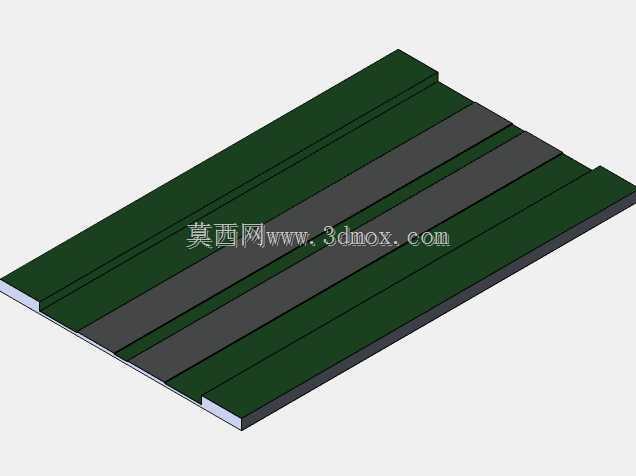

　　该轻型螺旋桨固定翼结构方案，面向通用航空初级教学、航模验证及小型低空作业场景设计，整体采用上单翼布局搭配前三点式起落架结构，兼顾低速飞行稳定性与地面滑行操控性。从实际使用场景出发，这类构型的飞行器常应用于航空科普教学、初级飞行训练、低空航测作业以及航运动态验证场景，结构设计上优先保证低速升阻比，降低对起降场地的平整度要求，适配小型通航机场、平整硬化场地甚至经过整理的草地起降需求。

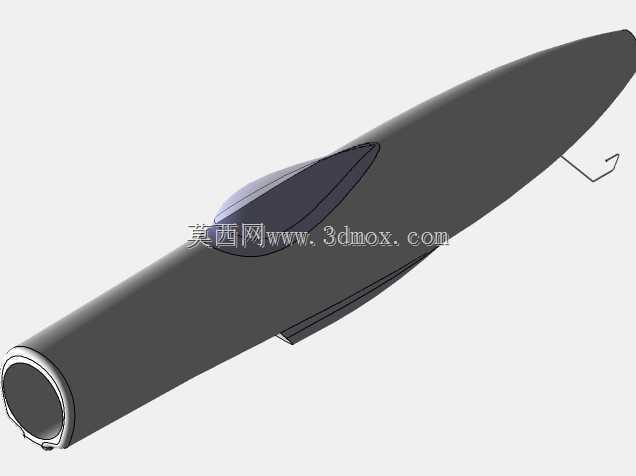

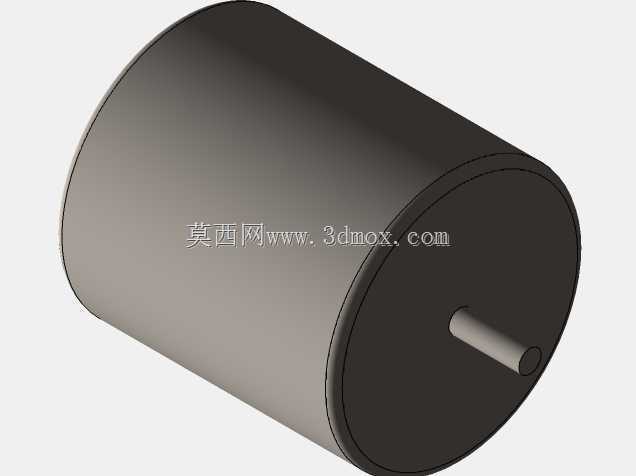

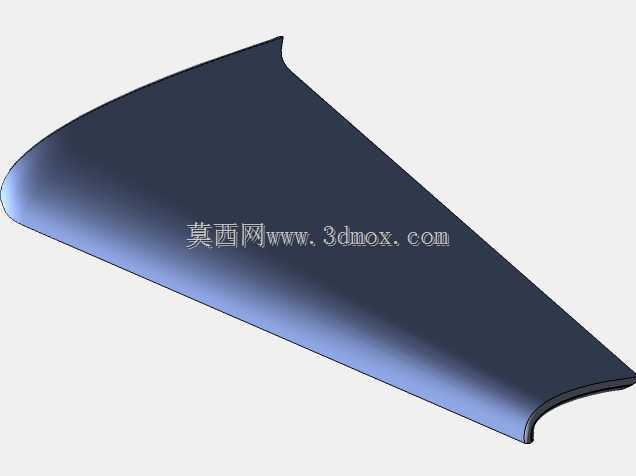

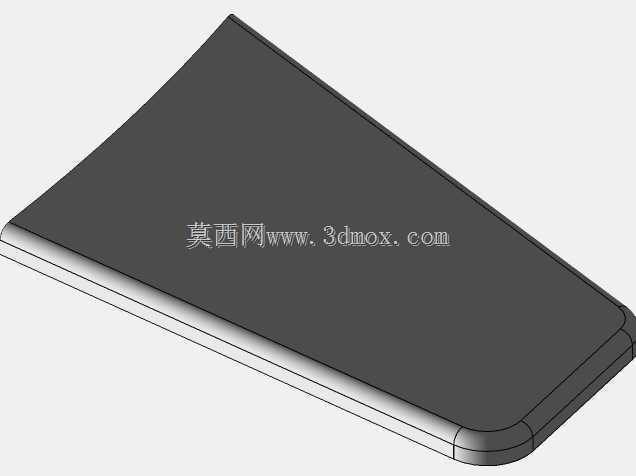

　　设计过程中首先围绕低速飞行的气动需求确定机翼参数，机翼采用相对厚度较大的平凸翼型，翼展与机身长度比例控制在1.2:1左右，机翼安装角设置为3度，保证巡航状态下机身处于水平迎角，减少飞行阻力；机翼与机身采用翼根贯穿式连接结构，避免单侧翼梁连接带来的应力集中问题，翼尖做切角处理，降低翼尖涡流诱导阻力，同时减少机翼整体结构重量。机身部分采用半硬壳式结构设计思路，前段预留动力安装舱位，可适配双叶螺旋桨的小型活塞动力单元，中段设置座舱区域，预留足够的设备安装空间，可搭载小型航电设备或作业载荷，后段逐步收窄过渡至尾翼连接段，保证机身结构的流线完整性。

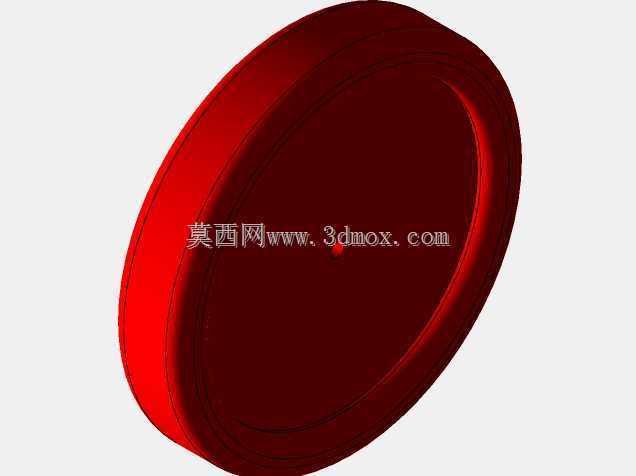

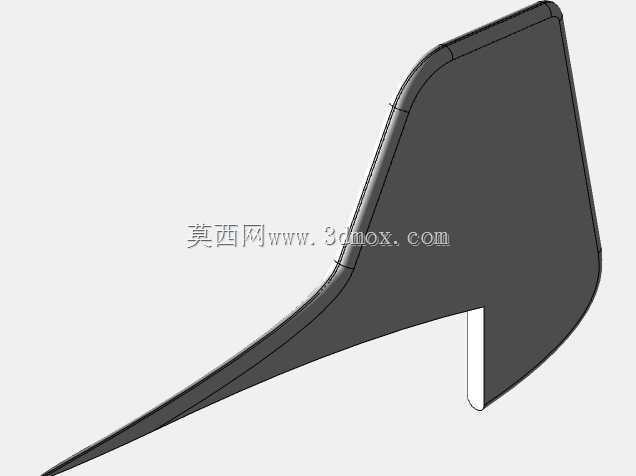

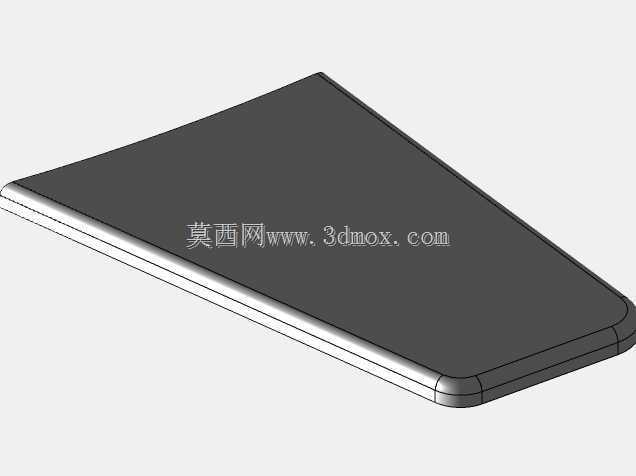

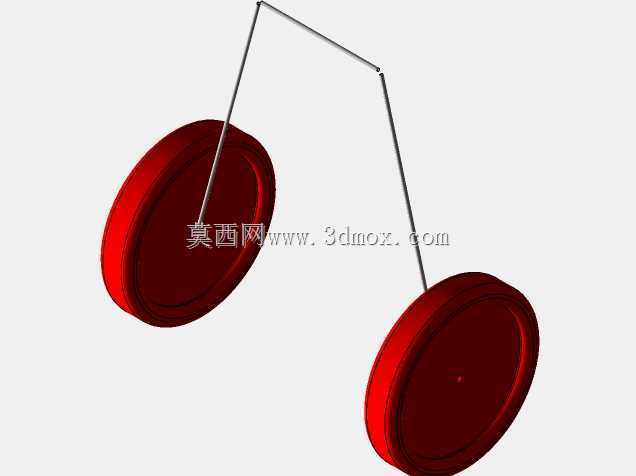

　　尾翼部分采用常规尾翼布局，垂直尾翼与水平尾翼均采用对称翼型，垂直尾翼后缘预留方向舵安装位，水平尾翼后缘预留升降舵安装位，舵面偏转角度范围按照低速飞行操控需求设置，保证俯仰与航向操控的灵敏度不会过高导致新手操作失误，同时保留足够的舵效满足起降阶段的姿态调整需求。起落架采用前三点式布局，前起落架设置在座舱下方靠前位置，主起落架安装在机翼下方靠近重心的位置，起落架轮组采用小直径轻量化机轮，搭配简化的缓冲结构，可吸收滑行阶段的路面颠簸冲击，避免硬着陆时的冲击力直接传递至机身主结构。

　　从安装边界与尺寸适配角度看，整机结构的重心控制在机翼弦长30%左右的位置，保证飞行过程中的纵向稳定性，所有外露结构的棱边均做圆角过渡处理，减少气动干扰阻力；动力舱的安装接口采用标准化快拆设计，方便动力单元的维护与更换，机翼与机身的连接位置设置定位销孔，可实现快速拆装，方便运输与存放。结构细节上，螺旋桨桨尖与地面的安全距离预留充足，避免滑行过程中桨尖触地造成结构损坏，尾翼与机身的连接位置设置加强筋结构，承受舵面偏转带来的交变载荷，机身底部设置滑行防擦条，减少起降过程中机身底部与地面的摩擦损耗。

　　在实际结构验证层面，该构型的各个部件均按照模块化思路拆分，机翼、尾翼、起落架、机身、动力舱均可独立拆分建模，方便后续进行结构有限元分析，验证不同飞行姿态下的结构应力分布，针对翼根、起落架连接点、尾翼连接座等应力集中位置，可通过增加局部壁厚、设置加强肋的方式提升结构强度，同时控制整体重量在合理区间，满足低速飞行的载荷要求。整体结构没有采用复杂的曲面变厚度设计，降低了加工制造的难度，既可以等比例放大制作成载人轻型飞机的验证样机，也可以缩小比例制作成航空模型用于教学演示，结构的通用性较强，可根据不同的使用需求调整部件尺寸与材料选型，适配不同的载荷与动力配置。
