立式承压过滤分离罐体结构设计

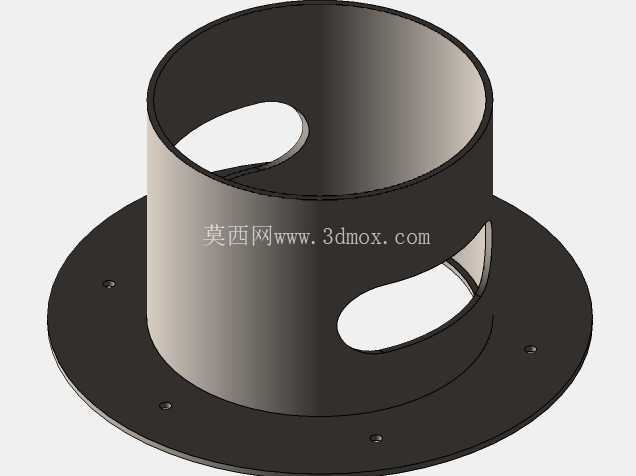

　　这款立式承压罐体的三维结构设计，首先要匹配中小型工业流体处理场景的安装需求，整体采用立式长筒加底部法兰盘的安装形式，底部支撑法兰预留了均匀分布的螺栓过孔，可直接固定在混凝土基础或者钢制设备平台上，安装时不需要额外焊接支撑脚，现场装配效率更高，也能避免现场焊接带来的防腐层破坏问题。罐体顶部设置了快开式检修封头，封头顶部预留了排气接口，侧面布置了对称式吊耳结构，方便设备进场安装时的吊装作业，吊耳的位置经过重心核算，吊装时罐体可以保持垂直状态，不会出现倾斜磕碰的问题。

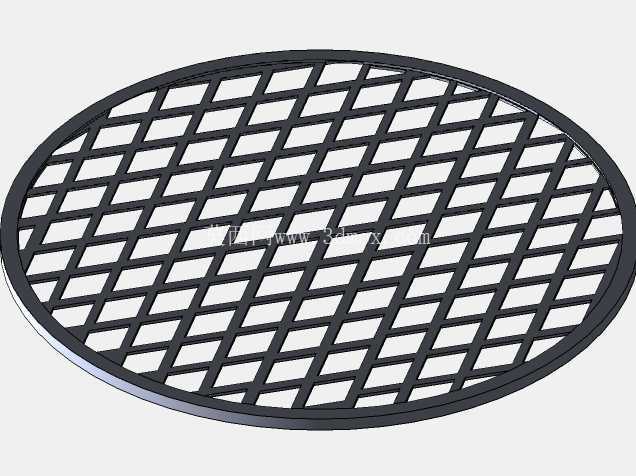

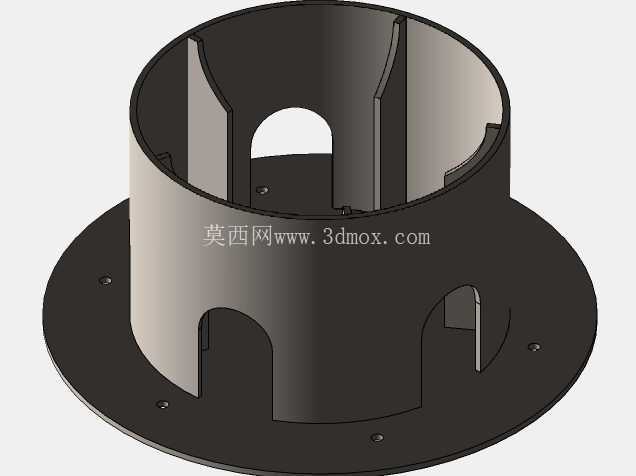

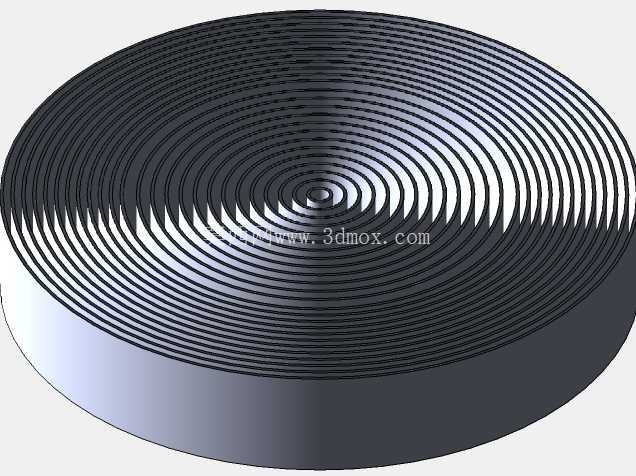

　　从功能设计来看，罐体侧面不同高度位置预留了多个接口，中上部的大口径法兰接口是介质进料口，下部沿轴向排布的几个小口径接口分别对应排污口、液位检测口、压差检测口，底部封头位置的开口是处理后介质的出料口，这种接口排布可以适配内部装填过滤填料、吸附介质的使用需求，流体从上部进入后，经过内部填料层的过滤、吸附或者气液分离作用，杂质被截留在填料层上部，洁净介质从下部流出，定期可以通过下部排污口排出沉积的杂质，不需要频繁拆开顶部封头。罐体中部设置的一圈加强箍结构，是针对承压工况做的刚度补强，因为长筒形罐体在承受内压时，筒壁中段的环向应力最大，增加加强箍可以有效降低筒壁的计算壁厚，在保证承压强度的前提下减少材料用量，同时也能避免罐体长期承压出现的鼓胀变形问题。

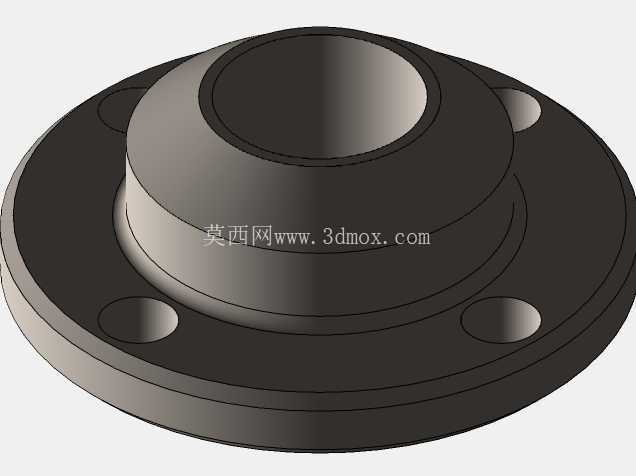

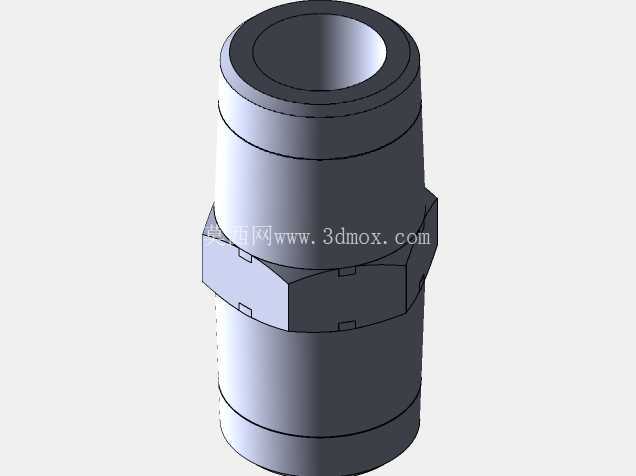

　　设计过程中首先确定的是罐体的公称直径和有效容积，根据单台设备的处理流量要求，筒体内径选取适配每小时数立方流体处理量的规格，直筒段高度按照填料层装填高度、顶部缓冲空间、底部沉渣空间的比例分配，顶部预留的缓冲空间可以避免进料时流体直接冲击填料层，造成填料层扰动偏流，底部的沉渣空间可以容纳运行过程中沉积的固体杂质，延长排污维护的周期。所有外接法兰的密封面形式都采用突面结构，适配常规的非金属垫片密封，压力等级匹配罐体的设计工作压力，不需要采用更高等级的高压法兰，控制整体制造成本。

　　在安装边界的考量上，罐体整体的最大外径包含侧面接口的伸出长度，安装时需要在侧面预留足够的操作空间，尤其是进料口法兰位置，要预留管道连接和阀门安装的操作距离，底部支撑法兰的螺栓孔中心圆直径经过标准化设计，匹配行业内通用的安装基座尺寸，用户更换同规格设备时不需要重新改造基础。罐体外部的所有附件都做了圆角过渡处理，没有尖锐的棱角，避免现场安装维护时出现磕碰划伤的问题，顶部封头的快开结构采用带锁紧装置的设计，开启时不需要完全拆下螺栓，只需要松开锁紧件就可以转动封头打开，检修更换内部填料时操作更便捷。

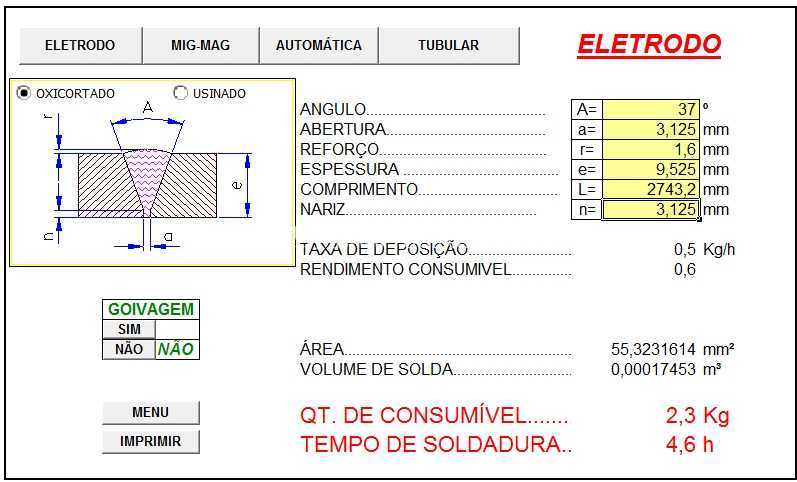

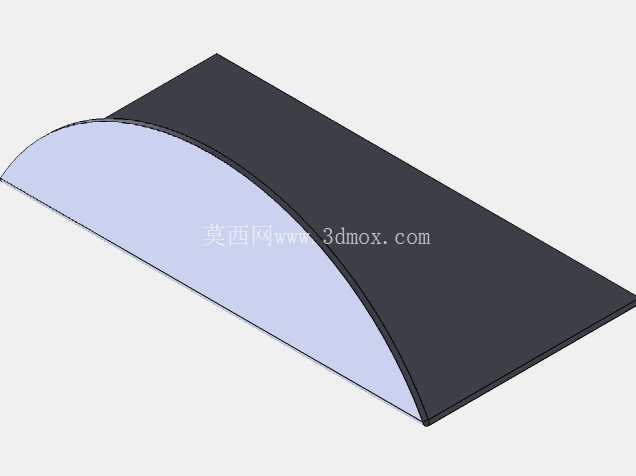

　　从实际应用场景来看，这类承压罐体可以用在工业循环水的过滤环节、压缩空气的气液分离环节、小型化工工艺的介质缓冲环节，也可以作为小型蒸汽系统的汽水分离器使用，不同的使用场景只需要更换内部的填料或者内件结构，外部罐体结构不需要做大幅改动，具备较强的通用性。建模过程中所有的壁厚都按照等强度原则设计，直筒段、上下封头、接口补强段的壁厚根据各自的受力情况选取，没有采用统一壁厚造成的材料浪费，所有的焊接位置都预留了焊接坡口的结构示意，方便后续生产加工时直接参考模型出具加工图纸，不需要二次调整结构。
