卧式圆柱形储油箱体结构三维设计

　　在液压系统、移动式动力设备、中小型工程机组的配套布局中，储油箱体是整个循环油路的基础承载部件，其结构合理性直接影响整套系统的运行稳定性，不同于开式储液容器，这类卧式圆柱形油箱需要兼顾储油容积、安装适配性、油路接口布局以及运行过程中的油液扰动控制，很多现场改造或新设备开发过程中，常因为油箱外形与安装空间不匹配、内部挡油结构缺失导致油液泡沫过多、吸空等问题，因此在结构设计阶段就需要把实际工况的边界条件全部纳入考量。

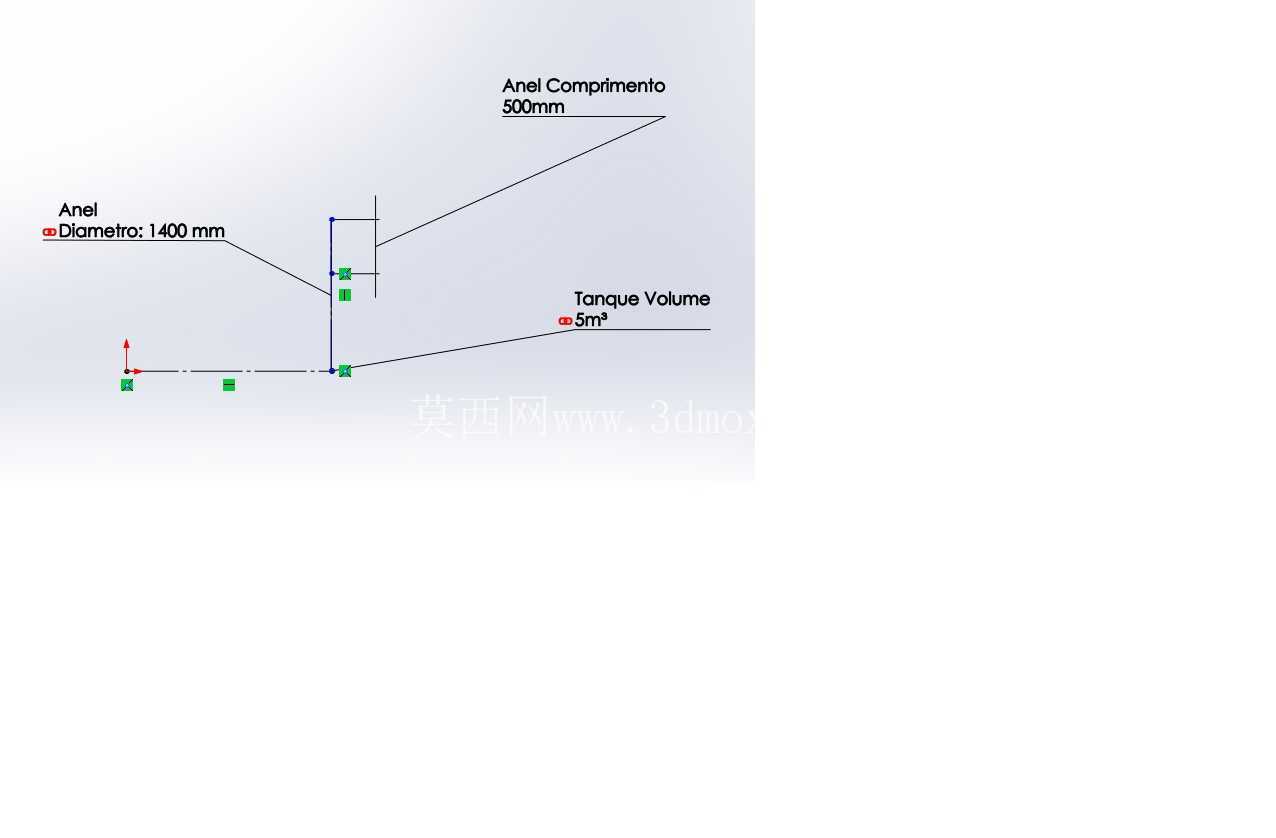

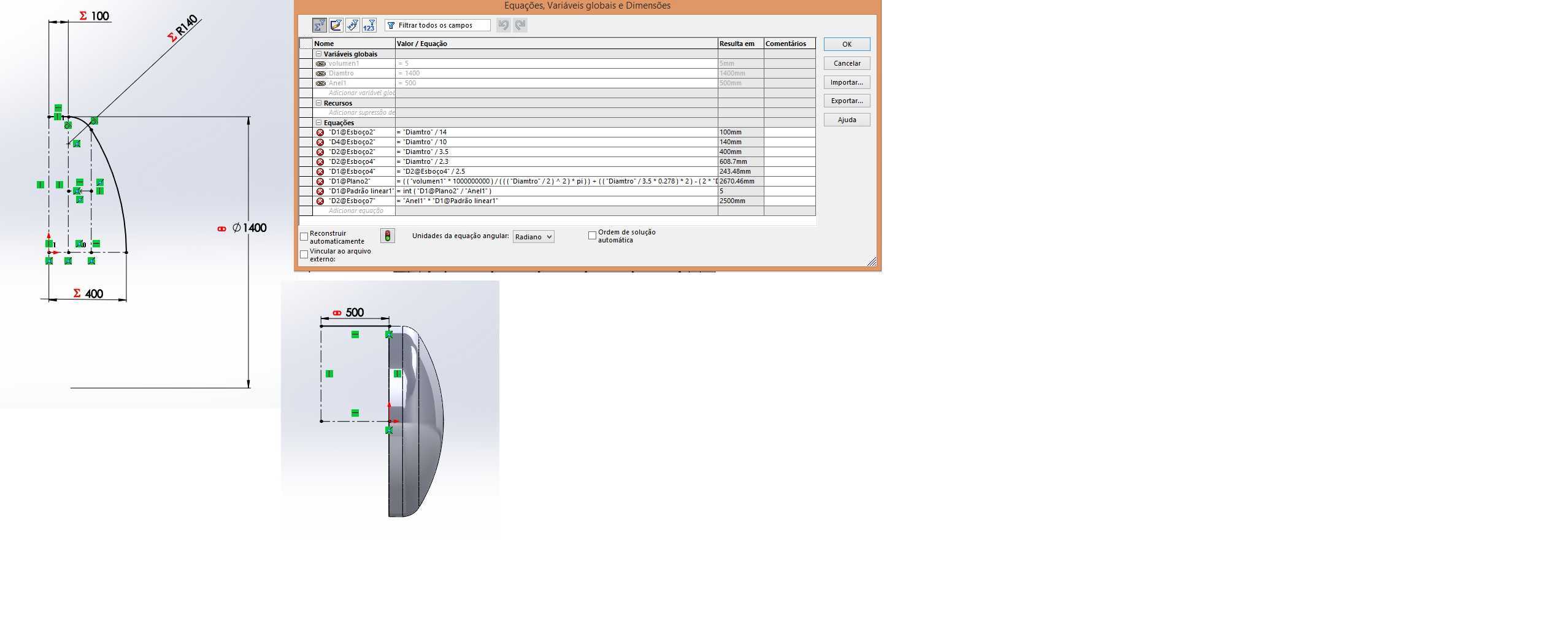

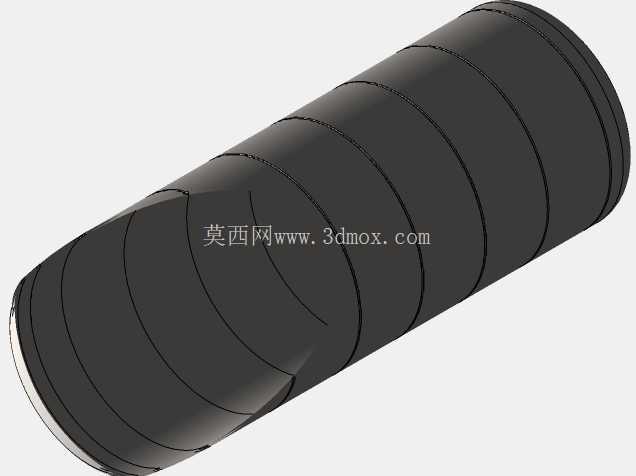

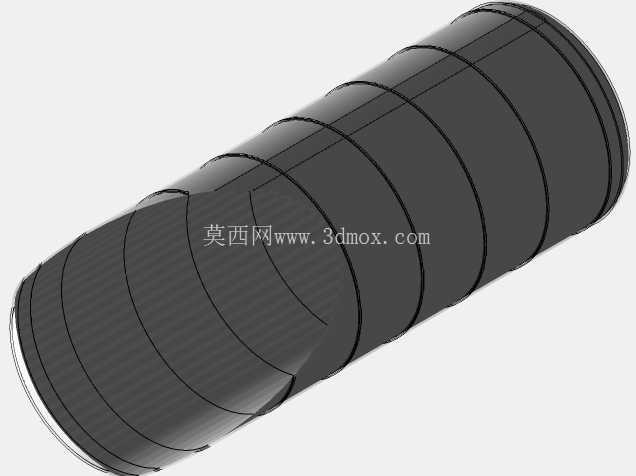

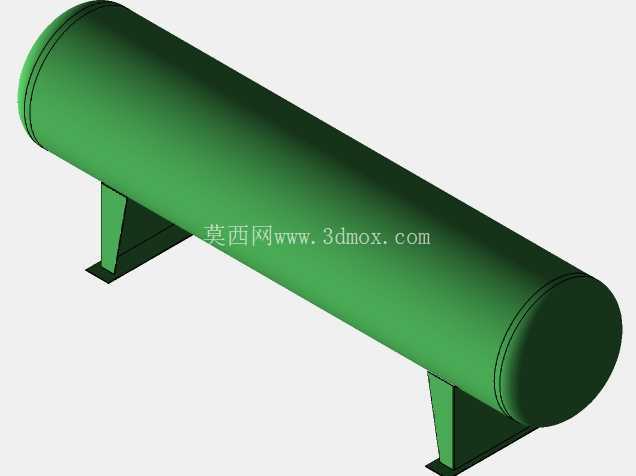

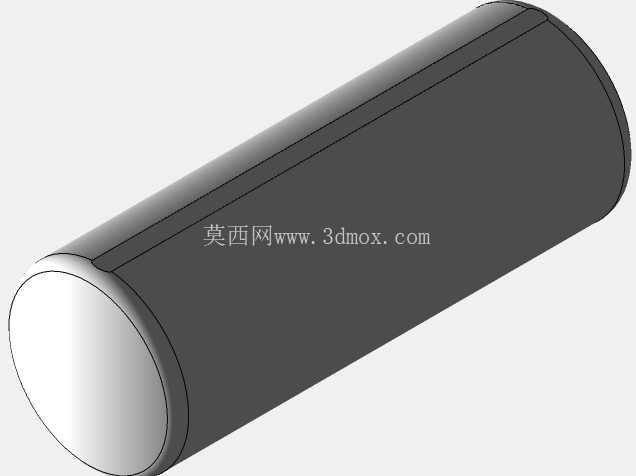

　　从外形结构来看，该油箱采用卧式圆柱形筒体作为主体结构，相比方形焊接油箱，圆柱形筒体的受力均匀性更好，在同等壁厚条件下能承受更高的内部油压波动，尤其适合搭载在移动设备上承受颠簸、振动载荷的使用场景，筒体外部设置的多道环形加强筋，并非单纯的装饰结构，每道加强筋的位置都对应筒体内部的隔板安装位，同时可以提升筒体的径向刚度，避免设备长期运行后筒体受油压、自重影响出现圆度变形，导致端盖密封面渗漏。筒体的长度与直径比例经过适配性调整，既保证足够的储油容积满足系统循环散热需求，又控制整体径向尺寸，避免安装时超出设备侧方的边界空间，两端采用平端盖密封结构，端盖与筒体采用焊接连接后再加工密封平面，相比凸形封头加工难度更低，也更方便在端盖上布置吸油口、回油口、液位计、放油塞等外接接口，端盖外侧预留的安装凸台可以直接和设备机架的固定支座配合，不需要额外加装过渡连接支架，减少整体安装的累计误差。

　　在内部结构设计上，筒体内部分隔为多个功能腔室，回油腔与吸油腔之间通过隔板分隔，隔板高度控制在最高油位的三分之二处，既可以阻挡回油带回来的气泡直接进入吸油区，又不会阻碍油液在温度变化时的正常流通，避免不同腔室出现液位差。回油腔内部设置的缓冲挡板正对回油接口，让高速回流的油液顺着挡板流向油箱底部，减少油液飞溅产生的泡沫，同时让回油携带的杂质有足够的时间沉淀到油箱底部的集污槽，集污槽设置在筒体最低位置，和底部的放油螺塞位置对应，日常维护时可以直接排掉沉积的杂质，不需要完全拆开油箱端盖。吸油口位置距离油箱底部保持足够的安全距离，避免吸入底部沉积的污物，同时吸油口上方设置的防涡板，可以避免油位下降时出现漩涡吸入空气，导致液压泵出现气蚀损坏。

　　从安装适配角度考虑，该油箱的底部支座采用弧形贴合面设计，和筒体外壁完全贴合焊接，支座上的安装孔位按照通用设备机架的安装间距设置，可以直接适配多数中小型动力机组、液压站的安装位，不需要现场重新配焊支架。筒体顶部预留的空滤器、液位继电器安装接口采用标准管螺纹，用户可以根据自身系统的需求选配不同规格的辅件，不需要额外在筒体上钻孔攻丝，避免现场加工导致铁屑残留到油箱内部造成油路污染。油箱表面的环形凹槽除了作为加强结构之外，还可以作为外接管线的固定卡位，方便布置油箱周边的油管、线缆，避免管线在设备运行振动时出现晃动磨损。

　　在实际应用场景中，这类卧式圆柱油箱既可以作为小型液压站的独立储油单元，固定在车间设备旁为液压机具提供压力油源，也可以搭载在移动式工程设备、农用机械上作为燃油或液压油的储油容器，相比方形油箱，圆柱形的外壁不容易积存灰尘、油污，日常清洁维护更方便，同时圆弧外形在设备上不会出现尖锐的棱角，避免现场操作人员磕碰受伤。设计过程中充分考虑了焊接工艺的可行性，筒体采用卷板焊接成型，所有焊缝位置都避开了应力集中区域，环形加强筋采用分段焊接的方式固定在筒体外壁，既保证连接强度，又避免满焊导致筒体出现焊接变形，端盖与筒体的焊接焊缝采用连续密封焊，焊接完成后需要进行保压测试，确保没有渗漏问题，所有内部结构的边缘都做了倒角处理，避免安装维护时划伤操作人员，也防止毛刺脱落进入油液造成油路堵塞。
