DIY克拉克Y翼型纸板航模结构设计

　　这款采用CLARK Y翼型的DIY纸板固定翼航模，核心应用场景覆盖青少年航空科普教学、低成本航模入门实操、低速气动特性验证试验多个领域，完全依托硬纸板这类易获取的轻质材料制作，不需要复杂的工业加工设备，普通爱好者借助基础裁切、粘接工具就能完成整机制作，大幅降低了固定翼航模的制作门槛，也能作为航空基础教学的具象化实操载体，让学习者能直观理解翼型升力特性、尾翼安定性设计、整机重心配平等核心航空知识。

　　从实际用途来看，这款航模既可以作为手掷滑翔机完成无动力飞行测试，也可以搭配微型动力套装完成简易动力飞行，适配室内小空间、室外无风或微风环境的飞行需求，因为主体材料为纸板，整机抗损修复成本极低，轻微摔损后仅需裁切对应部位的纸板替换粘接即可恢复使用，非常适合入门爱好者反复练习飞行操作、调整气动参数，也能作为中小学航空科普课程的配套实操器材，让学习者在动手制作的过程中理解固定翼飞行器的基础结构逻辑。

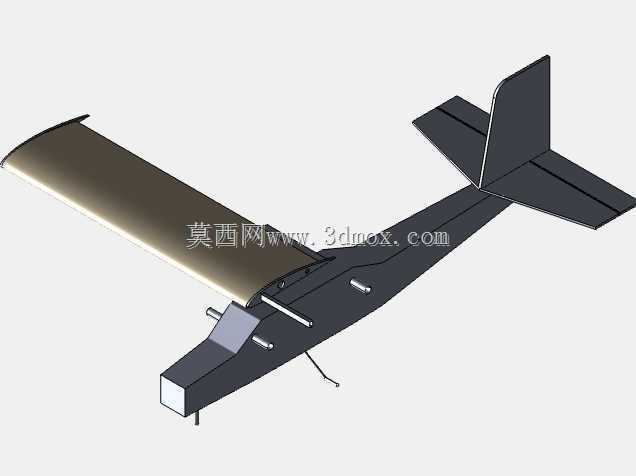

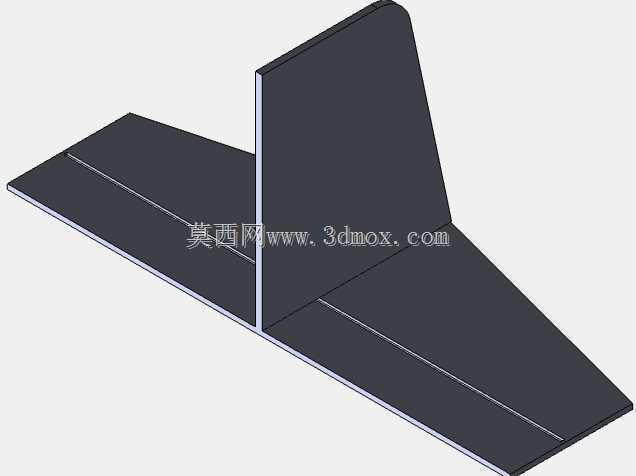

　　产品功能特性上，整机采用经典的上单翼布局搭配常规尾翼结构，主翼选用成熟的CLARK Y翼型，这种翼型本身具备低速升力系数高、失速迎角大、俯仰安定性好的特点，对于低速、低雷诺数飞行的轻质纸板航模来说适配度极高，不需要复杂的翼型修型就能获得稳定的升力表现；机身采用直板拼接结构，所有部件都可以通过平面裁切后折叠、粘接成型，不需要复杂的曲面成型工艺，尾翼部分分为垂直安定面与水平安定面，垂直安定面负责保障航向稳定性，水平安定面预留了舵面安装位，既可以做手掷滑翔的固定尾翼，也可以加装微型舵机实现俯仰操控，起落架采用简易的弯折金属丝搭配纸板整流结构，能够承受手掷起飞、草地滑降的轻微冲击，不会因为轻微着陆碰撞导致主体结构损坏。

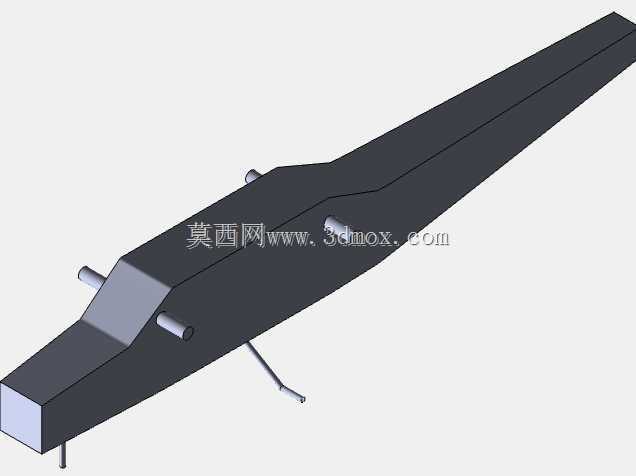

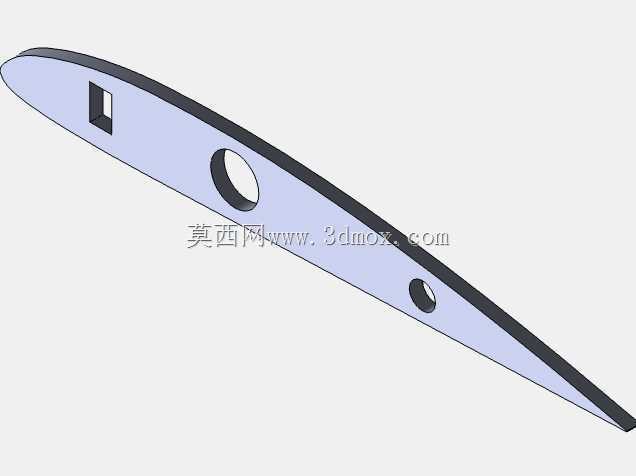

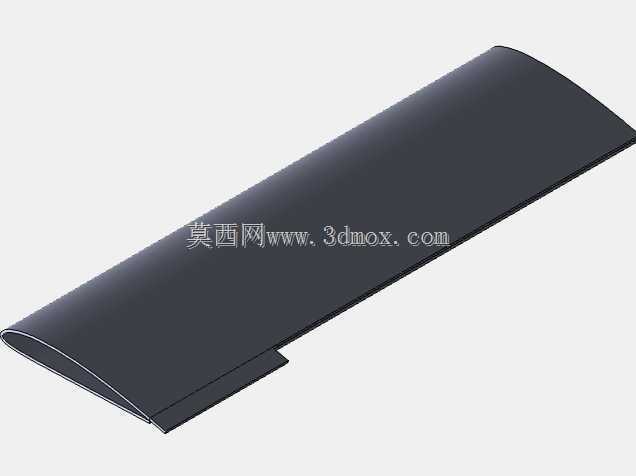

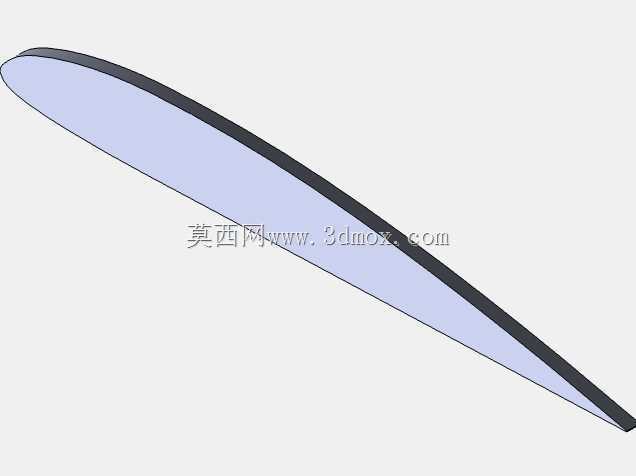

　　设计思路层面，这款模型完全围绕易制作、易调试、飞行稳定三个核心目标展开，首先在结构拆分上，所有部件都设计为平面展开可裁切的形态，没有双曲面、复杂曲面的成型需求，制作者只需要按照裁切轮廓加工纸板，通过预设的折痕、插接定位结构就能完成整机拼接，不需要额外制作复杂的成型模具；翼型部分采用平板弯折加前缘整流的方式模拟CLARK Y翼型的翼面弧度，在保证纸板可加工性的前提下，尽可能还原翼型的气动外形，降低因为材料加工限制带来的气动损失；重心位置设计在主翼弦长30%左右的位置，这个位置对于CLARK Y翼型的固定翼航模来说，既能保证足够的俯仰安定性，也不会因为重心过于靠前导致飞行中低头力矩过大，制作者只需要在机头位置适当添加配重就能快速找到合适的重心点，不需要反复调整整机结构；尾翼力臂长度经过适配设计，在保证机身长度可控、便于携带的前提下，足够的尾翼力臂可以降低尾翼的配平阻力，提升整机的飞行安定性，即使是没有调试经验的入门爱好者，也能通过简单的配重调整获得稳定的滑翔姿态。

　　外形尺寸与安装边界方面，这款航模的主翼展长控制在适合手掷操作的区间，弦长匹配CLARK Y翼型的相对厚度设计，既保证足够的翼面积获得低速升力，也不会因为翼展过大导致纸板结构的刚性不足；机身长度与翼展的比例符合常规低速固定翼航模的设计范围，垂尾高度、平尾展长都经过气动匹配，避免飞行中出现航向不稳定、俯仰过于灵敏的问题；安装边界上，所有部件的插接位置都预留了粘接余量，制作者可以根据自己选用的纸板厚度调整插接松紧度，动力改装时，机头位置预留了微型动力组的安装空间，可以适配重量在适配区间的微型电机、螺旋桨与电池，不需要对机身主体结构做大规模切割修改；舵面安装位置预留了足够的偏转空间，加装舵机后舵面偏转不会与机身、尾翼结构产生干涉，起落架的安装位置设计在整机重心靠前的位置，滑跑时可以保证机身姿态稳定，不会出现拿大顶的情况，同时起落架的金属丝插接结构可以根据降落场地的情况调整伸出长度，在硬质地面降落时可以适当加长缓冲距离，草地降落时可以缩短长度避免杂草勾挂。

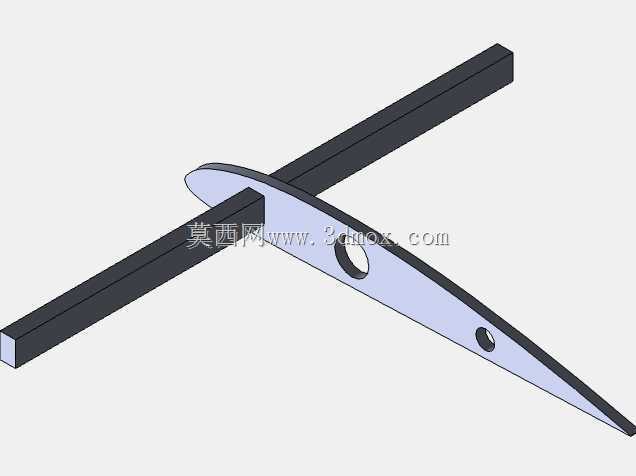

　　从结构强度角度考虑，这款模型的机身主承力部位采用双层纸板粘接的设计，在主翼插接位置、尾翼粘接位置、起落架安装位置都做了局部加强，避免飞行中、着陆时的冲击力导致结构开胶、断裂；主翼部分设计了简易的翼梁结构，通过条状纸板粘接在翼面下方提升翼面的抗弯能力，避免飞行中因为气流冲击导致翼面变形，影响气动效率。整体设计没有冗余的复杂结构，所有结构设计都服务于易制作、好飞行、易修复的核心需求，完全匹配纸板材料的加工特性与结构强度特性，不需要特殊的加工技巧就能完成整机制作。
