框架式立方反应机构机械结构设计

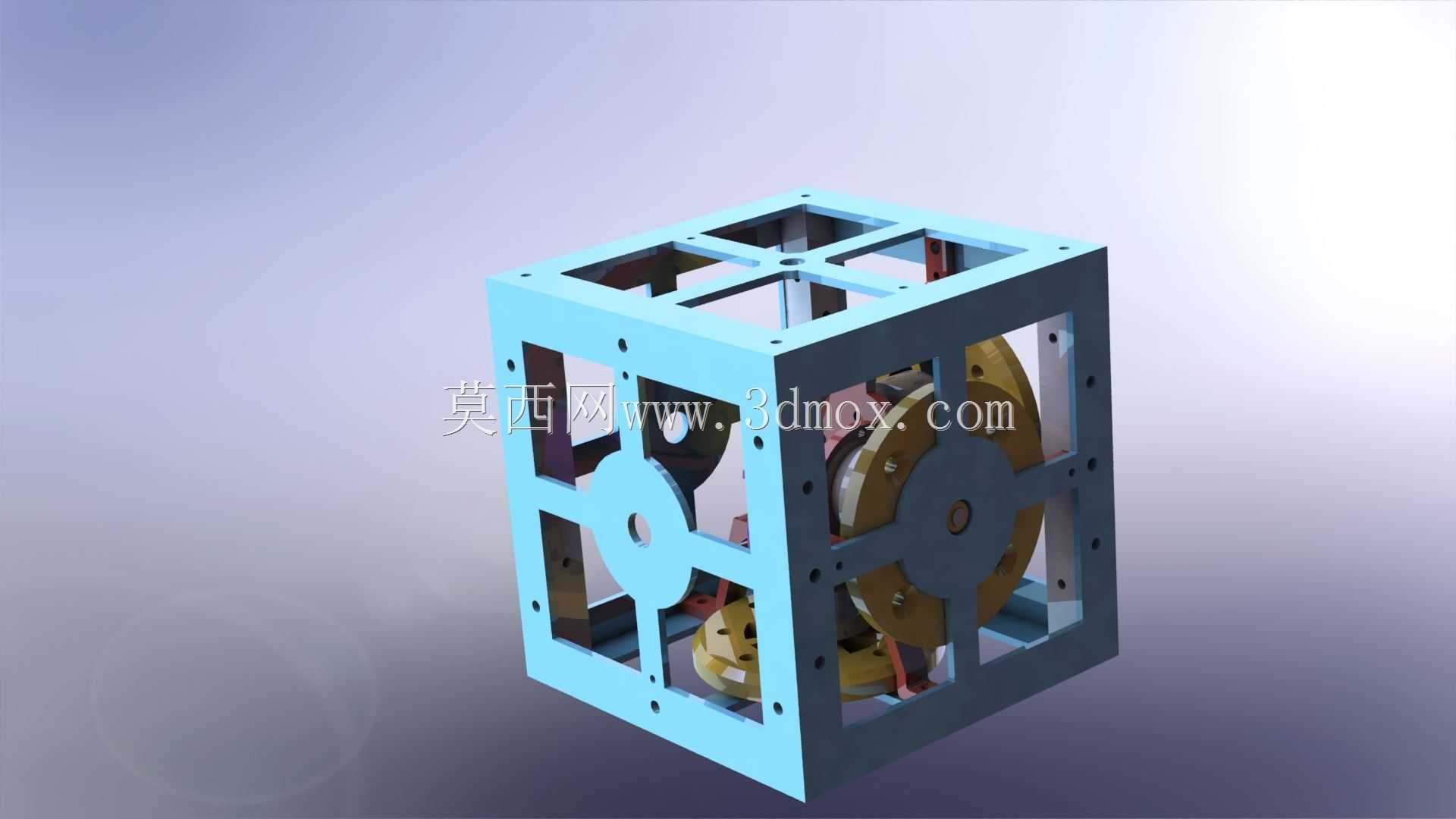

　　该立方构型反应机构的设计，最初是面向小空间内多介质同步反应的实验类场景需求，区别于传统立式反应釜的大占地、单腔体布局，采用正六面体框架式承载结构，将多组传动反应组件集成在立方腔体内部，可在有限安装空间内完成多工位并行的反应作业，适配实验室小批量试样制备、小型化工单元模块化集成、特种电力设备内部绝缘介质反应处理等场景。从结构布局来看，外部采用镂空式立方框架作为主承载基体，框架板材做了等距安装孔位设计，六个面均预留了标准化的组件安装接口，可根据实际反应需求在不同面加装搅拌组件、介质注入接口、传感检测模块或是密封端盖，框架的镂空设计一方面是为了降低整体结构自重，另一方面也便于内部组件的日常检修与快速更换，

　　无需完全拆解整体结构即可完成局部零件的替换。内部集成的多组带轮传动组件，通过中心转轴实现联动，可同步带动腔体内部的多组反应桨叶做定速回转，传动轮系采用错位布局方式，避免运转过程中出现传动干涉，同时在轮系与框架的连接位置设计了嵌入式轴承安装位，保证传动过程的同轴度，减少运转过程中的径向跳动量。从安装边界来看，整体结构为标准正立方构型，各边尺寸保持一致，安装时可根据现场空间布局选择任意面作为安装基准面，无需额外设计转接安装板，框架边缘的安装孔位采用等间距阵列排布，可直接与标准型材支架、实验台架做螺栓连接，安装适配性较强。在设计思路上，该结构优先考虑了模块化拆装需求，整个框架采用分片式板材拼接而成，各板材之间通过定位销与螺栓做紧固连接，

　　拆解后可平板堆叠运输，大幅降低运输过程中的空间占用，现场组装时仅需按照定位销的对位标识即可完成快速拼接，无需复杂的工装辅助定位。内部的反应组件与传动组件均采用独立模块化设计，每个功能单元都可单独从框架上拆解下来，当某一组件出现磨损或是需要更换反应规格时，仅需替换对应模块即可，无需整体更换设备，降低了后期的维护成本。针对反应过程中的密封需求，框架与端盖的连接面设计了嵌入式密封槽，可适配不同厚度的密封胶条，当需要进行带压反应作业时，加装对应规格的密封端盖与密封胶条即可实现腔体密封，满足不同压力等级的反应作业需求。结构的受力设计上，通过有限元仿真对框架的承载能力做了校核，在镂空区域的边缘做了圆角过渡处理，避免应力集中导致的框架变形，

　　即使在内部组件满负载运转的情况下，框架的形变量也能控制在允许范围内，保证传动组件的运转精度。不同于传统反应设备的固定功能属性，该立方结构可通过更换内部组件实现不同的功能切换，比如将反应桨叶更换为研磨组件即可作为小型立方研磨设备使用，更换为混合组件即可作为多介质混合装置使用，拓展性较强，可适配多类小批量作业场景的需求。在传动系统的设计上，预留了外部动力输入接口，可根据实际需求匹配不同功率的驱动电机，接口采用标准轴径设计，可直接与市面常规的减速电机输出轴做连接，无需额外定制转接轴件。
