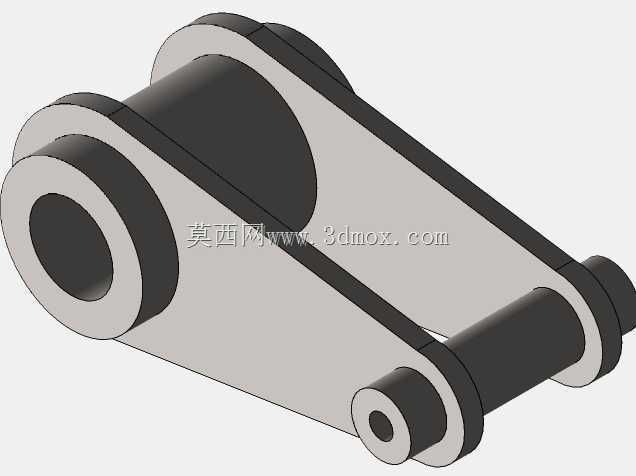

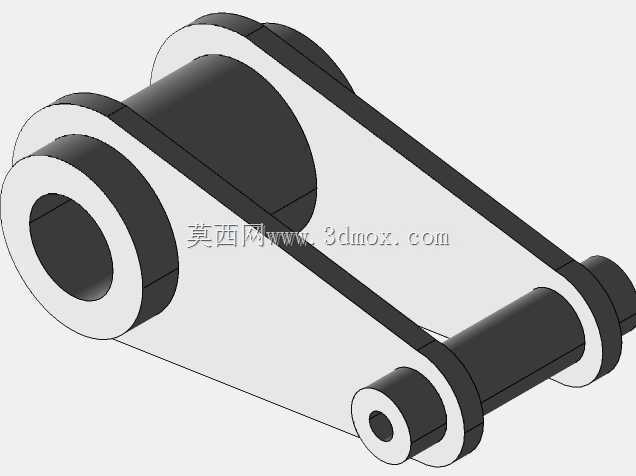

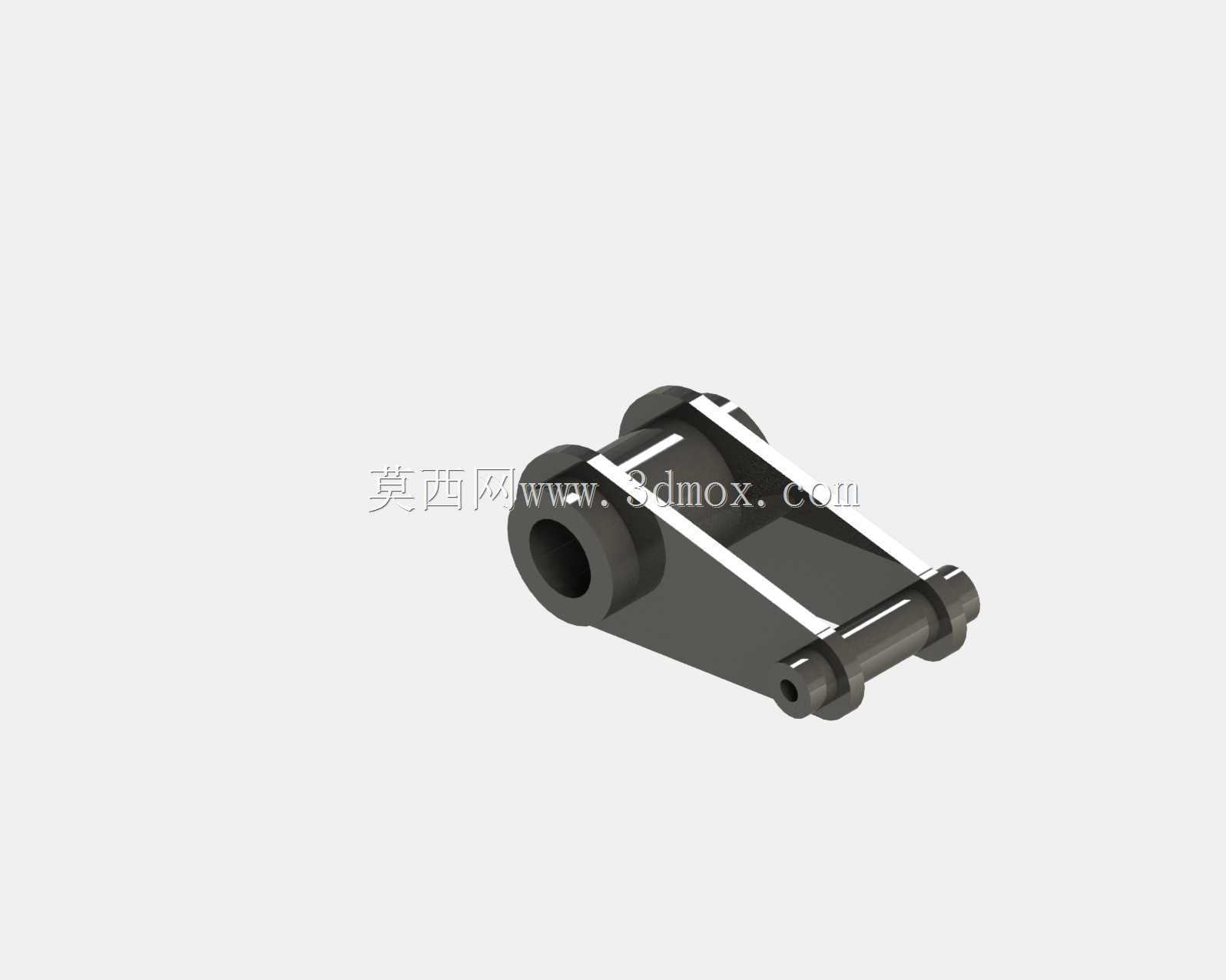

铰接式连接支座结构三维设计

　　这类铰接式连接支座多应用在工程机械臂架、输送线摆动段、工装夹具活动连接端这类需要实现相对转动的传动链路中，核心作用是在两个构件之间传递拉压载荷的同时，保留单自由度的转动余量，避免刚性连接在设备运行过程中因装配误差、工况形变产生的内应力累积，最终导致构件疲劳开裂。从结构设计逻辑来看，主体采用一体化铸钢或锻坯加工的基体，一端设置大直径通孔用于穿装固定销轴，实现与固定端机架的铰接定位，另一端延伸出平行双铰接耳板，耳板上同轴加工销轴孔，用于对接活动端构件，双板结构相比单板铰接能大幅提升侧向抗扭能力，避免受偏载时耳板出现外翻变形。基体与耳板之间设置了渐变过渡的加强筋结构，筋板厚度根据载荷传递路径做了变厚度处理，在应力集中的孔位周边、

　　筋板与基体衔接位置都做了R角过渡，从根源上降低应力集中系数，适配交变载荷下的长期运行需求。尺寸设计上，固定端通孔的孔径公差按照H7级精度控制，孔壁表面粗糙度要求达到Ra1.6，保证销轴装配后转动顺畅无卡滞，同时减少长期转动带来的磨损量；铰接耳板的孔位同轴度公差控制在0.02mm以内，避免穿装销轴后出现别劲现象，耳板的间距根据对接构件的连接端厚度预留0.2-0.3mm的装配间隙，既不会因为间隙过大产生运行晃动，也不会因为间隙过小导致装配困难。安装边界方面，支座的基体底面为加工定位基准面，平面度公差要求0.03mm，安装时可通过端面定位或者销轴定位实现快速对位，不需要额外做复杂的适配调整；转动角度范围根据耳板的开口角度做了限位设计，

　　最大可实现45度的相对摆动，覆盖绝大多数常规铰接场景的转动需求，不需要额外加装限位结构。设计过程中特意将销轴孔的位置做了偏心优化，在同等外形尺寸下提升了支座的抗剪切能力，同时整体结构做了轻量化处理，在非主要承力的基体区域去除了多余的材料，相比同载荷等级的实心支座重量降低约22%，既减少了材料消耗，也降低了活动端的运行惯量，提升设备运行的响应速度。这类构件在实际选型使用时，需要重点核对销轴孔径、耳板间距、安装基准面的位置尺寸，确保与上下游构件的安装边界完全匹配，同时要根据实际工况的载荷大小核算孔壁的比压，选择对应材质的热处理工艺，常规工况下采用45号钢调质处理即可满足强度要求，重载冲击场景下可更换为40Cr材质并做表面淬火处理，

　　提升孔位的耐磨性能。结构上没有多余的复杂曲面，所有加工面均为常规铣削、钻削可实现的特征，不需要特殊的加工工艺，普通机加工车间即可完成全工序加工，加工成本可控，适合批量生产应用。在装配环节，销轴装配前需要涂抹润滑脂，减少初期运行的磨损，后期维护时只需定期检查销轴的磨损量、紧固端的防松情况即可，维护难度极低。
