内燃机传动连杆总成结构设计

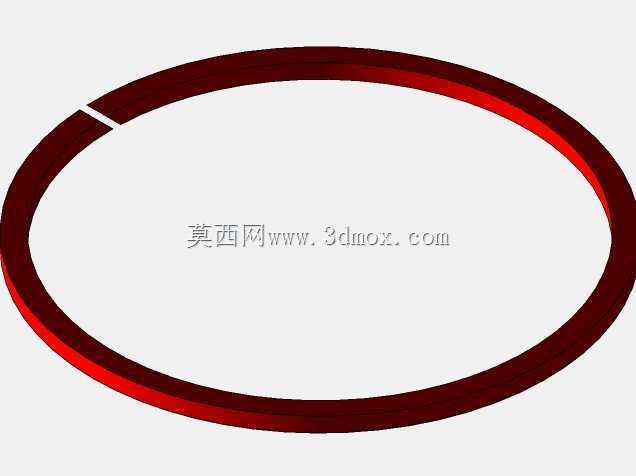

　　这套连杆构件是往复式动力机械里承担运动形式转换的核心传力零件，日常在小型内燃动力、往复泵、曲柄滑块试验台里都能见到同构型部件，它一头套在曲轴曲柄销上，另一头通过活塞销衔接活塞往复组件，把活塞承受的燃气爆发推力转化为曲轴的旋转扭矩，整套运动循环里既要传递交变拉压载荷，还要随曲轴做高速回转，工况载荷特性非常典型。

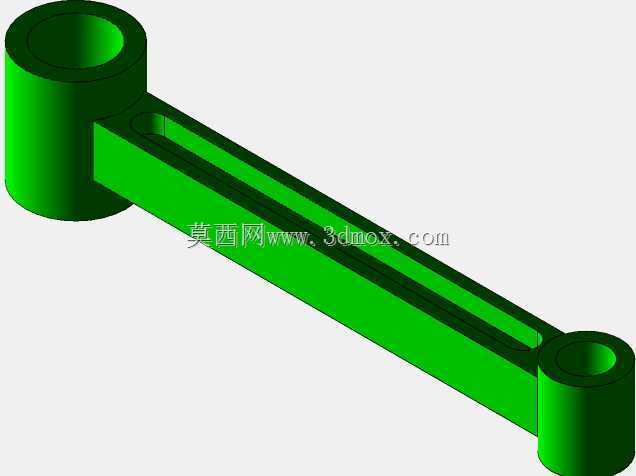

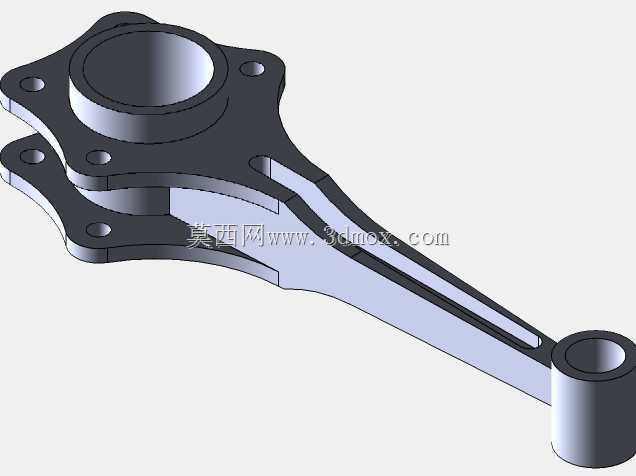

　　从结构布局来看，构件两端分别设置大、小两个同轴度要求严格的环形衬套座：大端环体内径预留轴瓦装配余量，工作时和曲柄销形成滑动摩擦副，环体侧壁做了加厚过渡，用来承载活塞做功冲程传递下来的峰值爆发压力；小端环体用于压入青铜衬套，和活塞销形成铰接回转副，环孔轴线和大端孔轴线严格保持平行，两孔中心距直接决定活塞的行程边界，建模阶段两孔的平行度公差、中心距尺寸都要和动力总成的运动校核参数对齐，一旦中心距偏差超标，活塞运行到上下止点时会出现撞缸或者余隙容积超差的问题。

　　杆身部分没有采用实心整料结构，而是沿长度方向开出双侧通长减重槽，截面呈现工字形受力形态，这个设计思路完全贴合连杆的实际受力特点：连杆工作中主要承受沿杆身轴线方向的交变拉压载荷，工字形截面在相同材料重量下，轴向抗弯、抗失稳的截面模量远高于矩形实心杆，既可以降低整机往复运动质量，减小曲轴高速旋转时的惯性离心力，还能避免杆身过重带来的动平衡调校负担。杆身和两端环座的衔接位置全部做了大圆角圆弧过渡，没有尖锐应力集中棱角，实际台架试验里，连杆的疲劳断裂失效绝大多数都出现在杆头和杆身的衔接拐角处，圆角过渡可以大幅降低交变载荷下的应力峰值，避免长期运行出现疲劳裂纹。

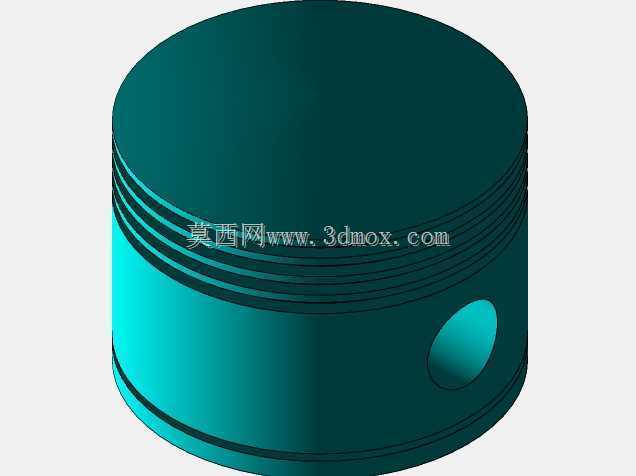

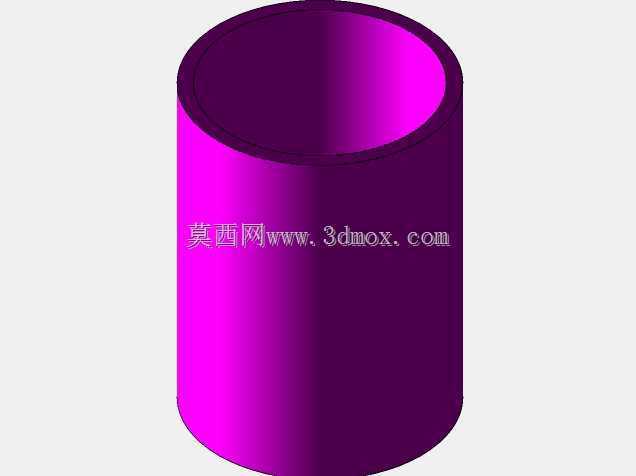

　　安装边界层面，大端环的外圆直径不能超过曲轴箱内部的连杆运动扫掠空间，发动机装配时连杆需要从气缸孔侧伸入曲轴箱，大端外径必须小于气缸内径才能顺利穿装；小端环的外圆尺寸要和活塞内腔的销座空间匹配，活塞运行到上止点时，小端环顶面不能和活塞内腔顶面发生运动干涉。杆身两侧的减重槽侧壁保留均匀壁厚，槽底和杆身外轮廓平行，加工时可以采用模锻成型后再精加工两端孔位，毛坯锻造的纤维流线沿杆身轮廓连续分布，比切削加工出来的零件抗疲劳强度高出一个等级。

　　实际选型匹配时，首先要根据动力缸的缸径、爆发压力确定连杆的最小杆身截面积，保证最大压缩载荷下杆身不会发生纵向失稳弯曲；再根据曲轴曲柄销直径、活塞销直径匹配两端环孔的配合尺寸，轴瓦装配后大端孔的圆度要控制在公差范围内，避免高速运转时出现轴瓦偏磨、抱轴故障。建模过程中可以直接把连杆装配到曲柄滑块机构里做运动仿真，模拟曲轴整周回转时连杆的摆角变化、扫掠空间，核对连杆和气缸壁、曲轴箱加强筋之间的最小安全间隙，尤其是杆身摆动到最大偏角位置时，不能和缸体内壁发生剐蹭。杆身减重槽的开槽深度也要经过刚度校核，不能为了过度减重削薄壁厚，否则在拉伸冲程里杆身容易出现横向弯曲变形，导致两端孔轴线平行度超差，进一步引发活塞偏磨、拉缸的连锁故障。两端环座的端面要保留足够的磨削加工余量，装配后连杆大端侧面和曲柄臂之间要预留合适的轴向间隙，补偿曲轴运转时的热膨胀伸长量，避免运转过程中出现侧面摩擦卡滞。
