电力变压器配套铰接式连接支座结构

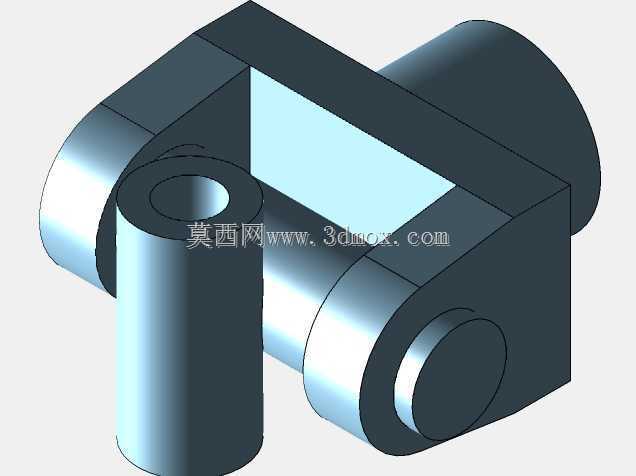

　　该铰接式连接支座构件主要应用于户外电力变压器的配套安装与传动连接场景，在整套变电设备中承担侧部组件铰接定位、载荷传递与活动端限位的作用。从现场装配的实际工况来看，这类支座多布置在变压器油箱侧壁的操动机构联动部位，一端通过横向贯通的圆柱轴段与外部连杆组件形成回转副，另一端的竖向带孔柱体则用于穿装定位销轴，将支座整体固定在变压器箱体的预设安装基面上，中间留出的U型开口空间，正是为了给联动杆件的往复摆动预留足够运动行程，避免设备运行过程中杆件与支座本体发生运动干涉。

　　从结构设计思路层面拆解，该构件没有采用复杂的异形曲面造型，全部以规则圆柱面与正交平面组合成型，首先是适配电力设备现场加工与装配的工艺特性：支座的所有配合面均为车削、铣削即可完成的常规加工面，横向布置的两个同轴圆柱轴段直径统一，既可以直接作为铰接回转的支撑轴颈，也可以作为衬套压装的基准面，轴段端面预留的同轴沉孔可用于装入润滑衬套或者限位端盖，降低铰接部位长期运行的磨损速率。竖向伸出的圆柱柱体中心加工有贯通通孔，孔位轴线与横向轴段的轴线呈空间垂直正交，这种正交布局完全匹配变压器侧部操动机构的力传递方向，操动过程中横向连杆的回转作用力可以直接通过支座本体传导至竖向固定销轴，力流路径短且无额外的弯折应力集中点。

　　外形尺寸与安装边界方面，该支座整体轮廓紧凑，横向总长度由两侧圆柱轴段的外端面限定，竖向高度以底部安装贴合面到竖向柱体顶端的距离为控制边界，U型开口的内侧宽度需要严格匹配联动杆件的端部厚度，开口两侧的立板厚度经过受力校核，既要满足变压器短路工况下的冲击载荷承载要求，也不会过度挤占箱壁侧的安装空间。实际装配时，支座的底部平面完全贴合变压器箱体的焊接安装垫板，竖向销轴穿入柱体通孔后两端加装防松垫圈与开口销，横向轴段与外部连杆的铰接孔之间预留合理的配合间隙，既保证回转动作灵活无卡滞，也避免间隙过大导致操动过程中出现冲击异响。

　　从功能特性来看，该构件同时承担了支撑、铰接、限位三重作用：本体的块状基体为整个铰接点提供刚性支撑，两侧同轴圆柱轴段为联动杆件提供回转基准，U型开口的两侧立板可以对连杆的摆动幅度形成机械限位，当连杆摆动到预设极限位置时，杆件侧面会与立板内侧端面接触，阻止机构超行程动作，避免变压器分接开关操动到位后出现过冲故障。构件的所有棱边均做了倒角处理，没有尖锐的加工毛刺，既方便现场安装时操作人员对位装配，也能避免高压电场环境下尖端放电的隐患，适配电力设备长期户外运行的防护要求。建模过程中所有配合尺寸均按照工程装配逻辑做了关联约束，横向轴段的同轴度、竖向孔与轴段的垂直度都在结构里做了对应几何体现，可直接用于后续的工程图导出、干涉校验与工况受力仿真，为变压器整套操动机构的布局设计提供准确的结构参考。
