俄标电力变压器绝缘套管结构件

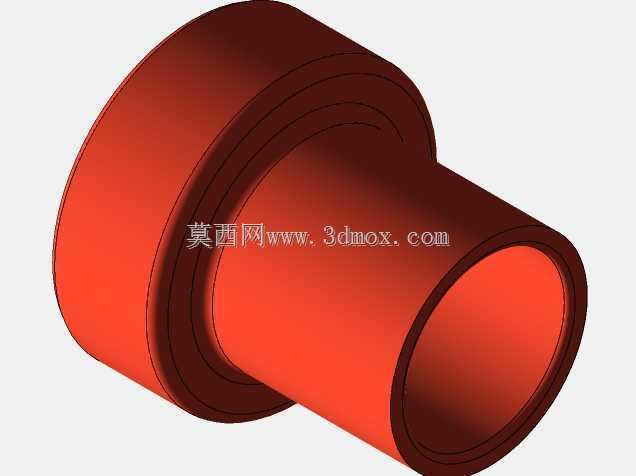

　　在输配电设备的现场装配环节，高压绕组引出端与油箱壁之间的绝缘隔离一直是结构设计里不能出错的部分，这款对应ГОСТ 13956-74标准的Нипелт 1-6-22A型绝缘套管结构件，正是为1~6kV电压等级、额定电流22A的油浸式电力变压器配套设计的引出端绝缘支撑部件。从三维建模的视角拆解这个零件，整体采用同轴回转体的构型逻辑，大直径端为贴合变压器油箱安装面的法兰限位段，小直径端为向外延伸的引线穿套段，内外全通的中空腔道用来穿过变压器低压侧的导电引出杆，腔体内壁预留均匀的绝缘壁厚，既保证环氧或者酚醛压塑材质的绝缘件拥有足够的爬电距离，也避免穿线过程中尖锐棱边刮伤引线外层的绝缘护套。大端法兰的外圆加工有多道环形凹槽，

　　这些槽位在装配时会嵌入耐油橡胶密封垫圈，当套管从油箱外壁的开孔穿入后，法兰端面紧贴油箱外侧钢板，环形槽内的密封圈被压紧后完全阻断变压器内部绝缘油从安装孔缝隙向外渗漏的路径，同时多道槽的结构也相当于在法兰贴合面拉长了油气外泄的迂回路径，即便单道密封圈出现长期老化压缩量不足的情况，剩余槽位的密封冗余依然可以维持油箱的密闭性能。延伸段的外圆柱面做了逐级收窄的台阶设计，靠近法兰的根部壁厚最大，用来承接油箱安装孔传递的振动载荷，变压器运行时铁芯的电磁振动、外部短路故障产生的电动力冲击都会作用在套管根部，加厚的回转壁可以避免长期交变应力下出现绝缘件开裂的问题；向外延伸的末端壁厚适当减薄，端部做了圆滑的倒圆处理，

　　既方便现场装配时将外部接线端子的绝缘护罩套入，也消除了端部尖角带来的局部电场集中问题，高压场景下尖角位置容易发生空气电离放电，圆滑过渡的外轮廓可以让端部电场分布更均匀，降低运行时的电晕损耗。设计过程中首先要锁定的安装边界是油箱壁的开孔直径，套管大端法兰的外径必须大于开孔尺寸，形成可靠的轴向限位，穿入油箱内部的轴段长度要和油箱壁钢板厚度、内侧紧固螺母的压紧行程匹配，既不能因为轴段过短导致螺母无法锁紧，也不能因为轴段过长伸入油箱内部触碰绕组端部的绝缘层。中空内孔的直径要和配套导电杆的外径留出合理间隙，间隙过小会导致穿装时导电杆刮蹭内壁绝缘层，间隙过大则会让导电杆在运行中出现径向晃动，长期振动磨损绝缘件内孔。

　　零件所有的回转面都保持严格的同轴度要求，建模时以中心轴线为唯一基准绘制旋转草图，法兰端面和轴线的垂直度公差控制在装配允许范围内，避免锁紧后套管出现偏斜，导致密封圈局部压合不严出现渗油隐患。在变电站户外运行场景下，这类套管还要耐受日照紫外线、温差交变、雨水冲刷的长期作用，外表面的光滑构型没有积污死角，运维人员清扫外绝缘表面的浮尘时可以沿圆周方向一次性擦拭到位，阶梯状的外轮廓也额外增加了外表面的爬电距离，在潮湿凝露的天气里，沿绝缘件表面形成的水膜会被台阶隔断，不会形成连续的导电通路，有效避免沿面闪络故障。建模阶段把所有倒角、密封槽、壁厚过渡的细节完整还原，后续出工程图时可以直接标注各段尺寸、形位公差和材质要求，加工方拿到图纸后可以直接通过模压成型工艺制作绝缘坯件，后续仅需少量机加工保证密封槽和端面的精度，不需要额外做复杂的二次装配，零件本身为一体式回转结构，没有拼接焊缝，从根源上消除了拼接位置的绝缘薄弱点，完全适配小型配电变压器侧装引出端的绝缘密封需求。
