电力变压器大直径级间加强筋蒙皮环体

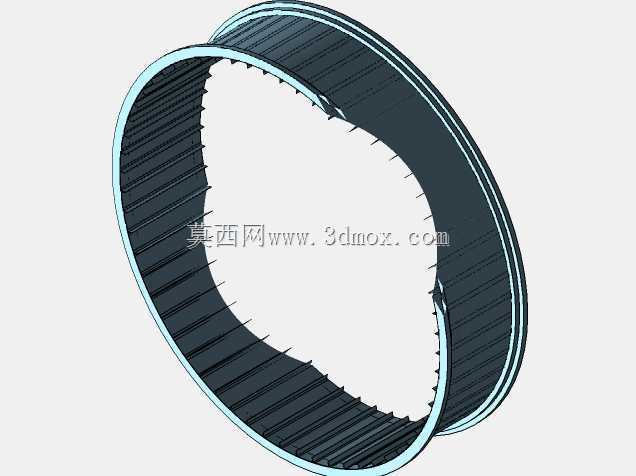

　　该环形构件面向大型电力变压器内部级间支撑与油道分隔场景，属于变压器器身装配中承担周向定位、绝缘间隔与油流导向作用的关键结构件，在60吨级大容量变压器的绕组装配工序中，套设于高低压绕组之间的轴向区间，既为相邻绕组段提供刚性周向支撑边界，也通过蒙皮内侧均匀排布的轴向加强筋形成连续的纵向散热油道，让变压器运行时绕组产生的热量能够顺着筋条间的沟槽随绝缘油循环带出，避免局部热点累积。从现场装配的实际边界来看，该环体的内轮廓半径达到4000mm，轴向总长度为1000mm，蒙皮本体厚度控制在2.4mm，属于典型的大直径薄壳环形件，设计时首先要匹配对应大容量变压器绕组的外径公差：环体内壁与绕组外护层之间需预留0.8~1.2mm的装配间隙，

　　既不能间隙过大导致绕组运行时出现径向窜动，也不能间隙过小造成套装时刮蹭绕组绝缘纸。蒙皮内侧的加强筋采用等间距轴向直筋布局，筋条高度统一为35mm，沿整周360度均匀分布，相邻筋条的周向间距控制在120mm左右，这种布局一方面让薄蒙皮在承受变压器短路冲击时的径向抗失稳能力提升数倍——大容量变压器出口短路瞬间绕组会产生巨大的径向电动力，若没有密集筋条支撑，2.4mm厚的薄蒙皮很容易发生屈曲变形，进而挤压绕组绝缘；另一方面筋条之间形成的贯通沟槽完全沿轴向延伸，绝缘油从绕组下端油道进入后，可以无阻碍地顺着沟槽向上流动，不会出现横向阻挡造成的油流死区，散热效率比带横向挡边的间隔结构高出不少。环体的两个轴向端面做了翻边包边处理，翻边宽度为20mm，翻边处同样和蒙皮、筋条焊接为整体，这处设计的考量有两点：一是薄蒙皮的端面边缘如果直接裸露，套装过程中很容易划伤工人或者勾挂绕组的绝缘皱纹纸，翻边后边缘圆滑无锐边；二是翻边形成的环形端面可以作为级间结构的轴向定位面，装配时和上下相邻的绝缘压圈端面贴合，承受绕组轴向压紧力时，压强可以通过翻边环均匀分散，不会出现薄板材局部压溃的情况。筋条和蒙皮的连接采用断续塞焊工艺，每间隔200mm设置一处焊接点，既保证筋条和蒙皮之间连接牢固，不会在长期油流冲刷和振动下脱落，也避免满焊造成薄蒙皮焊接变形——大直径薄壳件的焊接变形控制是这类结构的加工难点，如果整周满焊，焊接热输入会让蒙皮产生不规则的波浪变形，

　　圆度公差很难控制在设计要求的5mm以内，断续焊配合焊后校圆工序，可以把整环的圆度偏差稳定控制在3mm以内，满足套装要求。在变压器实际运行工况里，这个级间环体长期浸泡在85摄氏度以下的矿物绝缘油中，材料选用低磁钢板制作，避免在交变磁场中产生额外的涡流损耗，若采用普通碳钢，环体处于绕组的漏磁场区间内会产生环流发热，反而额外增加变压器的负载损耗，低磁材料的导磁率接近空气，能大幅降低漏磁在结构件上引发的附加损耗。结构建模过程中，首先绘制半径4000mm的中心基准圆，以此为基础偏移出蒙皮的内外壁曲面，厚度给定2.4mm，随后在蒙皮内侧建立单根轴向筋条的拉伸特征，筋条截面为矩形，沿环体内壁法向贴合，再对单根筋条执行整周圆周阵列，

　　阵列数量根据周向间距计算得出，保证所有筋条间距均匀；之后在环体两端建立翻边特征，将蒙皮两端沿径向向内折弯20mm，再对所有筋条、蒙皮、翻边的交接位置做焊接坡口的工艺倒角，最后整体校验环体的最小通径，确保内部能够顺利穿过对应直径的绕组，同时核对轴向长度1000mm和绕组段间的间隔尺寸完全匹配，不会出现轴向尺寸过长导致压圈无法压紧、过短导致级间出现轴向窜动间隙的问题。这类大尺寸级间结构多用于百万千瓦级发电机组配套的主变压器、特高压变电站的大容量升压变场景，这类设备的绕组直径普遍超过7米，级间间隔件的尺寸也相应放大，设计时不能直接套用小型变压器的小尺寸间隔条结构，必须通过整环式带筋蒙皮来保证整体刚性，同时兼顾油流散热、绝缘配合、短路受力等多方面要求，建模阶段还要提前考虑运输过程中的刚性支撑——大直径薄环如果没有临时加固，长途运输中容易发生椭圆变形，出厂前会在环体内侧加装3道可拆卸的临时支撑横撑，现场套装前再拆除，这部分工艺结构也需要在三维模型中预留对应的安装孔位，避免现场加工。
