共轴双旋翼隐身高速武装直升机

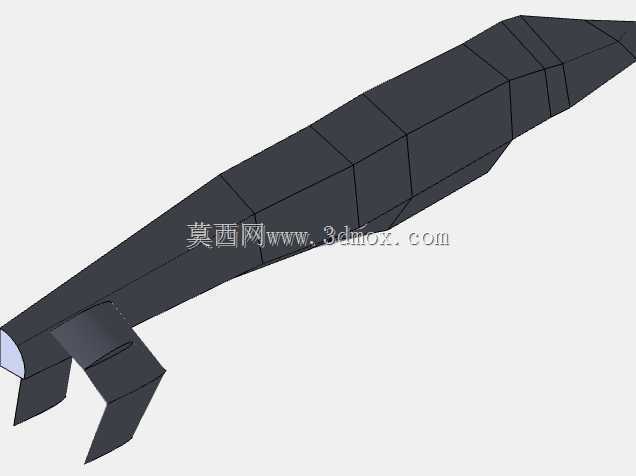

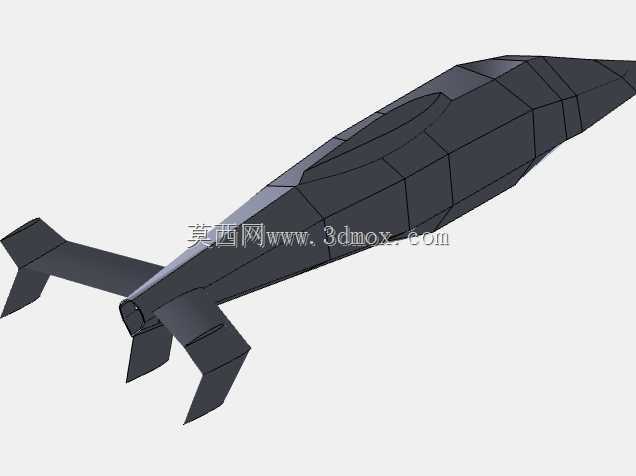

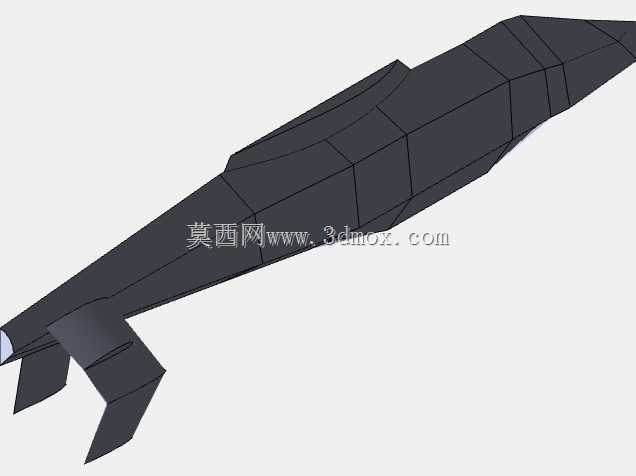

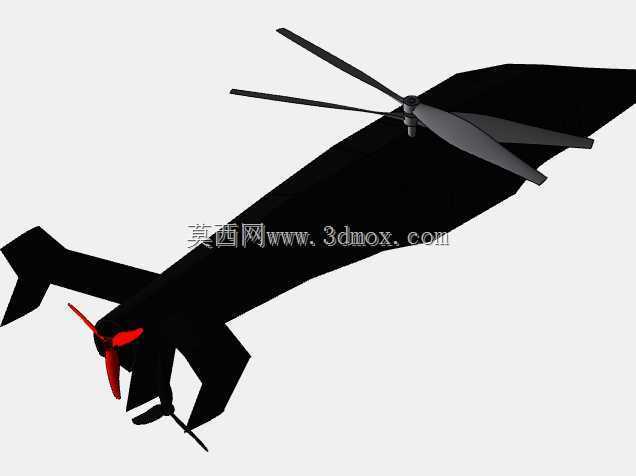

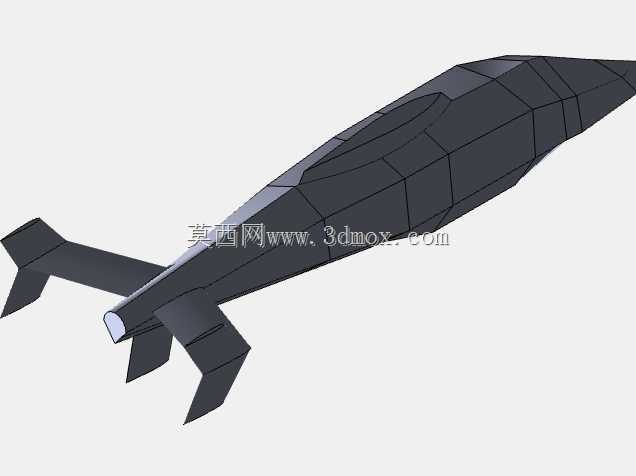

　　该构型飞行器的三维数模完整还原了共轴反转双旋翼、低可探测性机身、尾部推进装置与机载任务模块的相对位置关系，可直接用于旋翼飞行器方案论证、气动布局比对、结构干涉检查与教学演示场景。整机采用狭长飞翼融合体作为主体承载结构，机身截面沿航向持续收窄，棱边按照平行对齐原则布置，将入射雷达波集中散射到少数非威胁方位，满足前沿低空突防、近距火力支援、战场侦察监视的任务需求。常规单旋翼带尾桨布局在高速前飞时，后退桨叶容易进入失速边界，前飞速度提升受到明显限制；共轴双旋翼通过上下两副旋翼反向旋转，各自的扭矩在机身轴线上相互抵消，不需要布置长尾梁和抗扭尾桨，既缩短了整机纵向尺寸，也消除了尾桨传动损耗，旋翼桨盘直径可以在相同起飞重量下进一步压缩，

　　适配舰艇甲板、野外狭小起降场的停放要求。数模中上下旋翼保持合理的轴向间距，避免大拉力状态下桨叶挥舞变形发生打桨，桨毂处集成倾斜操纵机构，能够通过周期变距控制俯仰与滚转姿态，差动总距则提供偏航操纵力矩，在低空紊流、侧风进场阶段保持姿态稳定。机身尾部设置水平朝向的推进装置，巡航阶段提供向前的轴向推力，让旋翼逐步卸载，不再承担全部前进拉力，前飞升力主要由固定翼面与机身共同提供，飞行速度区间相较常规直升机明显拓宽；进入任务区域后，尾部推力装置可反向输出阻力，快速减速并稳定悬停，为对地瞄准、目标识别、载荷投放争取更长的稳定窗口。机身两侧布置内埋式武器舱与短翼挂点，机头下方设置光电探测转塔，棱边修型同时兼顾传感器视界与隐身要求，

　　起落架采用后三点收放形式，巡航状态全部埋入机身轮廓，避免外露构件破坏雷达隐身连续性。建模过程中优先保证气动外形的曲面连续性，机身左右对称面严格对齐，垂直安定面与水平尾翼按照naca0010对称翼型拉伸成型，翼面厚度分布沿展向平滑过渡，既降低结构建模的对称约束复杂度，也让横航向稳定性在无尾布局下得到补偿。从安装边界来看，旋翼桨盘的旋转包络单独留出安全间隙，机身下方任务载荷舱、起落架舱、航电设备舱的分区清晰，尾部推进装置的进气与排气通道沿机身轴线布置，避免旋翼下洗气流直接灌入喷口引发推力损失。该数模可支撑旋翼间距优化、重心包线核算、操纵面偏转行程检查、地面设备适配等前期设计工作，也可作为新概念高速直升机原理样机的可视化验证载体，帮助结构设计人员梳理旋翼系统、机身承力框、任务载荷与推进模块之间的装配逻辑。
