FPV航拍云台头部凸轮减重机架

　　这套结构面向小型FPV航拍载机的头部载荷安装场景，核心解决相机云台在飞行振动、起降冲击和快速机动下的定位与姿态切换问题。整机头部不再采用厚重整块基座，而是通过侧板、底板、凸轮摇臂和立轴的组合，把相机固定、角度锁止和减重开孔整合在同一框架内。

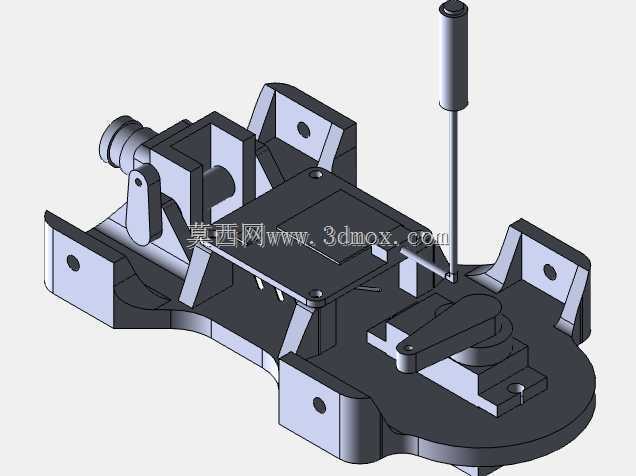

　　从实际用途看，载机头部需要同时容纳相机、俯仰调节件和连接机身的安装耳片。前端圆筒状接口用于对接镜头或相机筒，两侧立板提供侧向支撑，底部带孔耳片则负责与机身框架螺接。凸轮机构位于底板中部，摇臂绕支点转动时推动相关联动件，实现头部姿态的限位或切换；这种方式比单纯靠摩擦锁紧更可靠，在振动环境下也能保持位置。

　　设计思路上，这一版本明显偏向结构精炼。原先锐边交接处被处理为倒角或过渡圆角，受力较大的轮廓采用椭圆形或圆滑曲线，以降低尖角处的应力集中。底板并非满铺板材，而是按载荷路径保留主梁、安装凸台和凸轮支撑区，中间多余材料被切除；侧板也开设圆孔和异形窗口，既减轻头部重量，又给线缆、紧固件和调节工具留出操作空间。

　　对FPV载机而言，头部重量直接影响整机重心和响应速度。框架越靠前，重量变化对俯仰惯量的影响越明显，因此减重不能简单理解为挖空。模型中保留的材料多集中在螺接孔、转轴孔、凸轮接触区和侧板折弯受力线上，这些位置在起降和机动时承受拉压、弯曲与局部挤压；而非受力区则大幅去除，形成镂空但连续的承力骨架。

　　安装边界方面，底部两侧耳片的孔位决定了与机身主梁或头部碳板的连接间距，装配时需保证左右孔同轴，避免侧板受扭。前端相机接口的轴线应与机身航向保持一致，俯仰转轴区域则要预留摇臂运动行程，防止凸轮转动时与底板立边干涉。立轴从底板向上伸出，周边需要保留足够间隙，保证连杆或拨杆在全行程内不蹭碰侧板。

　　凸轮与摇臂接触面是磨损和间隙控制的重点。三维结构中可以看到摇臂通过紧固件与回转中心连接，轮廓面在动作时承受反复接触压力；若后续加工采用钣金或机加工件，应在该区域考虑耐磨垫片、衬套或局部加厚。倒角不仅是外观处理，更能减少热处理或钣金弯折后的裂纹风险，也避免装配时划伤线缆。

　　线缆走向同样被纳入结构布局。头部相机通常需要供电和视频线，镂空底板与侧板窗口可让线缆沿框架内侧穿行，减少外露晃动；但在转轴和凸轮附近必须固定线束，避免摇臂运动时夹线。对于追求轻量化的航拍平台，这种把机械传动、安装接口和走线空间合并设计的方式，比后期零散加装支架更紧凑。

　　从结构工程师角度看，该模型适合作为头部云台机架的方案验证件：可在三维环境中检查凸轮行程、孔位匹配、侧板间距和相机包络，再根据实际机身宽度调整耳片位置。若用于飞行件，还需结合材料厚度和连接方式复核侧板刚度，尤其是镜头前端悬臂区域，不能因过度减重导致共振。整体方案体现了以受力路径组织材料、以凸轮实现可靠动作、以镂空控制头部质量的设计取向。
