船用流体输送齿轮泵支撑基座结构

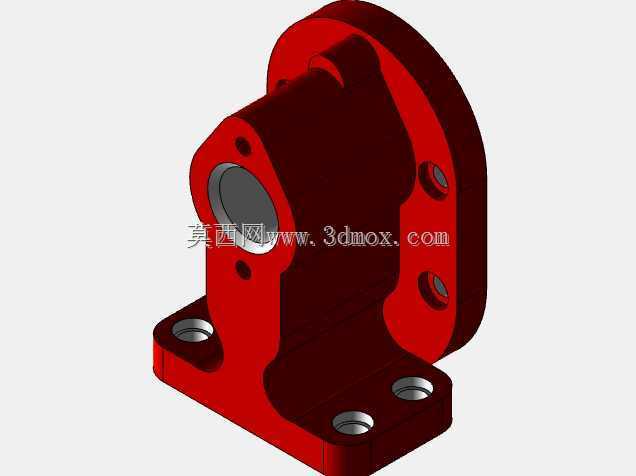

　　在船舶舱底辅机、小型润滑油输送单元的布局里，这类齿轮泵基座是承担泵体定位、载荷传递的核心结构件，日常接触的工况多是舱室内部持续振动、少量油气侵蚀，以及管路连接带来的交变拉压载荷，设计时首先要匹配齿轮泵本体的安装接口，不能出现装配干涉。从结构上看，基座采用一体化铸造成型后做机加工的工艺路线，上部的圆形法兰面直接对接齿轮泵的端盖连接位，法兰面上预留的四个沉头安装孔位置度公差控制在0.05mm以内，保证泵体装入后齿轮轴的同轴度符合运转要求，避免出现齿轮偏磨、轴封渗漏的问题。下部的安装底板延伸出两个带通孔的支脚，孔位适配舱内设备安装基座的通用螺孔间距，安装时可以通过螺栓直接固定在预置的安装垫铁上，底板和上部立筒之间做了大圆角过渡，

　　避免应力集中在长期振动下出现焊缝或者铸造裂纹。中间的筒体内腔是避让齿轮泵伸出轴的空间，内壁加工时留足了轴运转的安全间隙，同时筒壁厚度经过载荷核算，能够承受泵体运转时产生的径向力，不会出现薄壁振颤引发的噪音放大问题。实际选型适配时，要注意基座的安装边界：上部法兰的外径要和泵体端盖的密封槽尺寸匹配，保证密封垫压紧后不会出现渗漏；下部支脚的安装孔中心距要和现场安装位的螺孔对齐，避免现场扩孔改动影响基座强度；基座的总高度要匹配齿轮泵和原动机之间的轴连接高度差，保证联轴器的同轴度调整余量在允许范围内。这类基座的设计没有多余的冗余结构，所有的壁厚、加强筋位置都是围绕齿轮泵的运转载荷来设置，比如法兰和筒体连接的位置加厚了3mm，

　　就是为了抵消螺栓预紧力带来的法兰面变形，保证泵体安装后端面的平面度符合密封要求。在船舶的小型燃油输送、润滑油补压场景里，齿轮泵本身是正向容积式输送，输出压力稳定但运转时会有持续的小幅振动，基座的刚性直接决定了泵组的运转寿命，如果基座刚性不足，长期运转后会出现螺栓松动、轴封磨损加快的问题，所以设计时除了静态的尺寸匹配，还要核算基座的固有频率，避开泵组运转的激振频率区间，防止出现共振。从建模逻辑上看，做这个基座的三维模型时，首先要确定上部法兰的安装基准，以泵体的轴中心为建模原点，向下延伸出筒体结构，再展开下部的安装支脚，所有的安装孔位都要和配套泵体的安装孔做同轴配合，过渡圆角的设置要符合铸造工艺要求，不能出现锐角导致铸造时出现冷隔缺陷，

　　机加工面的余量预留要均匀，避免后续加工时出现余量不均导致的变形。实际现场安装时，基座固定后要先检测法兰面的平面度，误差不能超过0.02mm，再吊装齿轮泵进行对接，螺栓紧固时要采用对角分次拧紧的方式，保证法兰面受力均匀，避免单侧受力导致泵体倾斜。这类基座除了船用场景，在小型机床的润滑系统、工业设备的稀油润滑站里也有适配应用，只要安装接口尺寸匹配，都可以作为齿轮泵的支撑固定件使用，结构的通用性较强，没有特殊的定制化异形结构，加工难度低，适合批量生产配套。
