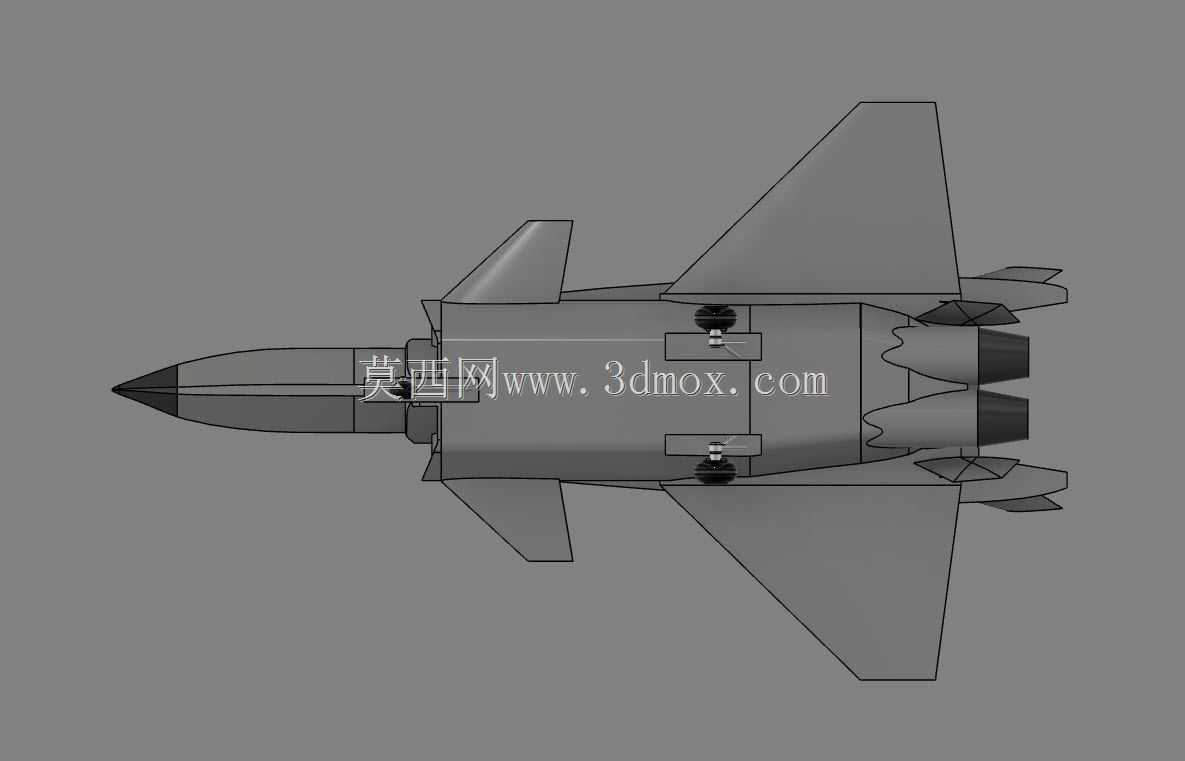

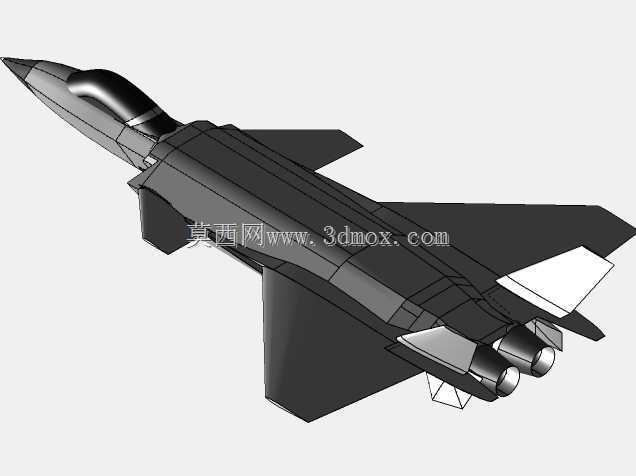

歼二十隐身制空战斗机整机结构数模

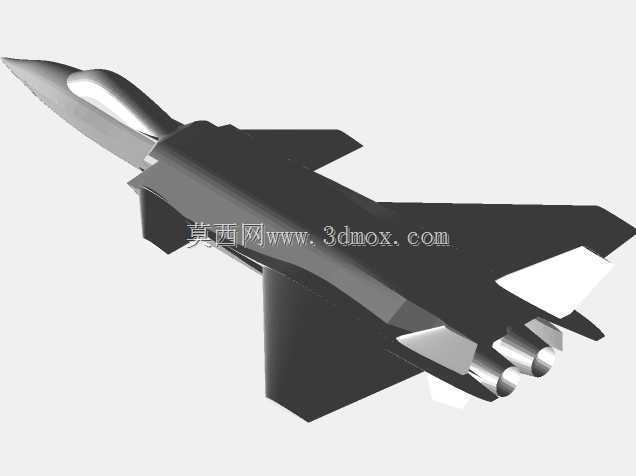

　　这套整机数模围绕第五代制空战斗机的总体布置展开，建模时没有把外形当作单纯曲面练习，而是把隐身作战需求、高速巡航姿态、起降支撑约束和内部设备分区放在同一条结构主线上核对。机头采用尖锐棱边截面，前机身轮廓沿纵向形成连续折线，雷达入射波不会在正面形成强镜面反射；座舱盖与机身背脊平滑衔接，框边位置压低，既给飞行员留出全向视野，也避免透明件边缘破坏正面低可探测轮廓。进气道布置在机身两侧下方，唇口带有后掠和遮蔽角度，从前方无法直接直视压气机叶片，这一区域建模时需要反复核对S弯管道的包络，既要保证进气截面在大迎角状态下不被机身乱流遮挡，也要给主起落架收放留出独立通道。

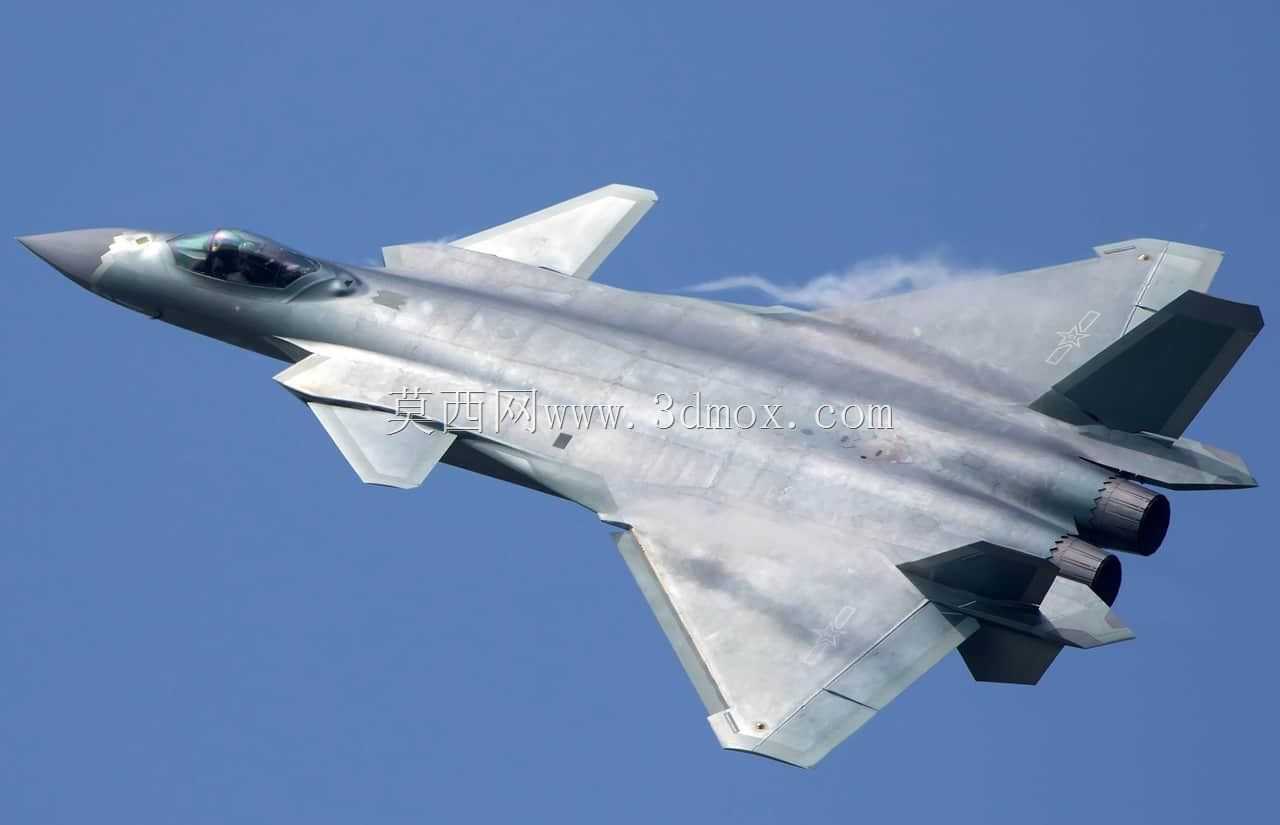

　　从使用场景看，这类机型承担的是远程截击、制空巡逻和突防打击任务，因此整机重心、翼面位置和弹舱边界必须协同。主机翼采用大后掠切尖三角翼，翼身融合段从进气道后方一直过渡到尾撑，升力体机身在亚声速巡航时能够分担部分升力，在跨声速段又能降低波阻。模型中机翼后缘设置襟副翼分区，前缘机动襟翼沿翼根到翼尖保持连续角度，偏转时需要检查与机身侧面鼓包的干涉；全动垂尾采用外倾布局，垂尾转轴并非简单垂直安装，而是带后掠角和倾斜角，舵面偏转同时提供航向稳定与侧向隐身控制，尾喷口两侧的尾撑还能对后方红外辐射和雷达散射形成遮挡。

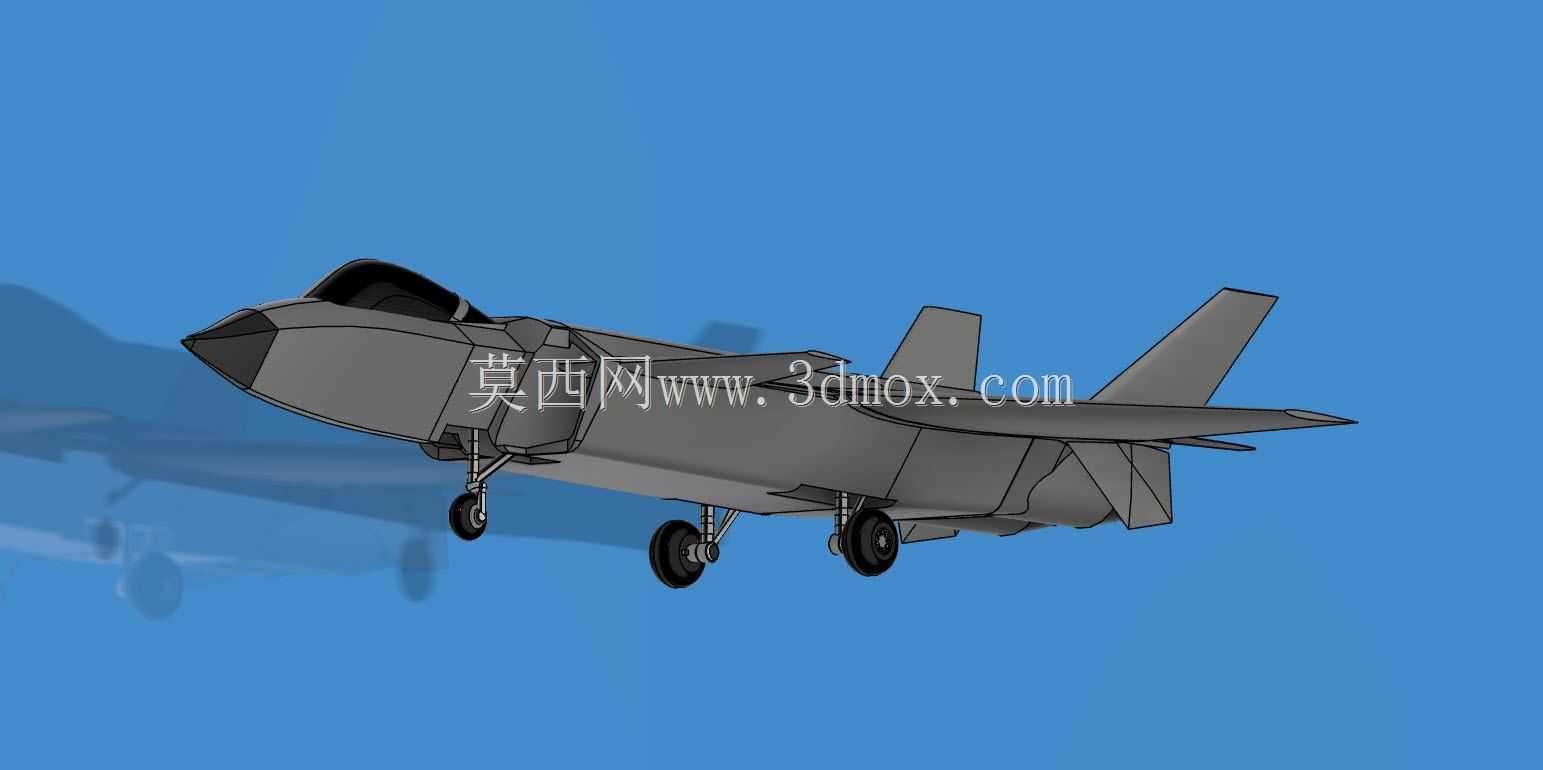

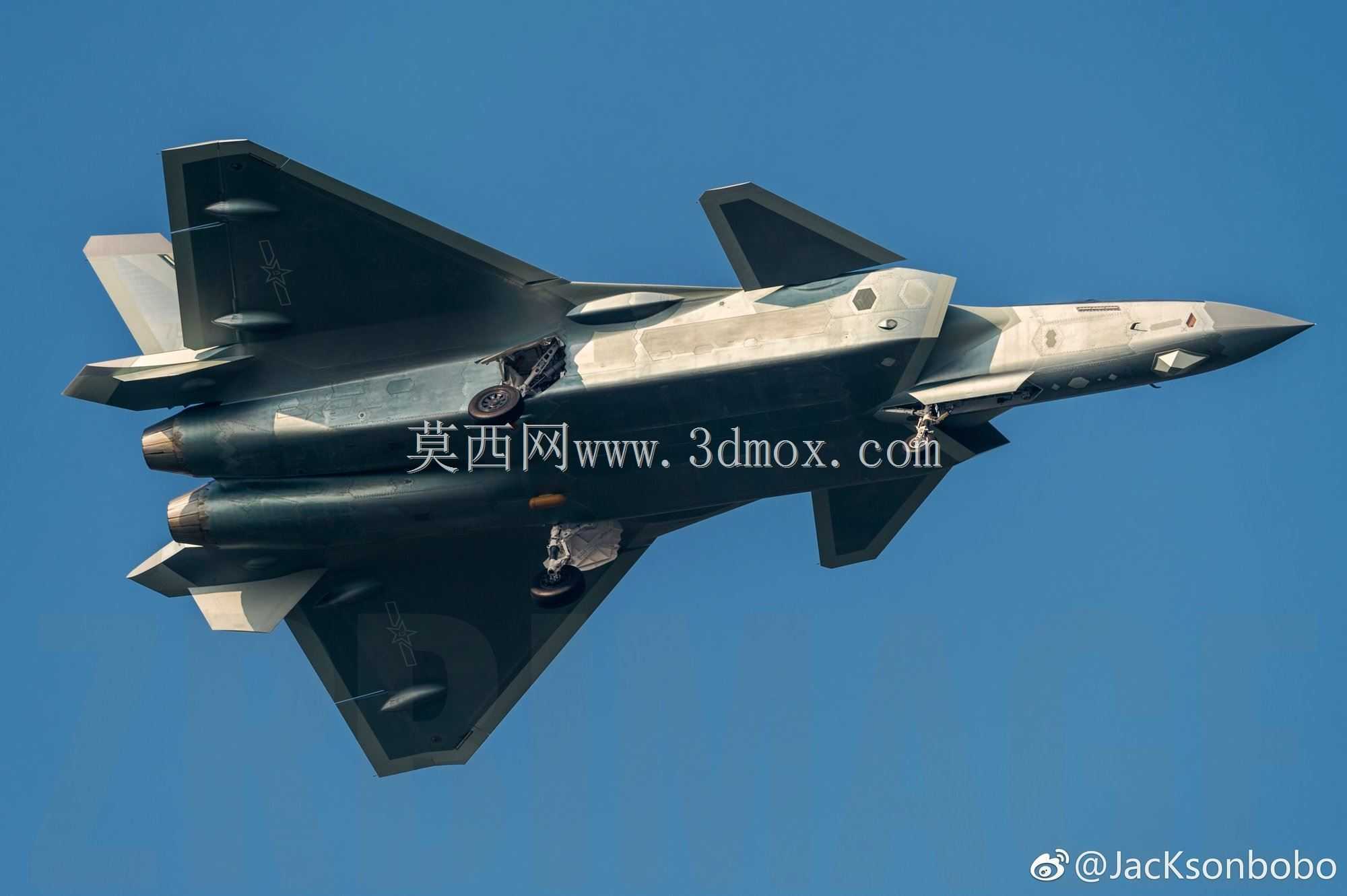

　　结构分区上，前机身主要容纳雷达舱、座舱和航电设备，中部机身是整机最关键的承载区域，内埋弹舱、主油箱、进气道和主起落架舱在这里交错布置。数模把弹舱门、舱门铰链线和机身纵梁位置分开表达，舱门关闭时与外蒙皮保持同一切面，缝隙方向尽量平行于主要棱边；打开状态下则能看到舱门旋转半径与悬挂物包络之间的安全间隙。主起落架采用支柱加摇臂的支撑形式，机轮位于机身下方，收放时机轮需要翻转进入进气道外侧舱室，前起落架布置在座舱后下方，转向机构和收放作动筒沿机头设备舱间隙布置。建模时起落架不能只做地面展示姿态，必须同时验证收起状态下轮胎、刹车组件、撑杆和舱门之间的最小间隙，避免外形正确而机构无法运动。

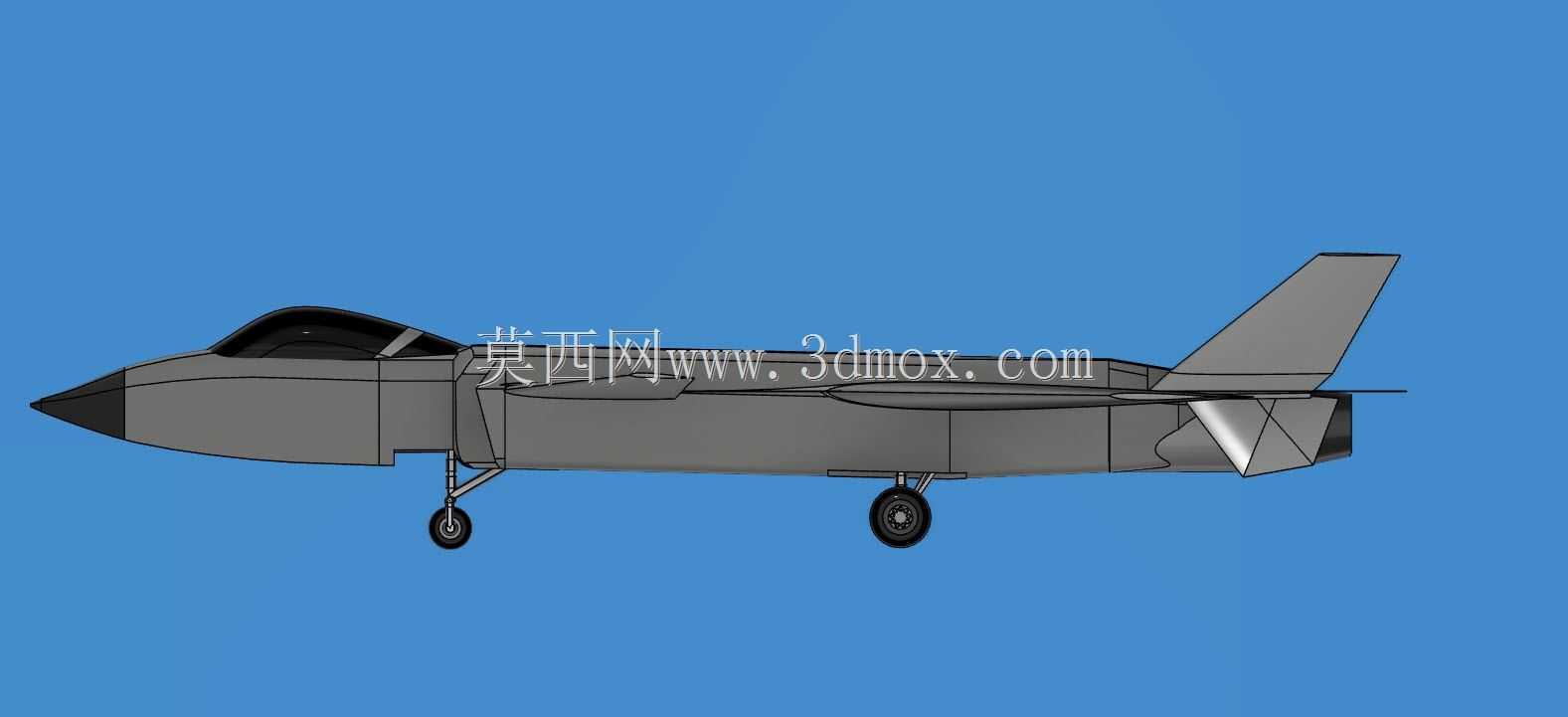

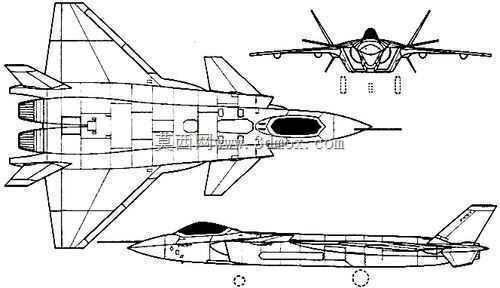

　　外形边界方面，整机长细比较大，机头尖点到尾喷口端面构成纵向主尺寸基准，机翼展开后翼尖位于尾喷口外侧，垂尾顶端则高于机身后背脊。停机状态下三点起落架形成稳定支撑面，机头离地高度受前起落架缓冲行程限制，主轮距需要满足地面滑行和侧风着陆稳定性；进气道下唇口与地面之间保留足够高度，防止起飞抬前轮或下沉时吸入外来物。维护场景下，座舱盖开启、雷达罩翻转、弹舱门打开、起落架舱门开启和维护口盖拆卸都需要独立运动空间，数模中这些边界如果被忽略，后期做演示动画或维修性分析时会出现大量穿模。

　　功能特性上，双发布置使后机身必须围绕两台发动机的安装节、喷管中心距和维护通道展开。喷管与尾撑、垂尾后缘之间留有热膨胀间隙，机身尾部包覆结构不能直接贴死高温区域；尾椎沿中轴线延伸，用于容纳后体设备并整理两股喷流之间的低压区。整机曲面虽然强调隐身，但所有棱边都不是装饰线，而是控制反射方向、划分舱门边界和引导气流的结构要素。对三维建模人员而言，完成这类作品时应先建立机身轴线、翼面基准面、起落架转轴和重心包络，再叠加蒙皮曲面与细节口盖；若先追求局部外观，后续很容易在弹舱、进气道、起落架收放和尾翼干涉上返工。
