机加工用可调角度正弦板组装结构

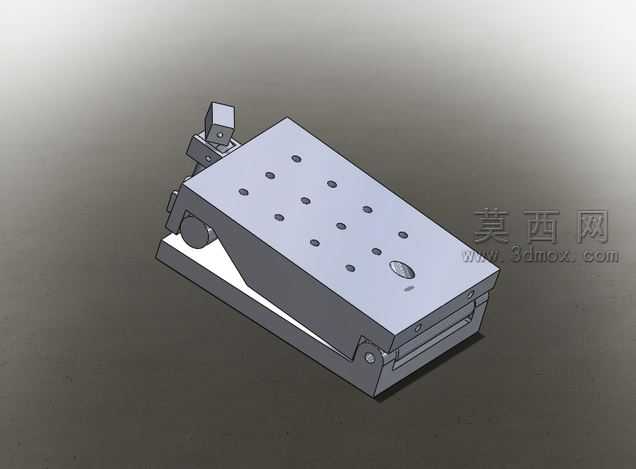

本作品为机加工场景使用的可调角度正弦板组装三维模型，整体采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循机械加工工装的实际尺寸规范与装配逻辑，对每一处连接结构、活动部件都做了符合实际生产要求的约束设定。模型主体采用平台式基座设计，上工作台面均匀排布多组安装定位孔，可适配不同规格的工件装夹需求，孔位间距、孔径参数均参照通用机加工装夹标准设定，保证装夹的通用性与稳定性。角度调节机构采用经典正弦规结构原理，通过底部的转动副与支撑调节组件配合，可实现工作台面的精准角度倾斜，建模时对转动铰接处的轴孔配合间隙做了合理还原，既保证结构活动的顺畅性，也符合实际机械装配的公差要求。渲染阶段采用金属加工件常用的哑光钢材材质，对工作台面做了细腻的磨砂质感处理，对铰接销轴、调节块等部件做了金属光泽区分，整体光影效果贴合工业车间的实际视觉表现，清晰呈现各部件的结构层次与装配关系。设计思路围绕机加工场景中斜面、斜孔加工的角度定位需求展开，摒弃了复杂冗余的结构，整体造型紧凑实用，各功能部件布局合理：锁紧组件设置在调节端便于操作，底部基座做了加厚处理保证整体刚性，避免加工过程中出现形变影响精度。模型完整还原了正弦板从基座、铰接支架、可调工作台到锁紧部件的全部装配关系，各零件之间无干涉、无错位，可直接用于工装结构参考、加工工艺演示或者相关教学场景使用，结构设计兼顾了实用性与加工便利性，所有零部件均可采用常规机加工工艺完成制作，具备实际生产落地的可行性。
