锥形内螺纹千斤顶支撑底座结构设计

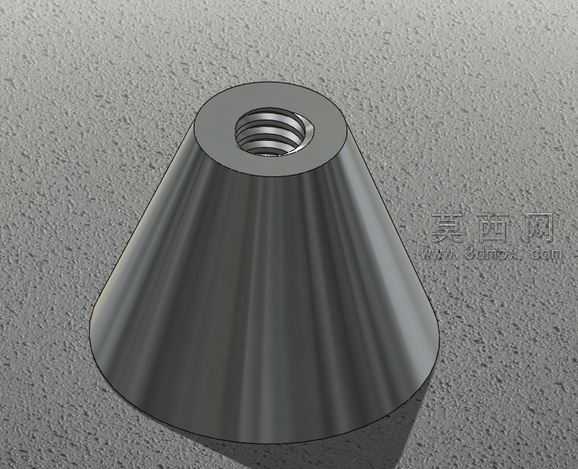

本作品为千斤顶配套的锥形支撑底座三维建模设计，整体采用圆台形外轮廓结构，顶部中心开设标准内螺纹孔，用于和千斤顶的升降螺杆进行螺纹配合，实现高度调节与承重支撑的功能。建模阶段首先绘制底部大直径圆形轮廓与顶部小直径圆形轮廓，通过放样特征生成锥形主体结构，保证外表面的锥度均匀一致，后续在顶部平面中心绘制螺纹牙型截面，通过螺旋线扫描切除生成标准内螺纹结构，螺纹参数匹配通用千斤顶螺杆规格，确保配合精度符合承重要求。材质设置上选用高强度合金钢材质，渲染阶段调整金属材质的粗糙度参数，模拟表面经过发黑处理的哑光金属质感，添加细微的表面纹理还原真实机加工后的表面状态，同时设置环境光与定向光源，突出锥形结构的曲面光影过渡效果，清晰展现外轮廓的锥度变化与顶部螺纹孔的结构细节。结构设计上采用下宽上窄的锥形构型，底部大直径接触面有效增大与支撑面的接触面积，降低单位面积压强，提升支撑稳定性，避免承重时出现侧翻或下陷问题，顶部内螺纹孔深度经过合理计算，保证与螺杆的啮合长度满足承重载荷要求，避免螺纹滑牙失效。整体结构无多余冗余特征，所有棱边做微小圆角处理，消除应力集中点，提升零件的结构强度与使用寿命，建模过程中严格控制特征参数的关联性，后续可根据不同承重规格需求，快速调整锥度、螺纹规格、整体尺寸等参数，生成适配不同型号千斤顶的支撑底座模型，可直接用于后续的工程图生成、数控加工编程以及装配干涉校验。
