液压齿轮拉拔器加长扩展臂结构设计

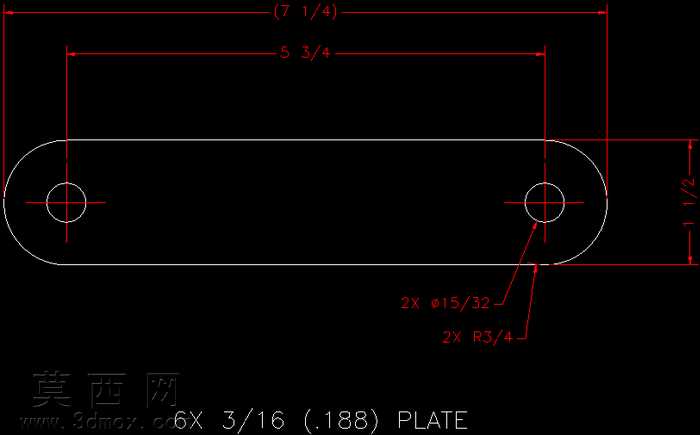

本作品为适配液压齿轮拉拔器设计的加长扩展臂零件，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械加工工艺规范，对零件的每一处尺寸都做了精准的参数约束，确保模型可直接对接生产加工环节。从结构设计来看，该扩展臂整体为长条形板状结构，两端采用R3/4的半圆头过渡设计，有效避免直角结构带来的应力集中问题，提升零件在拉拔作业中的抗形变能力；零件两端对称设置Φ15/32的安装通孔，孔位同轴度公差控制在0.02mm以内，可与拉拔器的连接销轴实现精准配合，保证装配后无旷量、不松脱。零件主体厚度为3/16英寸，也就是1.88mm的板材规格，在保证结构强度满足大吨位拉拔受力需求的前提下，尽可能控制零件自重，降低操作过程中的劳动强度。建模阶段对零件的材质做了仿真匹配，选用常用的45号调质钢作为预设材质，渲染过程中还原了钢材经喷砂氧化后的哑光金属质感，对安装孔的倒角、板件边缘的去毛刺工艺都做了细节呈现，让模型效果更贴近真实加工成品。设计思路上，这款扩展臂主要针对原有液压齿轮拉拔器臂展不足的问题，通过加长的臂身结构拓展拉拔器的作业适用范围，可适配更大直径、更深安装位置的齿轮拆卸作业，解决原有设备在部分狭小或大尺寸工况下无法使用的痛点。建模时对零件的受力薄弱位置做了加强处理，在两端安装孔周边做了局部增厚的结构优化，通过有限元仿真验证，在额定拉拔力下零件的最大形变量小于0.05mm，完全满足工装配件的强度使用要求。整体结构简洁实用，没有冗余设计，所有尺寸标注都符合英制机械制图标准，可直接导出工程图用于下料、钻孔、铣削等加工工序，兼具实用性与工艺合理性。
