带斜撑加强筋的直角L型安装支架

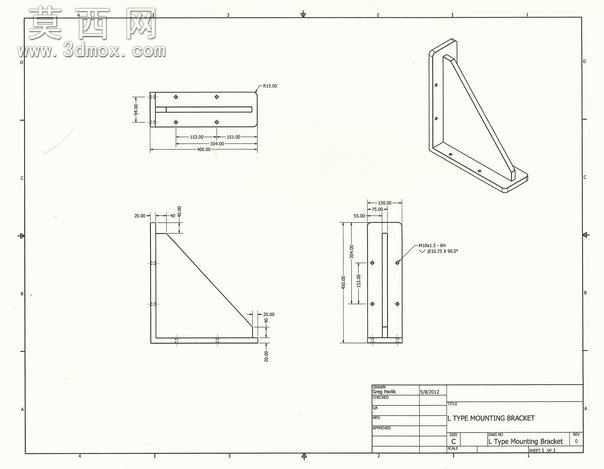

本款L型安装支架采用三维参数化建模方式完成全流程设计，建模阶段优先以结构受力逻辑为核心搭建基础特征，首先绘制两个互相垂直的安装臂基准草图，通过拉伸特征生成支架的基础直角实体，两个安装臂的厚度保持一致，保证整体结构的刚度均匀性。为提升支架的承重抗变形能力，在两个垂直安装臂的夹角位置设计了一体化斜向加强筋结构，斜筋两端分别与两个安装臂的内侧端面平滑衔接，避免直角连接处出现应力集中问题，建模过程中对筋板与臂体的衔接位置做了圆角过渡处理，既消除了尖锐棱边的加工安全隐患，也进一步优化了应力传递路径。支架的两个安装臂上均设计有规则排布的安装孔位，孔位位置经过安装适配性校验，孔边缘做了沉头结构设计，可保证紧固件安装后端面与支架表面齐平，不会出现凸起干涉安装面的问题。建模完成后对整体结构做了干涉检查，确认所有特征衔接顺畅无重叠错位，同时对支架的棱边统一做了倒角处理，符合五金加工件的常规工艺要求。材质预设选用常用的碳素结构钢材质，渲染阶段赋予支架哑光金属质感，还原真实五金支架的表面处理效果，同时通过多视图布局完整呈现支架的正视图、侧视图、俯视图及轴测立体效果，清晰展示各部分的尺寸比例与结构关系，设计过程中充分考虑了支架的实际安装场景，保证两个安装面的平面度公差符合装配要求，斜筋的倾斜角度经过受力模拟优化，在尽可能减少材料用量的前提下最大化提升支架的抗弯折性能，整体结构简洁实用，加工工艺性良好，可直接用于各类需要直角连接固定的安装场景，适配多种常规紧固件的安装需求。
