5毫米直插式RGB发光二极管三维模型

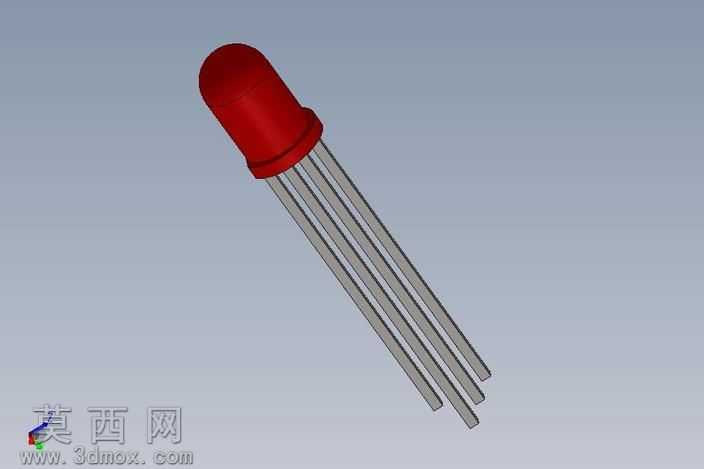

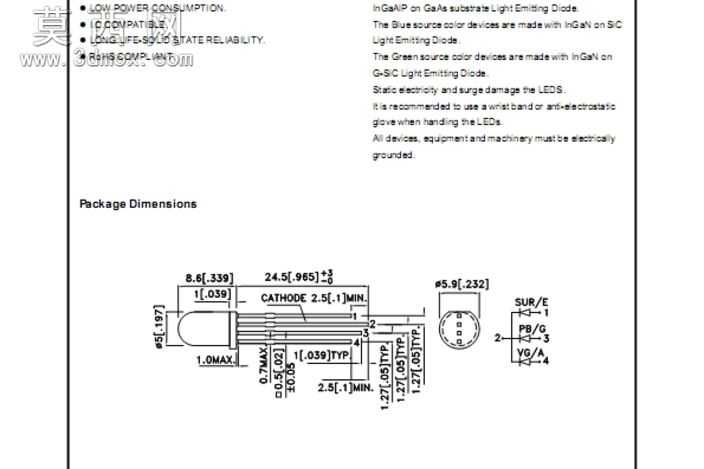

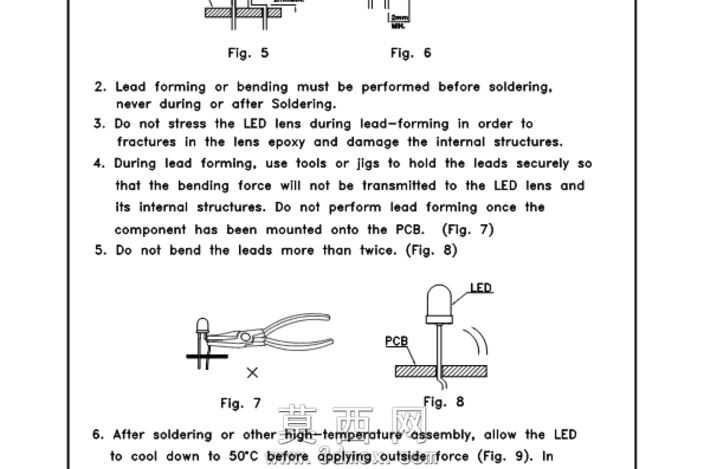

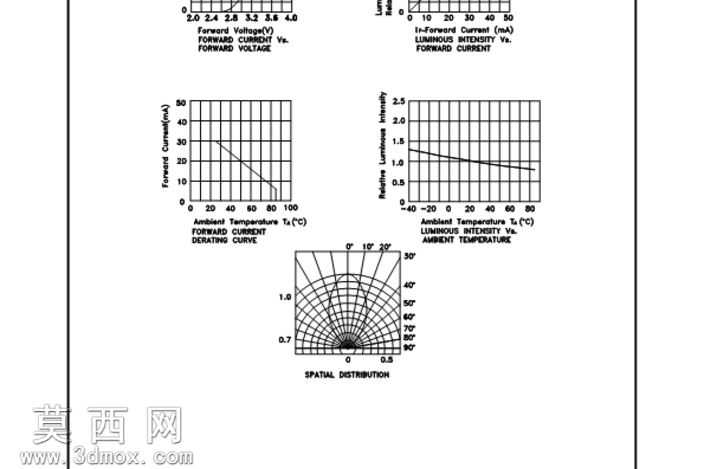

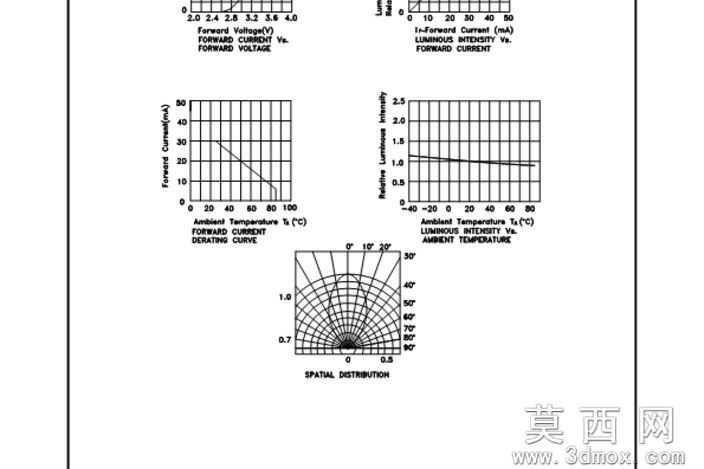

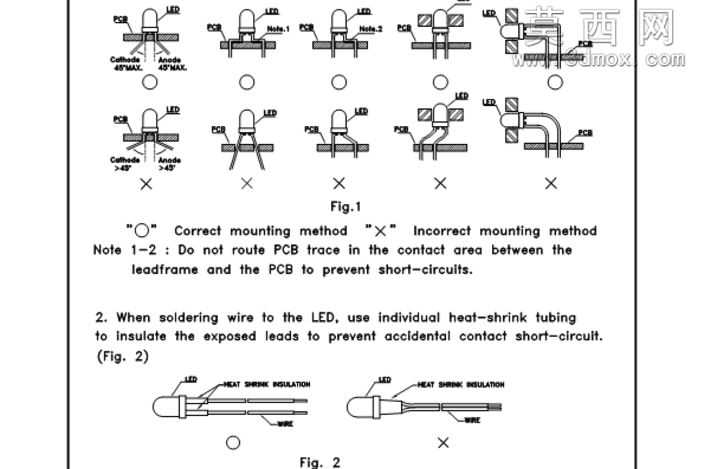

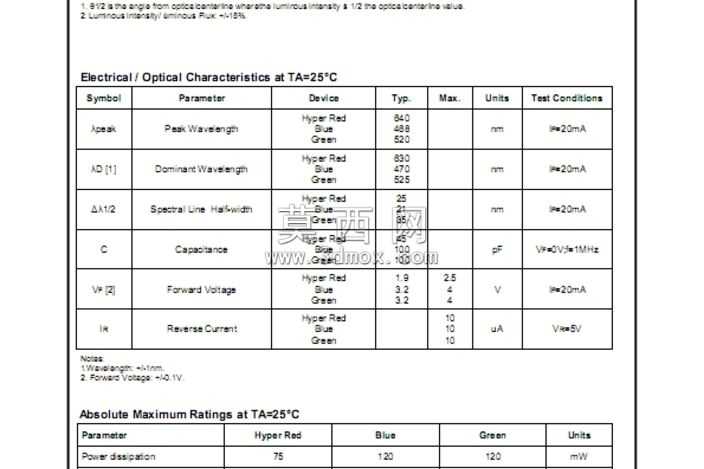

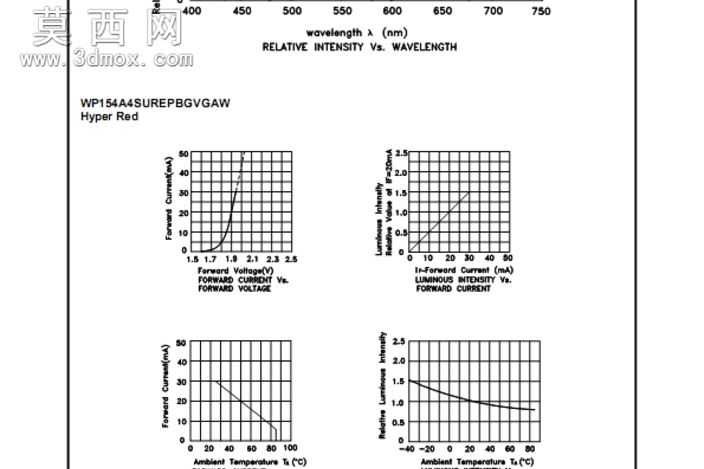

本模型为5毫米直插式RGB三色发光二极管的精准三维建模成果，建模过程严格参照官方规格书的封装尺寸参数完成，以SolidWorks为核心建模工具，采用自顶向下的参数化设计思路，确保所有结构尺寸与实物公差范围完全匹配。建模初期先梳理直插LED的结构组成，将整体拆分为环氧封装透镜、内部三色发光芯片、阴极引脚、三个阳极引脚共五个独立建模单元，每个单元的尺寸均严格对应规格书标注：环氧透镜头部直径为5毫米，总长度控制在8.6毫米公差范围内，透镜根部的圆柱段直径、引脚伸出长度、引脚间距、阴极标识位的切边结构均按照标注的公差带设置参数，保证模型可直接用于PCB布局的干涉校验、产品组装模拟等工程场景。材质设置阶段针对不同部件的物理特性分别配置：环氧封装部分采用半透明磨砂聚碳酸酯材质，调整折射度与透光率参数还原实物封装的柔光效果，金属引脚部分采用镀锡铜合金材质，添加轻微金属粗糙度模拟工业量产引脚的哑光金属质感，内部芯片区域分别对应红、绿、蓝三色发光区配置对应的自发光材质基底，可支持后续渲染时的点亮效果模拟。结构设计上还原了直插LED的典型封装特征：阴极引脚对应的封装侧设置平面切边作为极性标识，三个阳极引脚分别对应R、G、B三色通道，引脚直径、引脚弯折位置的尺寸均符合量产插件的工艺标准，模型未做过度简化，保留了封装根部的注塑合模线细节、引脚端部的倒角结构，整体装配关系完全贴合实物的生产组装逻辑。建模过程中对所有特征添加参数化关联，若需调整灯珠尺寸、引脚长度等参数，仅需修改对应全局变量即可完成模型更新，可适配不同设计场景的复用需求，模型完成后经过尺寸校验、装配干涉检查，所有结构无破面、无重叠特征，可直接导出为通用三维格式用于结构设计、产品演示、教学示例等多种场景。
