米格25高空高速截击机整机外观结构

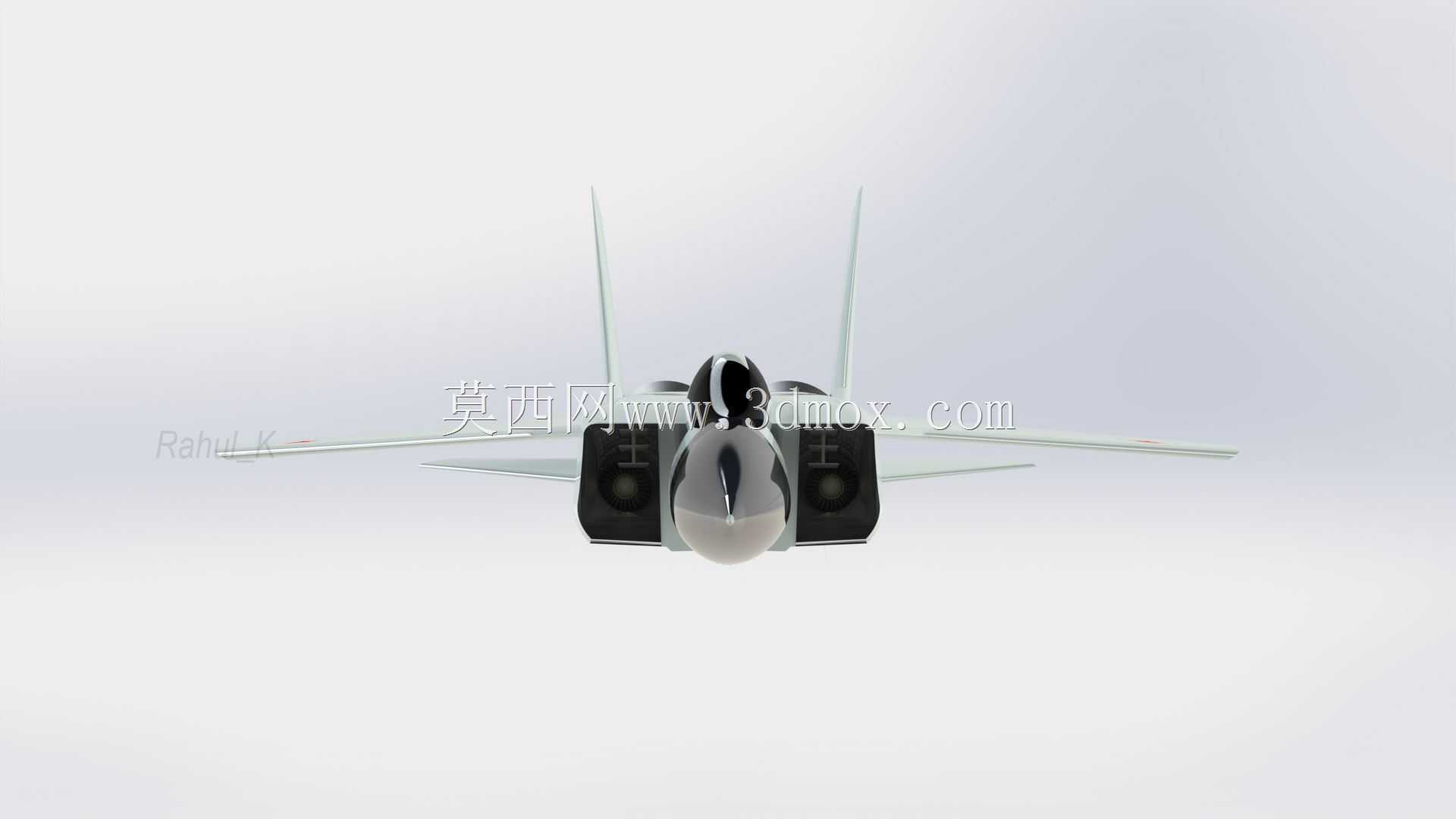

　　该三维作品围绕高空高速截击机的整机外观与主要承力外形展开，建模重点集中在机头锥、座舱、进气道、三角翼、双垂尾、水平尾翼及发动机舱等区域。对于结构设计人员而言，这类机型的价值不在于简单复刻外形，而在于理解高速飞行条件下各部件之间的气动协调关系：尖锐细长的机头用于降低高速迎面阻力，同时为雷达与航电设备提供前部安装空间；两侧矩形进气道沿机身纵向布置，需要在大迎角和高速状态下保持气流稳定，进气口边界、唇口角度与机身侧壁之间的过渡直接影响发动机进气效率。机身采用较宽的双发并列布局，中部截面为发动机、燃油箱、设备舱和结构梁预留空间，下部与两侧曲面连续收束，使整机在高速段具有较好的方向稳定性。机翼采用大后掠三角翼形式，翼根与机身融合过渡，

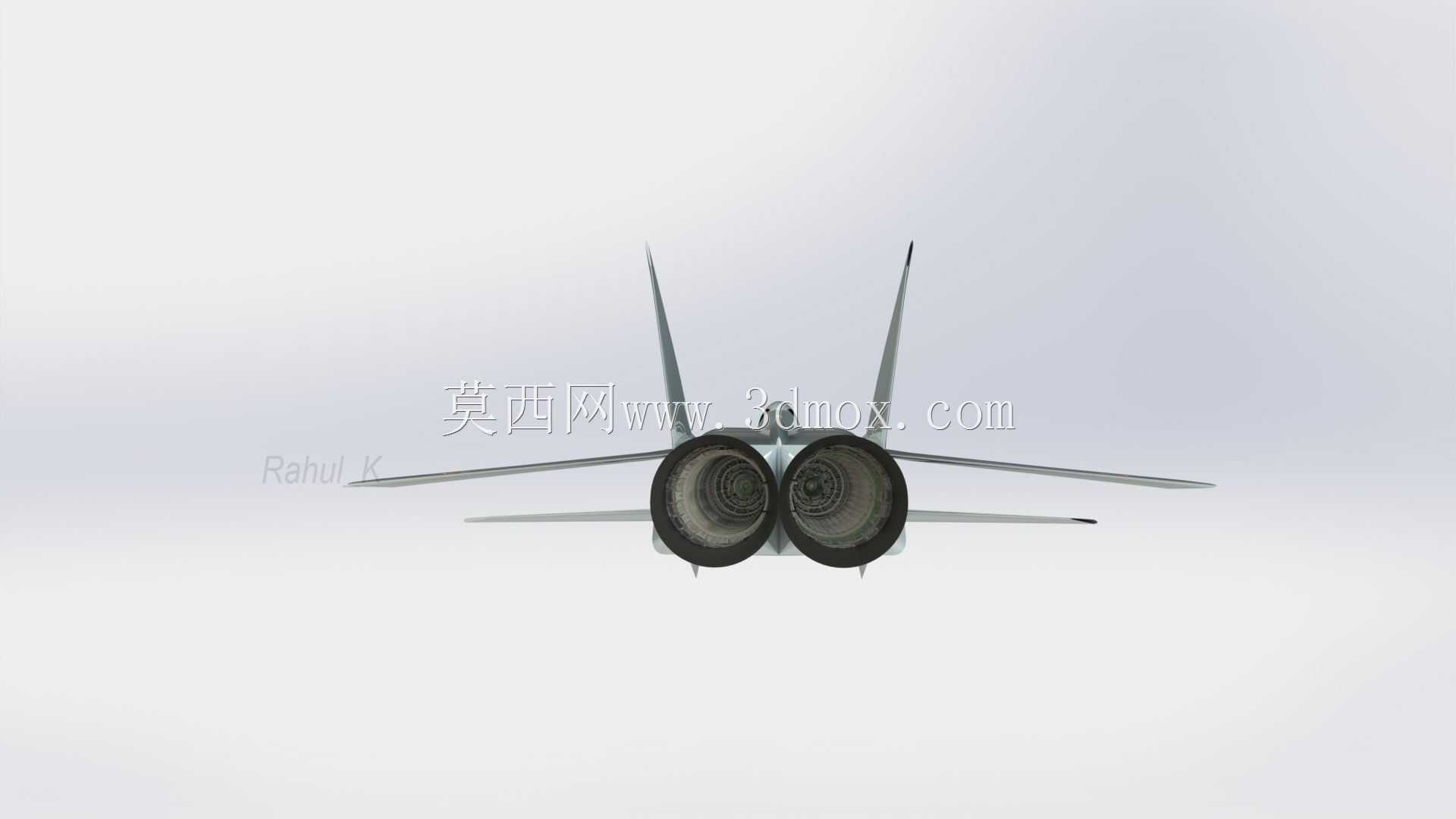

　　翼面厚度相对较薄，适合高速巡航与快速拦截任务。三角翼的优势在于结构刚度好、翼内空间充足，可容纳燃油、操纵线系和部分附件；后缘布置副翼与襟翼区域，用于滚转控制和起降阶段增升。建模时需要重点控制翼型沿展向的扭转、前缘后掠角、翼尖收口以及翼身整流带，这些位置若曲面连续性不足，在后续渲染、仿真或缩比模型加工中都会暴露出明显折痕。尾翼部分采用双垂尾加高置平尾的组合，垂尾向外形成足够的航向稳定面积，能够在高速和侧滑状态下维持方向控制；水平尾翼位于机身尾部两侧，与发动机喷口区域保持安全间距，偏转时需避免与垂尾、机身尾椎发生干涉。尾喷口与后机身的同心圆过渡、尾椎长度和喷管外壁间隙，是整机尾部建模的难点，既体现双发飞机的力量感，

　　也关系到热态部件与机体结构之间的安装边界。座舱盖采用低阻流线造型，风挡与座舱骨架沿机头轴线向后延伸，位置略高于机身脊线，以保证飞行员前向视野。座舱内部在外观模型中可保留风挡框、座椅轮廓和仪表台简化体，用于展示人机界面关系；若后续进入详细设计阶段，则需要继续补充弹射座椅、座舱盖作动机构、仪表板支架和维护口盖。前三点式起落架在展示模型中可根据飞行状态选择收起或放下，收起状态下需关注起落架舱门与机身曲面的贴合关系，放下状态则要表达主起落架支柱、机轮、收放连杆和舱门开启范围。起落架舱本身位于进气道下方和机身腹部，周边结构密集，设计时必须避开主承力框、燃油管路和发动机维护通道。从实际用途看，该类飞机模型可用于航空装备展示、高速气动布局教学、

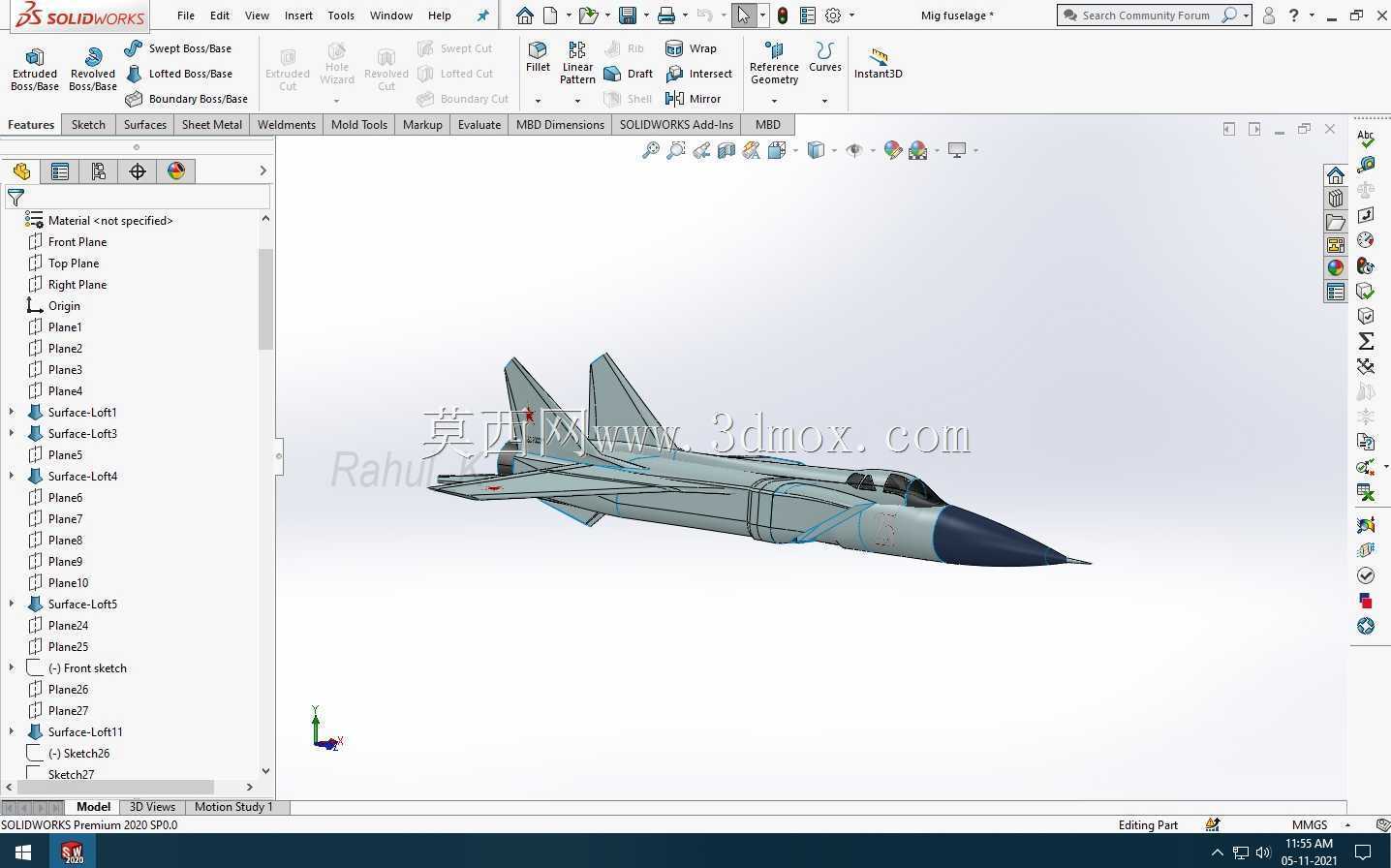

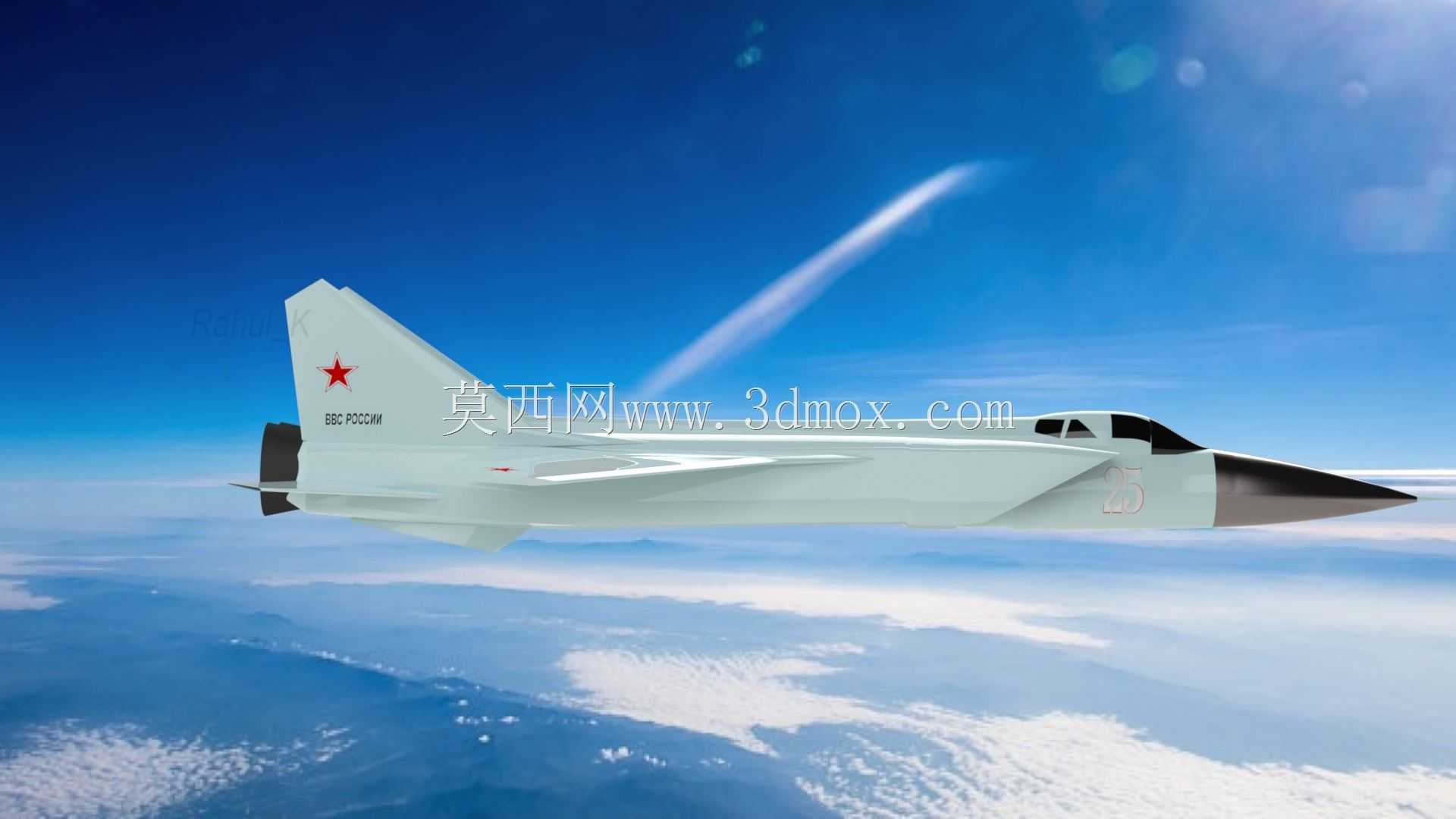

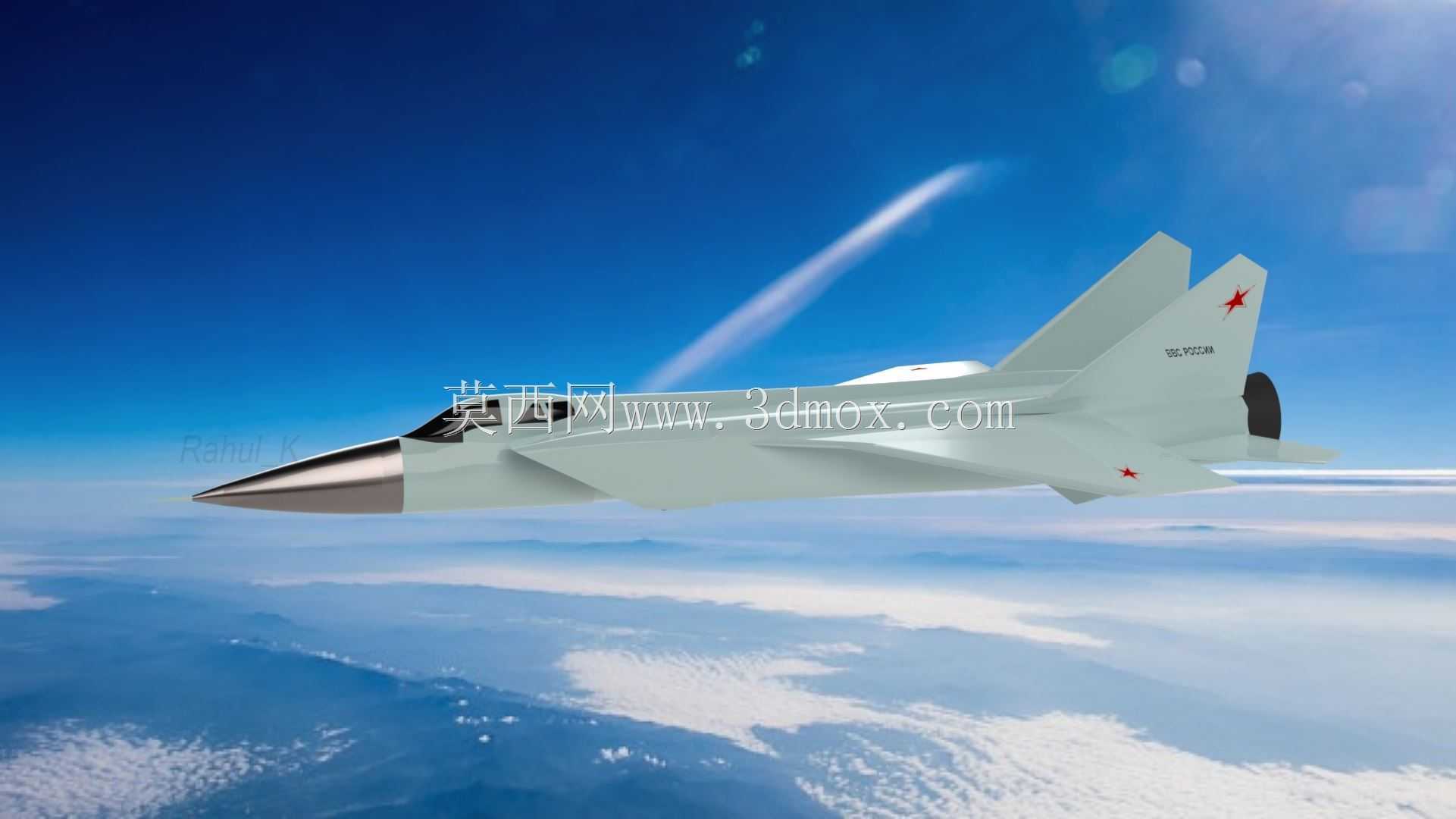

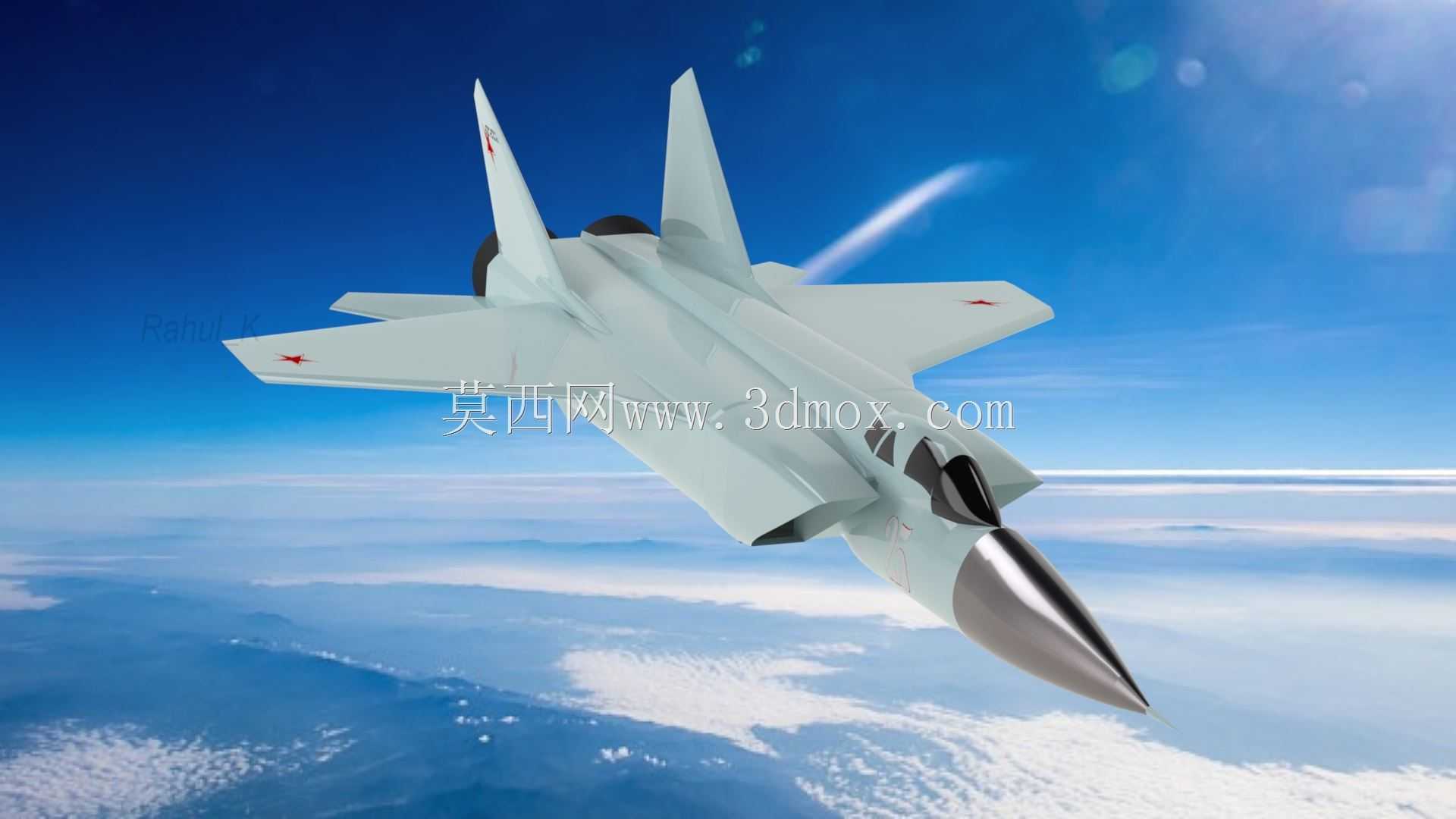

　　军事科普展陈、飞行模拟视景以及缩比验证机外形参考。外观建模阶段虽然不直接给出内部骨架，但仍应按照真实装备的分区逻辑控制比例：机头雷达罩、座舱段、进气道段、中央翼盒、发动机舱、尾喷口和垂尾根部都要有明确分界，避免把整机做成无结构层次的单一曲面。表面分块可沿口盖、检修舱、气动前缘和操纵面边界布置，铆钉与接缝不宜过度堆砌，重点放在前缘、进气道口、座舱周围和尾喷口附近。材质表现上，机体蒙皮以浅灰金属漆为主，机头雷达罩可使用深色透波罩效果，进气道内壁和喷口区域采用耐高温暗色材质，机翼与尾翼前缘可体现轻微磨损和气流冲刷痕迹。渲染时采用高空云层背景，能够突出飞机长机身、大后掠翼和双垂尾的轮廓特征，也便于检查曲面高光是否连续。对于三维建模从业者，完成此类作品时应先建立机身中心线、机翼基准面和尾翼定位面，再由粗模逐步细化；不要一开始就陷入小零件，而应先锁定机长、翼展、机身最大截面、进气道位置和尾翼高度等关键边界。整机比例稳定后，再处理座舱玻璃、翼刀、天线、舵面缝隙、起落架舱和武器挂点等细节。这样形成的模型不仅视觉完整，也能在后续剖切、装配、动画或工程分析中保留清晰的结构逻辑。
