图波列夫Tu22超音速轰炸机外观结构

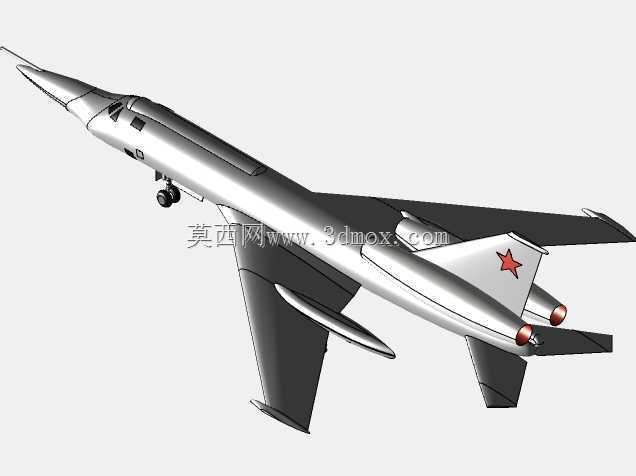

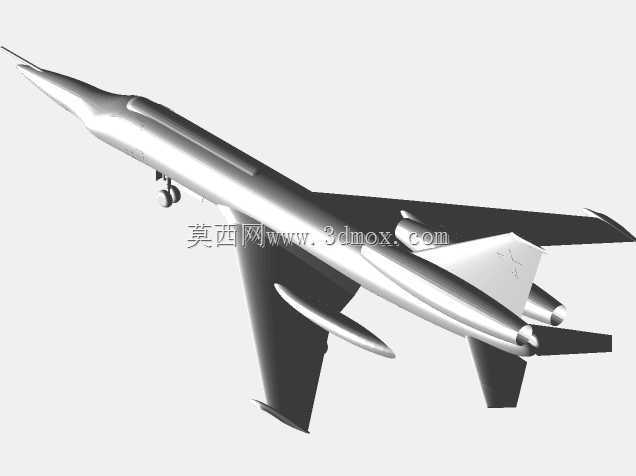

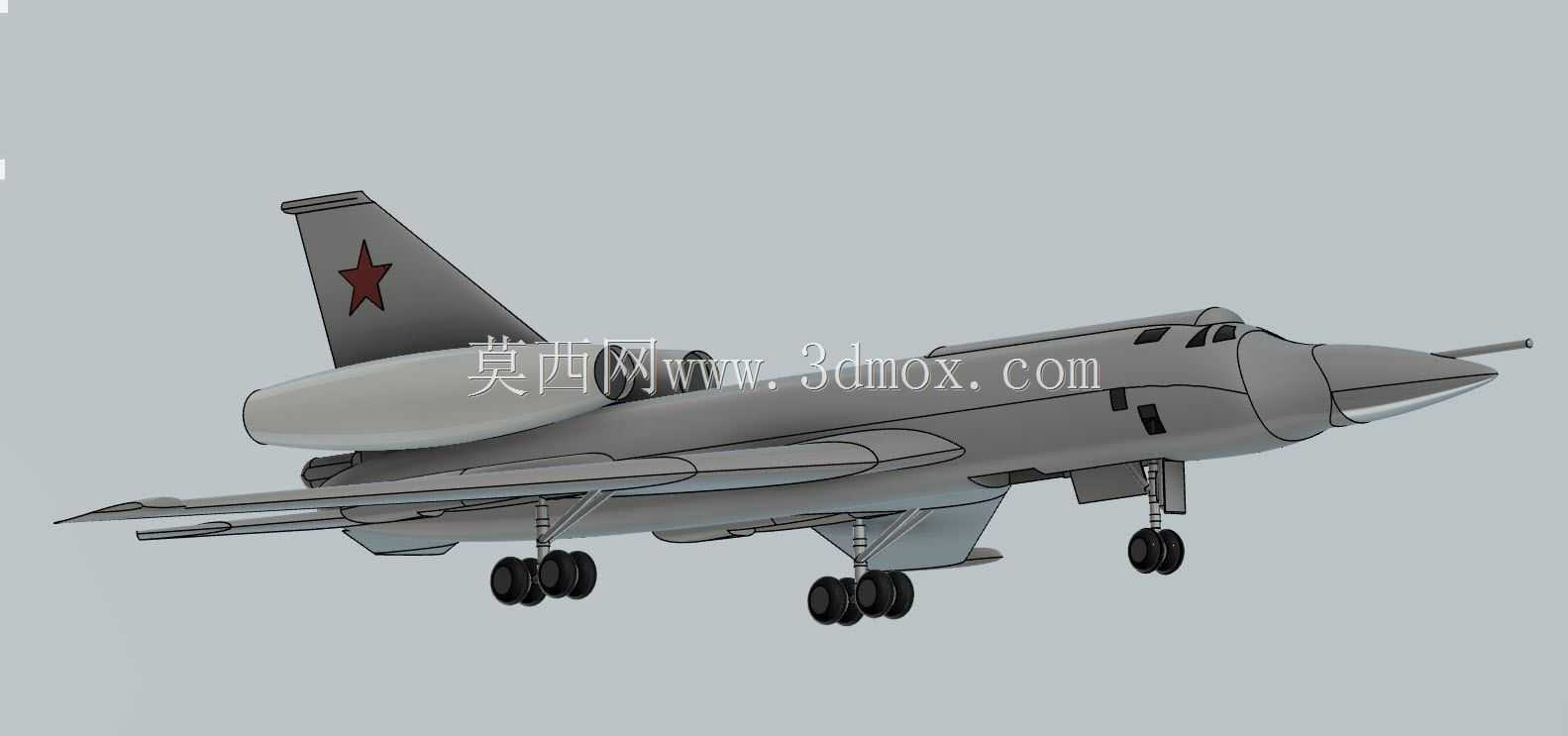

　　该三维作品围绕图波列夫Tu-22超音速轰炸机的整机外观与主要结构关系展开，适合航空装备结构认知、飞行器外形建模、军事装备展示、教学演示以及概念方案参考等场景使用。模型以整机为核心，将机身、机翼、尾翼、发动机舱、起落架、尾喷口、垂尾标识、座舱区域和气动外形进行了较完整的表达，能够直观呈现这型喷气式超声速作战飞机的典型布局特征。

　　从实际用途看，Tu-22属于早期超声速军用航空平台，其设计目标是通过较高飞行速度执行突防、轰炸与远程打击任务，后续也衍生出侦察、导弹载机等不同任务方向。对应到三维模型中，最值得关注的是机体总体布置与任务需求之间的关系：细长机身用于降低高速飞行阻力，后掠翼面用于适应跨声速和超声速飞行状态，垂尾与平尾共同提供方向和俯仰稳定，机身尾部及上方的动力装置布置则反映了早期大型喷气轰炸机在推力、结构空间和维护可达性之间的取舍。

　　建模时可先从机身中轴线建立基准，将机头雷达锥、座舱段、中部弹舱区域、后机身和尾喷口分段处理。机头外形呈尖锐收束形态，座舱风挡与机身曲面需要保持连续过渡，避免在外观评审中出现折线突兀或曲面曲率不连贯的问题。机身中段截面相对饱满，主要用于容纳燃油、航电、武器舱及相关系统；后机身则围绕发动机安装、喷流方向和尾翼支撑进行收束。若用于结构深化，可在该外观基础上继续拆分框架、梁、肋、蒙皮分区和维护口盖，但在展示级模型中，保持外轮廓比例和部件相对位置准确更为关键。

　　机翼部分采用大后掠布局，翼面从根部向翼尖逐渐变薄，前缘后掠角度明显，后缘控制面区域需要通过独立面片或材质边界加以区分。机翼与机身的交接区是外形建模难点，既要保证翼根整流平滑，又要体现机翼承力根部与机身结构的连接关系。模型中机翼下方和机身附近的起落架舱、挂架及附属结构，应与翼面空间位置保持一致，避免出现轮胎、支柱与蒙皮干涉的情况。对于航空类装配模型而言，起落架虽然属于起降状态下的附属机构，但它直接反映飞机地面停放姿态、重心支撑和离地间隙，是整机比例校核的重要参照。

　　尾翼区域包含高大垂尾、方向舵轮廓、水平尾翼以及尾椎附近的气动修整面。垂尾上的红色星形标识属于外观识别元素，可通过贴图或独立曲面材质实现；工程建模时不应只关注标识效果，还要注意垂尾后掠角、根部整流和尾翼与发动机喷口之间的安全间距。尾喷口位于后机身两侧或尾部组合区域，喷口轴线、机身轴线和垂尾位置需要统一到同一装配基准中，否则在侧视和后视角度容易暴露布局偏差。

　　起落架部分采用前、主起落架分置形式，主起落架承担着陆和地面滑跑时的主要载荷，机轮组以多轮形式呈现，支柱、作动筒、轮轴和收放机构的相对位置应符合整机支撑逻辑。前起落架位于机头下方，用于地面转向和姿态稳定；主起落架靠近机身重心投影区域，能够在停机状态下形成稳定三点支撑。若将模型用于动画或仿真展示，可进一步设置起落架收放路径，检查机轮旋转包络、支柱摆动空间以及舱门关闭后的外形连续性。

　　动力装置外形是Tu-22识别特征之一，发动机舱与后机身结合紧密，喷口、进气道和舱体整流需要协同建模。高速飞机的动力舱并非简单附加筒体，其外形会影响尾部阻力、喷流干扰和尾翼效率，因此在曲面处理上应保持舱体与机身、翼根区域的过渡自然。进气口、喷口和维护舱盖可作为独立部件保留，便于后续进行剖切展示或细节细化。

　　在安装边界方面，该模型作为整机航空装备，不存在普通机械设备的地脚螺栓或固定基座，但在三维场景布置时需要明确停放空间、回转空间和地面净距。机身长度、翼展、垂尾高度和起落架高度共同决定展示场景的最小包围盒；机翼两侧应预留观察和维护通道，尾部喷口后方应留出喷流方向空间，机头前方也应保留安全距离。若用于展厅或教学场景，可按整机俯视投影设置地面标识区，并在机翼、尾翼和进气口附近设置警示边界。

　　从设计思路上看，这类飞机模型的价值不在于单一零件复杂度，而在于通过外形准确传达大型军用喷气飞机的系统集成逻辑：高速气动外形决定机身和翼面形态，任务载荷决定机身中段空间，发动机推力和布置影响尾部结构，起落架参数决定地面姿态，尾翼布局决定稳定与控制裕度。建模人员在复刻或重构时，应优先锁定侧视轮廓、俯视翼展、正视高度和主要部件交点，再逐步细化座舱、口盖、舵面、机轮和喷口等局部特征。

　　整体而言，该作品适合用于飞行器外观方案评审、航空科普展示、军事装备三维素材库建设、结构装配教学以及虚拟展厅场景。通过对机身曲面、后掠翼、尾翼、动力舱和起落架的协同表达，可以较清晰地呈现早期超声速轰炸机在气动布局、任务功能和结构布置上的工程特点，也为后续增加内部骨架、系统管路、武器舱或飞行动画提供了可靠的外观基础。
