航空机载GI275导航指示器结构

　　这套机载导航指示器结构面向通用航空座舱改装与轻型飞机仪表布局设计，重点还原圆形嵌入式电子飞行仪表的壳体、显示窗口、周边按键、背部接口和安装约束。设备在实际座舱中通常安装于仪表板的标准圆孔位置，用于替代传统机械姿态仪、航道指示器或发动机参数显示单元，向飞行员提供姿态、航路、导航源、告警和飞行状态等综合信息。

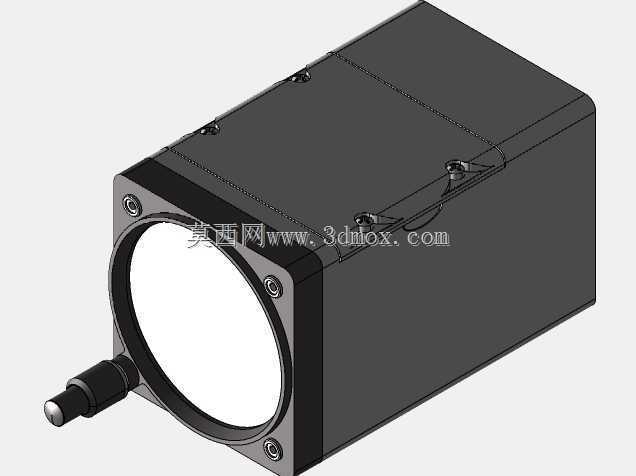

　　从结构设计角度看，这类指示器不能只按普通消费电子处理。它需要在有限的仪表板厚度内完成显示模组、控制按键、电路板、连接器、遮光边框和维护拆装空间的协调。正面圆形轮廓决定了面板开孔边界，外圈凸缘用于压紧仪表板并形成视觉遮挡；背部矩形或近似矩形的电子舱体则要避开后方线束、支架和相邻仪表。建模时需要把正面可视区域与背部不可见安装区域同时表达清楚，尤其要关注圆柱外形与背部箱体之间的过渡，因为这一区域直接影响仪表板后方的干涉检查。

　　设备的使用场景集中在小型固定翼飞机、直升机改装座舱以及训练机航电升级。飞行员在强光、夜间和颠簸环境下读取信息，因此正面结构需要考虑遮光、防误触和快速辨识。显示窗口周围的按键与旋钮承担菜单切换、亮度调节、确认、返回和功能选择等操作，按键行程虽然不大，但在三维布局中应保留手指操作空间，避免与驾驶杆、油门杆或邻近开关发生冲突。面板文字和标识在结构模型中可简化为凹凸或贴图区域，但外形位置不能随意偏移，否则会影响后期面板丝印和人机工效评估。

　　安装边界是该类产品建模的核心。圆形仪表通常依赖仪表板前侧开孔、背部锁紧环或夹持支架固定，前法兰直径、机身穿板直径、背部长度、连接器伸出长度和线束最小弯曲半径都需要在总装阶段校核。若只建立正面外观而忽略背部插头，座舱装配时很容易出现线束无法插拔、维护人员手无法到达锁紧位置、两台仪表背部壳体互相顶死等问题。实际设计中，仪表后方还应预留连接器插拔行程和绑扎空间，侧向相邻设备之间要保留散热与拆装间隙。

　　功能结构上，指示器内部可划分为显示区、主控电子区、按键交互区、接口区和壳体防护区。显示区位于正面中心，承担主要信息输出；周边控制件布置在便于飞行员视线短暂离开风挡后即可触达的位置；背部连接器用于电源、数据总线、传感信号和告警线路接入。壳体不仅承担外形防护，还要为电路板提供定位柱、螺钉柱、筋位和接地接触面。对于航电设备而言，壳体刚度、表面处理和装配公差都会影响振动环境下的可靠性，模型中应体现螺钉孔、加强筋、定位台阶和接口方向，而不是单纯做成一个封闭圆盒。

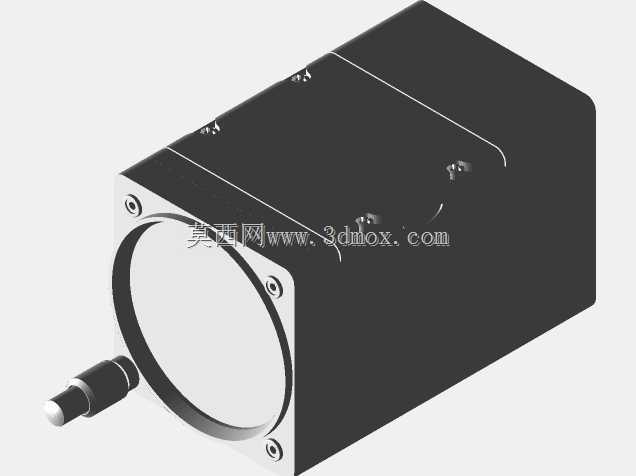

　　设计思路上，圆形前面板与紧凑背部箱体的组合，体现了航电改装产品对旧仪表孔位兼容性的重视。很多通用飞机仪表板沿用传统圆形仪表尺寸，新电子显示器需要在不大面积重做面板的情况下替换旧设备，因此外径、安装深度和固定方式成为选型关键。结构工程师在建立此类模型时，应先确定正面可视直径和穿板圆柱直径，再向后布置电路板与连接器；按键位置则结合飞行员操作习惯进行左右对称或功能分区布置。背部接口不宜放在紧贴支架或蒙皮的一侧，连接器朝向应顺应线束走向，减少急弯。

　　在三维装配检查中，可将该指示器放入座舱仪表板总成，与周边高度表、通讯电台、发动机监控屏和备用磁罗盘共同评估。前部需要检查遮光罩下缘是否遮挡屏幕，按钮是否被防护框干涉；后部需要检查插头、线束、绑扎带和安装环的操作空间。若用于维修训练或演示，模型还可通过剖分方式展示显示模组、壳体壁厚、螺钉连接和内部板卡层次，帮助设计人员理解嵌入式航电设备从外观到安装的完整结构逻辑。
