FrSky R8 Pro航模遥控接收装置结构设计

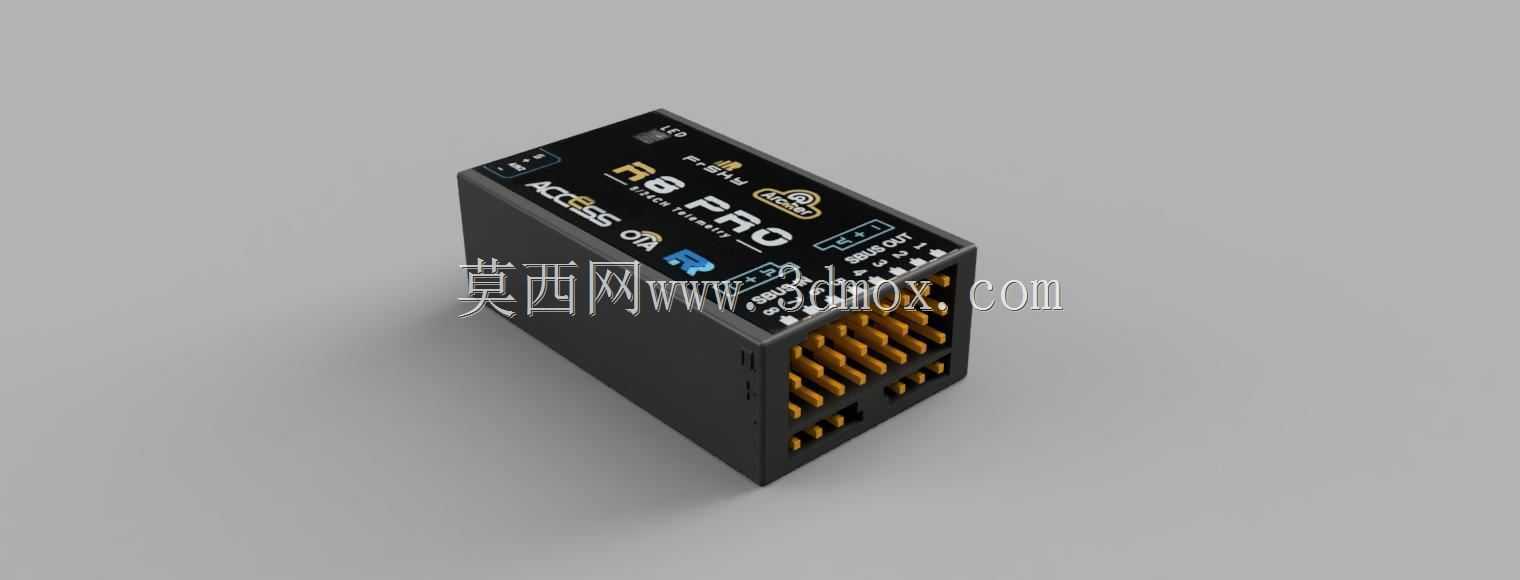

　　在航模及小型无人载具的遥控链路搭建场景中，接收装置是连接地面操控端与机载执行系统的核心节点，FrSky R8 Pro这款接收装置的结构设计，完全围绕机载安装的实际工况展开，从结构布局到接口排布都适配航模装机的各类约束。首先从安装边界来看，这款接收机采用紧凑型长方体壳体设计，整体外形规整无突出冗余结构，壳体边角做了小角度倒角处理，既可以避免装机时剐蹭其他机载线材与结构件，也能在有限的机身内部空间里最大化利用安装位，不管是固定翼航模的机翼夹层、机身设备舱，还是穿越机的机架层板间隙，都能找到适配的安装位置，安装时可通过双面泡棉胶粘贴固定，也能借助壳体侧边的预留卡位配合扎带绑定，适配不同装机场景的固定需求。从功能特性的结构匹配来看，

　　这款接收机的信号输出接口采用单侧排布的针座设计，金色插针整齐排列在壳体一端，接口定义遵循航模通用的舵机信号标准，每个通道对应独立的信号、供电、接地针脚，接线时可以直接匹配标准舵机插头，无需额外转接线材，接口旁的壳体上印有清晰的通道标识与信号方向标记，避免装机时接反通道导致的设备调试故障。壳体表面的标识区域做了凹陷式印刷设计，包含信号制式、通道定义、绑定按键位置的标识，不会因为装机过程中的摩擦剐蹭导致标识模糊脱落，顶部的信号指示灯位置做了半透明透光处理，在设备通电、对频、信号异常的不同状态下，灯光可以清晰透出，方便装机调试时快速判断设备工作状态，无需额外拆解机身查看指示灯状态。从设计思路层面，这款接收机的壳体采用上下扣合的装配结构，

　　没有外露的固定螺丝，既简化了生产装配流程，也让壳体整体的防护性能更优，能够阻挡航模飞行过程中可能接触到的灰尘、少量飞溅的油污水渍，内部电路板的固定卡位与壳体一体成型，电路板装配后不会因为飞行过程中的振动产生移位，针座与壳体的配合间隙做了公差适配，插接线材时不会因为插拔力度导致针座从电路板上脱焊。射频天线的布局设计充分考虑了信号遮挡问题，天线引出位置避开了接口排布侧，装机时可以将天线延伸至机身外侧无碳纤维遮挡的位置，减少机身结构材料对射频信号的衰减，保障遥控链路的信号稳定性。在实际使用场景中，这款接收机支持多通道信号输出，既可以连接舵机、电调等常规航模执行部件，也能配合飞控系统实现信号回传功能，

　　壳体的结构强度可以适配航模飞行时的持续振动工况，不会因为长期振动出现壳体开裂、内部接触不良的问题。整体结构设计没有多余的装饰性结构，所有外形特征都服务于功能实现与装机便利性，接口的排布间距预留了足够的插拔操作空间，即使相邻接口都插满舵机插头，也不会出现插头互相干涉无法插拔的情况，壳体的厚度设计兼顾了结构强度与轻量化需求，不会给小型航模带来过多的重量负担，符合航模设备对重量控制的严苛要求。在进行三维建模时，这款模型完整还原了壳体的所有外形特征、接口针脚的排布位置、标识区域的位置轮廓，能够直接用于航模设备舱的布局干涉检查，也可以用于装机支架的适配设计，帮助结构设计人员在设计阶段就完成接收装置的安装位规划，避免装机时出现空间不足、接口干涉的问题。
