FPV穿越机纳米高清航拍摄像头结构

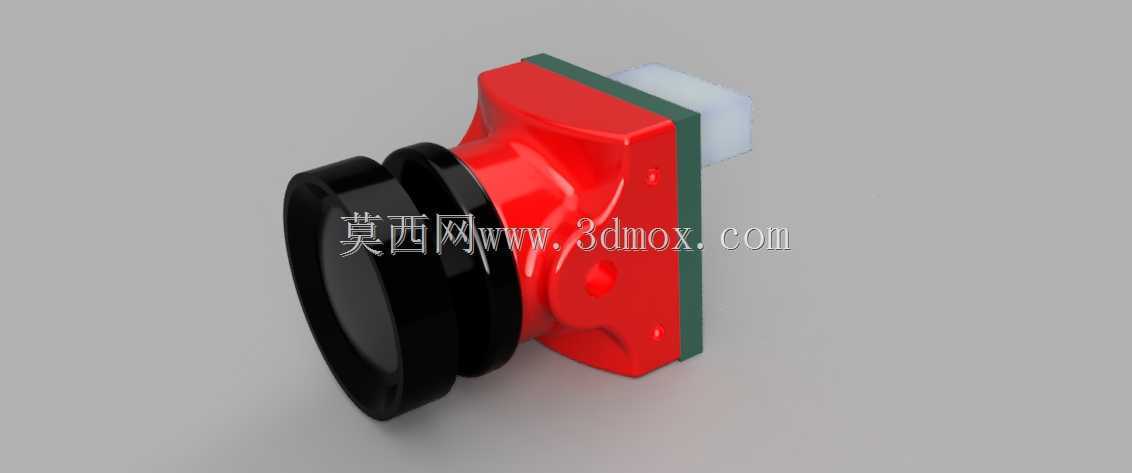

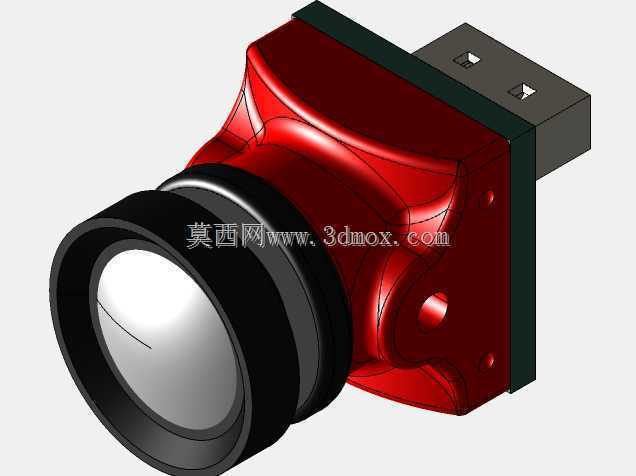

　　这套机载视觉组件的结构开发，最初是围绕竞速穿越机狭小机头空间的装机痛点展开的。日常外场调试里，飞手经常遇到镜头视场被机架前立柱遮挡、飞控叠装后摄像头插针干涉图传排线、炸机后镜头光轴偏移难以复位的问题，建模时没有直接照搬通用监控相机的方正壳体，而是把所有装机约束先摆到装配空间里逐一核对。整机主体采用亮红色硬质壳体作为承载基座，前端嵌套黑色阶梯式镜头护圈，护圈外圈预留的多层台阶既可以兼容不同厚度的ND减光镜、偏振镜快速套入，也能在机头正面发生碰撞时率先承接冲击力，避免镜片直接接触地面碎石；壳体后侧设置深绿色密封衬垫，衬垫后方伸出乳白色排线插接座，插接座的探出长度严格控制在机架摄像头安装板后方的预留间隙内，不会和叠装的飞控、图传发射模块发生硬接触。

　　从实际飞行场景来看，这类纳米规格摄像头主要适配三寸以下牙签机、两寸室内竞速机以及轻量化花飞机型，整机起飞重量普遍控制在两百克以内，机头留给视觉组件的安装空间往往只有指甲盖大小。设计阶段首先锁定的是安装孔位边界：壳体两侧延伸出的带孔安装耳，孔间距匹配主流FPV机架通用的纳米摄像头安装标准，安装耳上的开孔做了微小的余量放宽，允许飞手在装机时上下微调镜头俯仰角度，角度调节范围覆盖从平飞巡航到大角度朝下竞速的常用视角，调整到位后锁紧两侧微型螺丝即可完全固定，炸机冲击下也不会出现视角滑移。镜头部分的光轴和壳体安装基准面做了同轴度约束，黑色护圈的最前端面超出红色壳体前缘两毫米左右，当飞机以小角度擦撞障碍物时，护圈会先接触碰撞面，冲击力直接通过护圈传递到两侧安装耳、再分散到整个机架碳板上，不会把剪切力全部作用在内部CMOS感光板上。

　　内部结构的分层逻辑也完全服务于机载工况：最前端是光学镜片组，镜片后方紧贴CMOS感光电路板，电路板后侧直接焊接软排线，软排线从后方乳白色插接座引出，走线方向顺着机架机头立柱的空隙延伸，不需要额外弯折九十度，避免了软排线长期受折叠应力出现断芯。红色壳体的侧壁做了多处镂空加强筋，既没有多余的厚壁堆积导致整机重量超标，也能在飞行过程中让高速气流穿过筋位间隙，带走CMOS电路板长时间工作产生的热量，避免夏季高温飞行时画面出现热噪飘移。壳体侧面预留的小圆凹位是状态指示灯的导光孔，飞手在装机调试时不需要凑到机头正前方，从侧面就能看清摄像头的供电状态和参数切换反馈。

　　做三维结构校验时，重点核对了几个容易出干涉的装配边界：首先是镜头护圈的最大外径，不能超出机架机头预留的镜头开孔范围，否则装完机外壳会和碳板边缘摩擦，无法转动调整俯仰角度；其次是后侧插接座的总厚度，要保证摄像头安装板锁紧之后，插座后方留出至少一毫米的间隙，方便插拔图传连接线，不会因为手指捏持空间不足把排线座撬脱；另外安装耳的厚度控制在一点二毫米，和机架上的摄像头固定卡槽宽度完全匹配，不需要额外加装垫片就能消除装配间隙。针对户外飞行的常见工况，壳体的所有棱角都做了小圆角过渡，没有尖锐的应力集中点，在发生轻度炸机碰撞时，红色壳体只会发生微量弹性形变而不是直接脆裂，镜头护圈采用耐磨的硬质材质，擦过水泥地面、树枝之后也不会轻易刮花端面，保护内部镜片不受损伤。整个组件的结构拆分完全贴合航模配件的实际装配流程，没有冗余的复杂结构，每一处外形特征都对应装机、调试、抗炸的实际需求。
